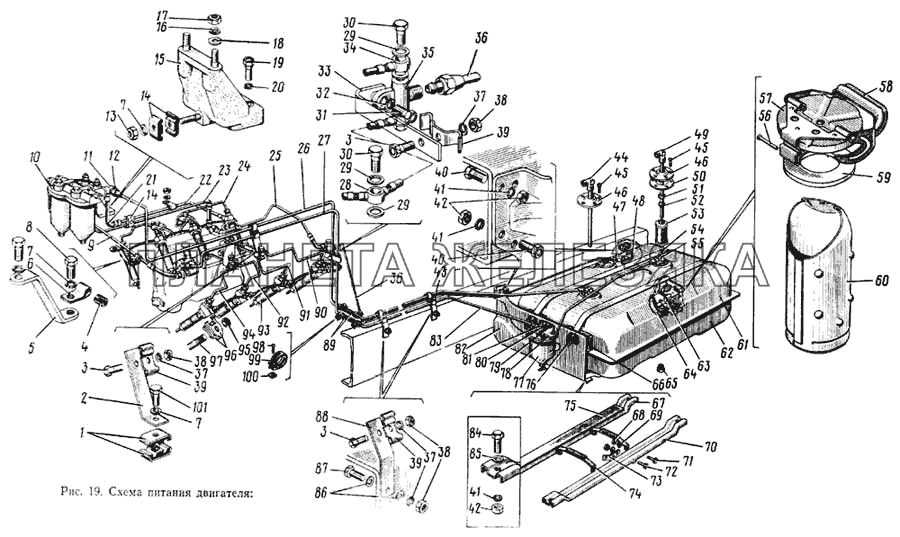

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/02800/60 |
Шайба уплотнительная Подробнее |
|
||
| 130-1101105-В |
Кронштейн крепления топливного бака задний Подробнее |
|
||
| 131-1102010-В |
Бак топливный в сборе Подробнее |
|
||
| 133ВЯ-1104136 |
Трубка слива топлива в топливный бак с угольником и фланцем в сборе Подробнее |
|
||
| 252006-П8 |
Шайба Подробнее |
|
||
| 305553-П |
Шайба Подробнее |
|
||
| 740.1104318 |
Трубка топливная пятой секции насоса высокого давления в сборе Подробнее |
|
||
| 740.1104320 |
Трубка топливная шестой секции насоса высокого давления в сборе Подробнее |
|
||
| 740.1104322 |
Трубка топливная седьмой секции насоса высокого давления в сборе Подробнее |
|
||
 |
740.1117027 |
Крышка фильтра в сборе Подробнее |
||
| 870022-П29 |
Болт Подробнее |
|
||
| 870031-П29 |
Болт крепления топливной трубки Подробнее |
|
||
| 870638-П |
Шайба уплотнительная Подробнее |
|
||
| 1 | 1/05168/73 |
Шайба пружинная Подробнее |
|
|
| 1 | 1/13069/21 |
Болт Подробнее |
|
|
| 1 | 740.1104358 |
Скоба крепления топливных трубок Подробнее |
|
|
| 2 | 133ВЯ-1104083 |
Кронштейн крепления топливных трубопроводов передний Подробнее |
|
|
| 3 | 201454-П8 |
Болт Подробнее |
|
|
| 3 | 201454-П8 |
Болт Подробнее |
|
|
| 4 | 740.3407034 |
Прокладка кляммера Подробнее |
|
|
| 5 | 740.1104412 |
Кронштейн крепления топливной трубки Подробнее |
|
|
| 6 | 870920-П29 |
Кляммер крепления топливной трубки Подробнее |
|
|
| 7 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 7 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 8 | 1/60430/21 |
Болт Подробнее |
|
|
| 9 | 740.1104422-10 |
Трубка топливная отводящая топливного насоса в сборе Подробнее |
|
|
| 10 | 740.1117010 |
Фильтр топливный в сборе Подробнее |
|
|
 |
11 | 740.1104429 |
Наконечник топливной трубки Подробнее |
|
| 12 | 870005-П29 |
Болт крепления трубки Подробнее |
|
|
| 12 | 870006-П29 |
Болт крепления трубки Подробнее |
|
|
| 13 | 1/61008/11 |
Гайка Подробнее |
|
|
 |
14 | 740.1104440 |
Скоба крепления топливных трубок Подробнее |
|
| 15 | 740.1117136 |
Кронштейн крепления фильтра в сборе Подробнее |
|
|
| 16 | 1/05168/73 |
Шайба пружинная Подробнее |
|
|
| 17 | 1/21647/21 |
Гайка Подробнее |
|
|
| 18 | 1/26886/01 |
Шайба Подробнее |
|
|
| 19 | 1/60438/21 |
Болт Подробнее |
|
|
| 20 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 21 | 740.1104384-10 |
Трубка топливная отводящая насоса высокого давления Подробнее |
|
|
| 22 | 740.1104346 |
Трубка топливная дренажная форсунок левых головок в сборе Подробнее |
|
|
| 23 | 740.1104426-10 |
Трубка топливная подводящая насоса высокого давления в сборе Подробнее |
|
|
| 24 | 740.1104324 |
Трубка топливная восьмой секции насоса высокого давления в сборе Подробнее |
|
|
| 25 | 740.1104370 |
Трубка топливная дренажная форсунок правых головок в сборе Подробнее |
|
|
| 26 | 133ВЯ-1104146 |
Трубка слива топлива в топливный бак передняя в сборе Подробнее |
|
|
| 27 | 133ВЯ-1104138 |
Трубка от фильтра грубой очистки к насосу низкого давления передняя в сборе Подробнее |
|
|
| 28 | 740.1104365 |
Наконечник трубки в сборе Подробнее |
|
|
| 29 | 1/02844/60 |
Прокладка 10х16х1,5 Подробнее |
|
|
| 30 | 870007-П29 |
Болт Подробнее |
|
|
| 33 | 133ВЯ-1104089 |
Кронштейн крепления топливных трубопроводов задний Подробнее |
|
|
| 34 | 740.1104367 |
Наконечник трубки в сборе Подробнее |
|
|
| 35 | 740.1104353 |
Тройник крепления топливных трубок Подробнее |
|
|
| 36 | 133ВЯ-1104180 |
Трубка слива топлива от форсунок в топливный бак в сборе Подробнее |
|
|
| 37 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 37 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 38 | 250510-П8 |
Гайка Подробнее |
|
|
| 38 | 250510-П8 |
Гайка Подробнее |
|
|
| 39 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 39 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 40 | 201542-П8 |
Болт Подробнее |
|
|
| 41 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 41 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 42 | 250514-П8 |
Гайка Подробнее |
|
|
| 42 | 250514-П8 |
Гайка Подробнее |
|
|
| 43 | 133ГЯ-1104148 |
Трубка слива топлива в топливный бак задняя в сборе Подробнее |
|
|
| 44 | 133ВЯ-1104096 |
Трубка слива топлива с угольником в сборе Подробнее |
|
|
| 45 | 220076-П8 |
Винт Подробнее |
|
|
| 46 | 130-1104741-А |
Фланец крепления фильтра приемной трубки топливного бака Подробнее |
|
|
| 47 | 300390-П |
Тройник ввертной Подробнее |
|
|
| 48 | 133ВЯ-1104182 |
Трубка подвода воздуха в топливный бак в сборе Подробнее |
|
|
| 49 | 133ВЯ-1104114 |
Трубка приемная с угольником в сборе Подробнее |
|
|
| 50 | 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее |
|
|
| 51 | 300270-П8 |
Гайка накидная Подробнее |
|
|
| 52 | 300272-П |
Муфта конусная Подробнее |
|
|
| 53 | 5320-1104023 |
Фильтр приемной трубки в сборе Подробнее |
|
|
| 54 | 130-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее |
|
|
| 55 | 133ВЯ-1104710 |
Трубка приемная топливного бака с фильтром в сборе Подробнее |
|
|
| 56 | 255113-П8 |
Заклепка-ось Подробнее |
|
|
| 57 | 131-1103015 |
Корпус пробки топливного бака в сборе Подробнее |
|
|
| 58 | 130-1103070-Б |
Облицовка пробки топливного бака в сборе Подробнее |
|
|
| 59 | 130-1103075-Б |
Прокладка пробки топливного бака Подробнее |
|
|
| 60 | 164А-1101090 |
Труба выдвижная топливного бака в сборе Подробнее |
|
|
| 61 | 131-1102014-В |
Корпус топливного бака, верхняя часть с перегородками в сборе Подробнее |
|
|
| 62 | 130-1101043-В |
Корпус топливного бака, нижняя часть с перегородками в сборе Подробнее |
|
|
| 63 | 131-1103010 |
Пробка топливного бака в сборе Подробнее |
|
|
| 64 | 130-1101060-Б2 |
Трубка наливная топливного бака в сборе Подробнее |
|
|
| 65 | 262542-П8 |
Пробка Подробнее |
|
|
| 66 | 130-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
|
| 67 | 130-1101206-Б2 |
Балка крепления топливного бака в сборе Подробнее |
|
|
| 68 | 250510-П8 |
Гайка Подробнее |
|
|
| 69 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 70 | 130-1101207-Б2 |
Балка крепления топливного бака Подробнее |
|
|
| 71 | 201456-П8 |
Болт Подробнее |
|
|
| 72 | 201456-П8 |
Болт Подробнее |
|
|
| 73 | 113ВЯ-1137013 |
Кронштейн крепления эжектора Подробнее |
|
|
| 74 | 130-1101406 |
Опора топливного бака с подкладкой в сборе Подробнее |
|
|
| 75 | 130-1101209-Б |
Прокладка балки Подробнее |
|
|
| 76 | 250512-П8 |
Гайка Подробнее |
|
|
| 77 | 740.1105010 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
| 78 | 133ГЯ-1104020 |
Трубка от топливного бака к фильтру-отстойнику в сборе Подробнее |
|
|
| 79 | 201542-П8 |
Болт Подробнее |
|
|
| 80 | 133ВЯ-1104429 |
Наконечник Подробнее |
|
|
| 81 | 521402-П29 |
Болт крепления фильтра Подробнее |
|
|
| 82 | 130-1101104-В |
Кронштейн крепления топливного бака передний Подробнее |
|
|
| 83 | 133ВЯ-1104085 |
Трубка от фланца грубой очистки топлива к насосу низкого давления задняя в сборе Подробнее |
|
|
| 84 | 201540-П8 |
Болт Подробнее |
|
|
| 85 | 252007-П8 |
Шайба регулировочная Подробнее |
|
|
| 86 | 252005-П8 |
Шайба Подробнее |
|
|
| 87 | 201458-П8 |
Болт Подробнее |
|
|
| 88 | 133ВЯ-1104123 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 89 | 5320-1104102 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
| 90 | 740.1104310 |
Трубка топливная первой секции насоса высокого давления в сборе Подробнее |
|
|
| 91 | 740.1104312 |
Трубка топливная второй секции насоса высокого давления в сборе Подробнее |
|
|
| 92 | 740.1104314 |
Трубка топливная третьей секции насоса высокого давления в сборе Подробнее |
|
|
| 93 | 33.1112010 |
Форсунка в сборе Подробнее |
|
|
| 94 | 740.1104316 |
Трубка топливная четвертой секции насоса высокого давления в сборе Подробнее |
|
|
| 95 | 1/21647/21 |
Гайка Подробнее |
|
|
| 96 | 740.1112163 |
Скоба крепления форсунки Подробнее |
|
|
| 97 | 1/35468/31 |
Шпилька крепления скобы Подробнее |
|
|
| 98 | 220082-П8 |
Винт Подробнее |
|
|
| 99 | 288001-П8 |
Хомут Подробнее |
|
|
| 100 | 251084-П8 |
Гайка Подробнее |
|
|
| 101 | 1/60439/21 |
Болт Подробнее |
|
