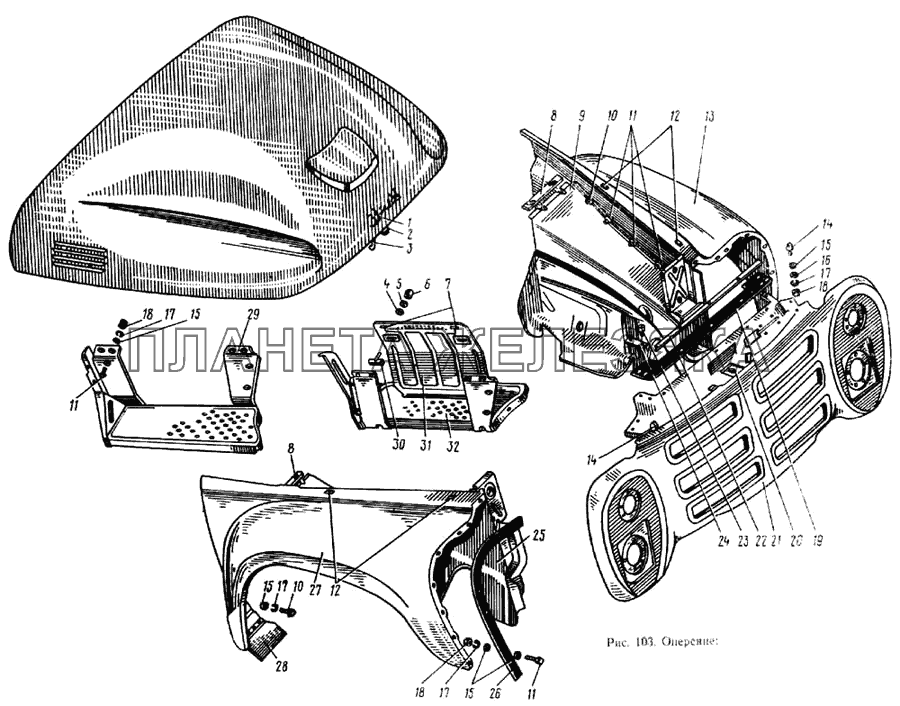

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-8406010 |
Запор капота с предохранителем в сборе Подробнее |
|
||
| 133ВЯ-8403172 |
Угольник крепления оперения правый в сборе Подробнее |
|
||
| 133ВЯ-8403173 |
Угольник крепления оперения левый в сборе Подробнее |
|
||
| 133ВЯ-8403313 |
Щиток брызговика Подробнее |
|
||
| 1 | 133ВЯ-8402010 |
Капот в сборе (сварка) Подробнее |
|
|
| 1 | 133ВЯ-8402011 |
Капот в сборе Подробнее |
|
|
| 2 | 130-8406037 |
Штырь запора капота Подробнее |
|
|
| 3 | 130-8406060 |
Предохранитель запора капота в сборе Подробнее |
|
|
| 4 | 130-8405175 |
Прокладка щитка подножки Подробнее |
|
|
| 5 | 130-8405177 |
Кольцо прижимное Подробнее |
|
|
| 6 | 130-8405169 |
Гайка Подробнее |
|
|
| 7 | 130-8405157 |
Буфер Подробнее |
|
|
| 8 | 130-8403333 |
Пластина натяжная короба брызговика Подробнее |
|
|
| 9 | 133ВЯ-8403261 |
Брызговик крыла левый в сборе Подробнее |
|
|
| 10 | 201456-П8 |
Болт Подробнее |
|
|
| 10 | 201456-П8 |
Болт Подробнее |
|
|
| 11 | 201458-П8 |
Болт Подробнее |
|
|
| 11 | 201458-П8 |
Болт Подробнее |
|
|
| 11 | 201458-П8 |
Болт Подробнее |
|
|
| 12 | 130-8401447 |
Буфер капота Подробнее |
|
|
| 13 | 130-8403011 |
Крыло левое в сборе Подробнее |
|
|
| 14 | 130-8402747 |
Фиксатор капота Подробнее |
|
|
| 15 | 252005-П8 |
Шайба Подробнее |
|
|
| 15 | 252005-П8 |
Шайба Подробнее |
|
|
| 15 | 252005-П8 |
Шайба Подробнее |
|
|
| 15 | 252005-П8 |
Шайба Подробнее |
|
|
| 16 | 252038-П8 |
Шайба Подробнее |
|
|
| 16 | 252038-П8 |
Шайба Подробнее |
|
|
| 16 | 252038-П8 |
Шайба Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 18 | 250510-П8 |
Гайка Подробнее |
|
|
| 18 | 250510-П8 |
Гайка Подробнее |
|
|
| 18 | 250510-П8 |
Гайка Подробнее |
|
|
| 18 | 250510-П8 |
Гайка Подробнее |
|
|
| 19 | 130-8401305 |
Уплотнитель облицовки радиатора Подробнее |
|
|
| 20 | 130-8406012 |
Корпус запора капота с рычагом и пружиной в сборе Подробнее |
|
|
| 21 | 133ВЯ-8401010 |
Облицовка радиатора в сборе Подробнее |
|
|
| 22 | 130-8401306 |
Пластина крепления уплотнителя облицовки радиатора большая Подробнее |
|
|
| 23 | 240845-П8 |
Винт Подробнее |
|
|
| 23 | 302165-П52 |
Винт Подробнее |
|
|
| 24 | 130-8401307 |
Пластина крепления уплотнителя облицовки радиатора малая Подробнее |
|
|
| 25 | 133ВЯ-8403260 |
Брызговик крыла правый в сборе Подробнее |
|
|
| 26 | 130-8403140 |
Прокладка крыла в сборе Подробнее |
|
|
| 27 | 130-8403010 |
Крыло правое в сборе Подробнее |
|
|
| 28 | 133ВЯ-8403411 |
Щиток грязевой крыла нижний Подробнее |
|
|
| 29 | 133ВЯ-8405012 |
Подножка правая в сборе Подробнее |
|
|
| 30 | 130-8405164 |
Прижим щитка подножки в сборе Подробнее |
|
|
| 31 | 131-8405146 |
Щиток подножки съемный в сборе Подробнее |
|
|
| 32 | 130-8405013 |
Подножка левая в сборе Подробнее |
|
