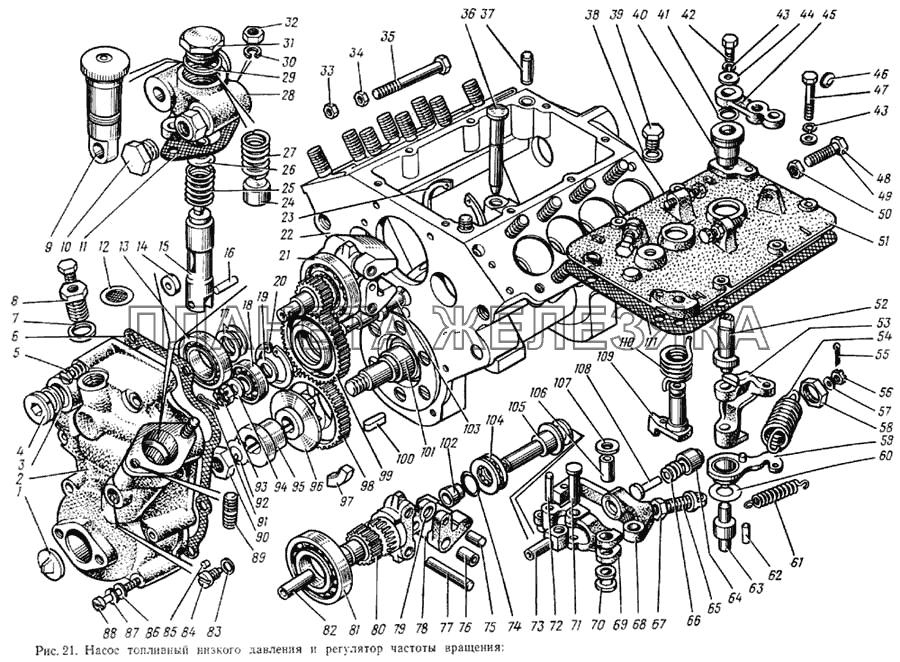

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/03345/10 |
Штифт Подробнее |
|
||
| 236-1112212 |
Сетка фильтра Подробнее |
|
||
| 236-1112222 |
Обойма фильтра форсунки Подробнее |
|
||
| 33.1106014 |
Корпус топливного насоса в сборе Подробнее |
|
||
| 33.1110045 |
Груз регулятора в сборе Подробнее |
|
||
| 33.1110060 |
Муфта грузов в сборе Подробнее |
|
||
| 33.1110128 |
Крышка регулятора задняя в сборе Подробнее |
|
||
 |
33.1110312 |
Ввертыш в сборе Подробнее |
||
| 33.1110404 |
Рычаги регулятора в сборе Подробнее |
|
||
| 33.1110500 |
Рычаг муфты грузов в сборе Подробнее |
|
||
| 33.1110506 |
Рычаг стартовой пружины Подробнее |
|
||
| 33.1110507 |
Втулка рычага Подробнее |
|
||
| 33.1110515 |
Шестерня регулятора ведущая в сборе Подробнее |
|
||
| 33.1110519 |
Вставка ведущей шестерни Подробнее |
|
||
| 33.1110670 |
Шестерня регулятора промежуточная в сборе Подробнее |
|
||
| 33.1111007 |
Насос топливный высокого давления с регулятором скорости и насосом топливным низкого давления в сборе Подробнее |
|
||
| 33.1111021 |
Корпус в сборе Подробнее |
|
||
| 870763-П |
Штифт Подробнее |
|
||
| 1 | 33.1110656 |
Заглушка задней крышки регулятора (транспортная) Подробнее |
|
|
| 2 | 33.1110129 |
Крышка регулятора задняя Подробнее |
|
|
| 3 | 1/02574/60 |
Прокладка Подробнее |
|
|
| 4 | 870883-П |
Пробка резьбовая Подробнее |
|
|
| 5 | 870351-П29 |
Винт крепления задней крышки регулятора Подробнее |
|
|
| 6 | 33.1110154 |
Прокладка задней крышки регулятора Подробнее |
|
|
| 7 | 1/02570/60 |
Прокладка 16х22х1,5 Подробнее |
|
|
| 8 | 33.1110314 |
Ввертыш Подробнее |
|
|
| 9 | 33.1106288 |
Насос ручной в сборе Подробнее |
|
|
| 10 | 870880-П |
Пробка Подробнее |
|
|
| 10 | 870885-П29 |
Пробка Подробнее |
|
|
| 11 | 33.1106285 |
Прокладка топливного насоса Подробнее |
|
|
| 12 | 33.1110316 |
Фильтр в сборе Подробнее |
|
|
| 13 | 33.1110622 |
Подшипник 203 Подробнее |
|
|
| 14 | 236-1106242 |
Ролик толкателя Подробнее |
|
|
 |
15 | 33.1106240 |
Толкатель Подробнее |
|
| 16 | 33.1106244 |
Ось ролика Подробнее |
|
|
| 17 | 870614-П2 |
Шайба Подробнее |
|
|
| 18 | 236-1106252-Б |
Шток толкателя Подробнее |
|
|
| 18 | 33.1110624 |
Подшипник Подробнее |
|
|
| 19 | 870627-П29 |
Шайба Подробнее |
|
|
| 20 | 33.1110682 |
Кольцо Подробнее |
|
|
| 21 | 33.1110040 |
Державка грузов регулятора в сборе Подробнее |
|
|
| 22 | 33.1111020 |
Корпус с кулачковым валом и толкателями в сборе Подробнее |
|
|
| 23 | 33.1110684 |
Кольцо стопорное Подробнее |
|
|
| 24 | 236-1106228 |
Поршень топливного насоса Подробнее |
|
|
| 25 | 33.1106248 |
Пружина толкателя Подробнее |
|
|
| 26 | 33.1106222 |
Шток толкателя с втулкой в сборе Подробнее |
|
|
| 27 | 33.1106232 |
Пружина поршня Подробнее |
|
|
| 28 | 33.1106016 |
Корпус топливного насоса Подробнее |
|
|
| 29 | 1/03033/60 |
Прокладка Подробнее |
|
|
| 30 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 31 | 33.1106234 |
Пробка пружины Подробнее |
|
|
| 32 | 1/61008/11 |
Гайка Подробнее |
|
|
| 33 | 870500-П29 |
Гайка Подробнее |
|
|
| 34 | 1/58962/11 |
Гайка Подробнее |
|
|
| 35 | 33.1110429 |
Болт регулировочный Подробнее |
|
|
| 36 | 33.1110088 |
Ось рычага регулятора Подробнее |
|
|
| 37 | 1/03388/11 |
Штифт Подробнее |
|
|
| 38 | 870450-П |
Прокладка пробки Подробнее |
|
|
| 39 | 870898-П29 |
Пробка резьбовая Подробнее |
|
|
| 40 | 33.1110476 |
Втулка рычага управления Подробнее |
|
|
| 41 | 33.1110394 |
Кольцо уплотнительное Подробнее |
|
|
| 42 | 1/09022/21 |
Болт Подробнее |
|
|
| 43 | 1/05164/73 |
Шайба пружинная Подробнее |
|
|
| 43 | 1/05164/73 |
Шайба пружинная Подробнее |
|
|
| 44 | 1/26444/01 |
Шайба Подробнее |
|
|
| 45 | 33.1110150 |
Рычаг управления регулятором Подробнее |
|
|
| 46 | 33.1110117 |
Пломба Подробнее |
|
|
| 47 | 1/09026/21 |
Болт Подробнее |
|
|
| 48 | 870001-П29 |
Болт регулировочный Подробнее |
|
|
| 49 | 870701-П29 |
Шплинт-проволока Подробнее |
|
|
| 50 | 1/58962/11 |
Гайка Подробнее |
|
|
| 51 | 33.1110025 |
Крышка регулятора верхняя Подробнее |
|
|
| 52 | 33.1110467 |
Вал рычага управления Подробнее |
|
|
| 53 | 33.1110466 |
Рычаг пружины регулятора Подробнее |
|
|
| 54 | 33.1110462 |
Пружина регулятора Подробнее |
|
|
| 55 | 1/07951/01 |
Шплинт разводной Подробнее |
|
|
| 56 | 870518-П15 |
Гайка корректора Подробнее |
|
|
| 57 | 870457-П15 |
Шайба Подробнее |
|
|
| 58 | 870519-П15 |
Гайка корпуса корректора Подробнее |
|
|
| 59 | 33.1110505 |
Рычаг стартовой пружины в сборе Подробнее |
|
|
| 60 | 870456-П15 |
Шайба рычага стартовой пружинный Подробнее |
|
|
| 61 | 33.1110448 |
Пружина стартовая Подробнее |
|
|
| 62 | 1/03346/26 |
Штифт Подробнее |
|
|
| 63 | 33.1110469 |
Ось рычага Подробнее |
|
|
| 64 | 33.1110416 |
Корпус пружины корректора Подробнее |
|
|
| 65 | 33.1110080 |
Болт регулировочный Подробнее |
|
|
| 66 | 33.1110414 |
Пружина корректора Подробнее |
|
|
| 67 | 870505-П29 |
Гайка Подробнее |
|
|
| 68 | 33.1110106 |
Рычаг регулятора Подробнее |
|
|
| 69 | 33.1110501 |
Рычаг муфты грузов Подробнее |
|
|
| 70 | 33.1110089 |
Втулка дистанционная Подробнее |
|
|
| 71 | 870776-П15 |
Палец Подробнее |
|
|
| 72 | 870769-П |
Штифт Подробнее |
|
|
| 73 | 33.1110065 |
Пята упорная Подробнее |
|
|
| 74 | 1/34008/73 |
Кольцо стопорное Подробнее |
|
|
| 75 | 236-1110534 |
Ось ролика Подробнее |
|
|
| 76 | 33.1110056 |
Втулка груза Подробнее |
|
|
| 77 | 33.1110049 |
Ось груза Подробнее |
|
|
| 78 | 33.1110047 |
Груз регулятора Подробнее |
|
|
| 79 | 236-1110532 |
Ролик груза Подробнее |
|
|
| 80 | 33.1110046 |
Державка грузов регулятора Подробнее |
|
|
| 81 | 33.1110620 |
Подшипник 106 Подробнее |
|
|
| 82 | 33.1110615 |
Трубка подвода смазки Подробнее |
|
|
| 83 | 870455-П |
Прокладка Подробнее |
|
|
| 84 | 33.1106245 |
Винт стопорный Подробнее |
|
|
| 85 | 236-1111154-А |
Стопор винта Подробнее |
|
|
| 86 | 1/26397/01 |
Шайба Подробнее |
|
|
| 87 | 1/05164/73 |
Шайба пружинная Подробнее |
|
|
| 88 | 1/03777/11 |
Винт Подробнее |
|
|
| 89 | 1/24291/31 |
Шпилька Подробнее |
|
|
| 90 | 1/074913/11 |
Гайка Подробнее |
|
|
| 91 | 1/07344/01 |
Шплинт разводной Подробнее |
|
|
| 92 | 870868-П2 |
Шайба стопорная Подробнее |
|
|
| 93 | 1/61056/11 |
Гайка Подробнее |
||
| 94 | 1/05196/01 |
Шайба плоская Подробнее |
|
|
| 95 | 33.1106352 |
Эксцентрик топливного насоса Подробнее |
|
|
| 96 | 33.1110521 |
Фланец ведущей шестерни Подробнее |
|
|
| 97 | 33.1110517 |
Сухарь ведущей шестерни Подробнее |
|
|
| 98 | 33.1110516 |
Шестерня регулятора ведущая Подробнее |
|
|
| 99 | 33.1110672 |
Шестерня промежуточная Подробнее |
|
|
| 100 | 870800-П15 |
Шпонка Подробнее |
|
|
| 101 | 33.1110545 |
Втулка упорная Подробнее |
|
|
| 102 | 33.1110536 |
Втулка муфты Подробнее |
|
|
| 103 | 33.1110676 |
Ось промежуточной шестерни Подробнее |
|
|
| 104 | 33.1110618 |
Подшипник Подробнее |
|
|
| 105 | 33.1110062 |
Муфта грузов Подробнее |
|
|
| 106 | 33.1110420 |
Втулка рычагов регулятора Подробнее |
|
|
| 107 | 870616-П2 |
Шайба оси рычагов Подробнее |
|
|
| 108 | 33.1110412 |
Корректор подачи топлива Подробнее |
|
|
| 109 | 33.1110596 |
Рычаг выключения подачи Подробнее |
|
|
| 110 | 33.1110396 |
Пружина возвратная Подробнее |
|
|
| 111 | 33.1110026 |
Прокладка верхней крышки Подробнее |
|
