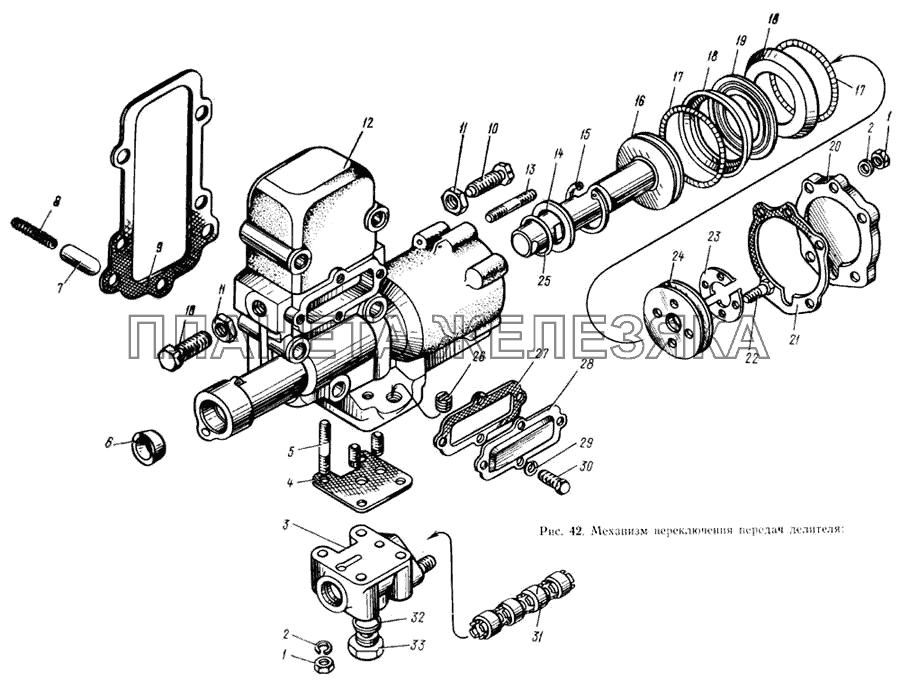

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05168/73 |
Шайба пружинная Подробнее |
|
||
| 1/26386/01 |
Шайба плоская Подробнее |
|
||
| 1/35166/21 |
Шпилька Подробнее |
|
||
| 1/59713/21 |
Болт крепления корпуса Подробнее |
|
||
| 15.1771010-10 |
Механизм переключения делителя передач в сборе Подробнее |
|
||
| 15.1771020 |
Корпус механизма переключения делителя передач в сборе Подробнее |
|
||
| 15.1771042 |
Дроссель Подробнее |
|
||
| 15.1771050 |
Поршень цилиндра механизма переключения с манжетой в сборе Подробнее |
|
||
| 33.1110117 |
Пломба Подробнее |
|
||
| 870701-П29 |
Шплинт-проволока Подробнее |
|
||
| 1 | 1/61008/11 |
Гайка Подробнее |
|
|
| 2 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 3 | 15.1772144-10 |
Корпус крана Подробнее |
|
|
| 4 | 15.1772026 |
Прокладка корпуса крана Подробнее |
|
|
| 5 | 1/35439/21 |
Шпилька Подробнее |
|
|
| 6 | 1/43289/40 |
Заглушка чашечная Подробнее |
|
|
| 7 | 15.1771062 |
Фиксатор штока поршня Подробнее |
|
|
| 8 | 15.1771064 |
Пружина фиксатора штока поршня Подробнее |
|
|
 |
9 | 15.1771026 |
Прокладка корпуса Подробнее |
|
| 10 | 870013-П29 |
Болт упорный рычага Подробнее |
|
|
| 11 | 1/07913/11 |
Гайка низкая Подробнее |
|
|
| 12 | 15.1771024 |
Корпус механизма переключения делителя передач Подробнее |
|
|
| 13 | 1/35433/21 |
Шпилька Подробнее |
|
|
| 14 | 870634-П29 |
Шайба проставочная Подробнее |
|
|
| 15 | 15.1771032 |
Кольцо запорное Подробнее |
|
|
| 16 | 15.1771054 |
Поршень цилиндра со штоком Подробнее |
|
|
| 17 | 15.1771057 |
Пружина манжеты поршня цилиндра Подробнее |
|
|
| 18 | 15.1771056 |
Манжета поршня цилиндра Подробнее |
|
|
| 19 | 15.1771059 |
Кольцо проставочное поршня цилиндра Подробнее |
|
|
| 20 | 15.1771074 |
Крышка цилиндра Подробнее |
|
|
 |
21 | 15.1771076 |
Прокладка крышки цилиндра Подробнее |
|
| 22 | 1/09020/21 |
Болт Подробнее |
|
|
| 23 | 15.1771067 |
Пластина стопорная болтов Подробнее |
|
|
| 24 | 15.1771066 |
Кольцо упорное поршня Подробнее |
|
|
| 25 | 14.1702232 |
Кольцо уплотнительное штока поршня Подробнее |
|
|
| 26 | 262532-П29 |
Пробка КГ 1/4" Подробнее |
|
|
 |
27 | 15.1771036 |
Прокладка крышки смотрового люка Подробнее |
|
| 28 | 15.1771034 |
Крышка смотрового люка корпуса Подробнее |
|
|
| 29 | 1/05164/73 |
Шайба пружинная Подробнее |
|
|
| 30 | 1/09020/21 |
Болт Подробнее |
|
|
| 31 | 15.1772166 |
Гнездо золотника Подробнее |
|
|
| 32 | 1/02800/60 |
Шайба уплотнительная Подробнее |
|
|
| 33 | 33.1110036 |
Ввертыш Подробнее |
|
