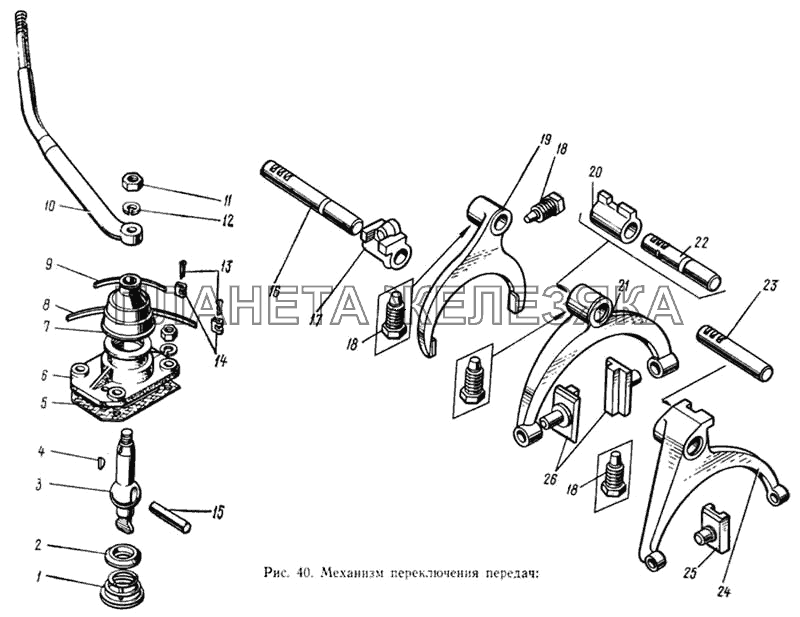

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/02906/90 |
Хомут крепления защитного колпака Подробнее |
|
||
| 1/02924/90 |
Хомут крепления защитного колпака Подробнее |
|
||
| 1/03389/25*1 |
Штифт цилиндрический опоры Подробнее |
|
||
| 1/13070/21 |
Болт Подробнее |
|
||
| 1/26386/01 |
Шайба плоская Подробнее |
|
||
| 14.1702026 |
Вилка переключения 2-й и 3-й передач с сухарями в сборе Подробнее |
|
||
| 14.1702031 |
Вилка переключения 4-й и 5-й передач с сухарем в сборе Подробнее |
|
||
| 141.1702114 |
Наконечник рычага с опорой в сборе Подробнее |
|
||
| 258252-П29 |
Шплинт-проволока Подробнее |
|
||
| 4 598 711 335 |
Шплинт-проволока установочного винта вилки Подробнее |
|
||
| 4 598 711 339 |
Шплинт-проволока установочного винта вилки Подробнее |
|
||
| 870024-П29 |
Болт Подробнее |
|
||
| 1 | 141.1702130 |
Пружина наконечника рычага Подробнее |
|
|
| 2 | 141.1702131 |
Шайба пружины рычага Подробнее |
|
|
| 3 | 141.1702119 |
Наконечник рычага переключения передач Подробнее |
|
|
| 4 | 870806-П2 |
Шпонка сегментная Подробнее |
|
|
 |
5 | 14.1702122 |
Прокладка фланца верхней крышки Подробнее |
|
| 6 | 141.1702121 |
Опора рычага Подробнее |
|
|
| 7 | 141.1702133 |
Колпак защитный опоры Подробнее |
|
|
| 8 | 1/02897/01 |
Лента хомута Подробнее |
|
|
| 9 | 1/02883/01 |
Лента хомута Подробнее |
|
|
| 10 | 15.1702118 |
Рычаг переключения передач Подробнее |
|
|
| 11 | 1/40547/12 |
Гайка Подробнее |
|
|
| 12 | 1/05171/77 |
Шайба пружинная Подробнее |
|
|
| 13 | 1/02929/11 |
Шплинт хомута Подробнее |
|
|
| 14 | 1/02898/01 |
Пряжка хомута Подробнее |
|
|
| 15 | 870756-П2 |
Штифт Подробнее |
|
|
| 16 | 14.1702060 |
Шток вилки переключения 1-й передачи и заднего хода Подробнее |
|
|
| 17 | 14.1702053 |
Головка штока вилки переключения 1-й передачи и заднего хода Подробнее |
|
|
| 18 | 14.1702025 |
Винт установочный Подробнее |
|
|
| 19 | 14.1702024 |
Вилка переключения 1-й передачи и заднего хода Подробнее |
|
|
| 20 | 14.1702028 |
Головка штока вилки переключения 2-й и 3-й передач Подробнее |
|
|
| 21 | 14.1702027 |
Вилка переключения 2-й и 3-й передач Подробнее |
|
|
| 22 | 14.1702064 |
Шток вилки переключения 2-й и 3-й передач Подробнее |
|
|
| 23 | 14.1702074 |
Шток вилки переключения 4-й и 5-й передач Подробнее |
|
|
| 24 | 14.1702033 |
Вилка переключения 4-й и 5-й передач Подробнее |
|
|
| 25 | 14.1702035 |
Сухарь вилки переключения 4-й и 5-й передач Подробнее |
|
|
 |
26 | 14.1702029 |
Сухарь вилки переключения 2-й и 3-й передач Подробнее |
