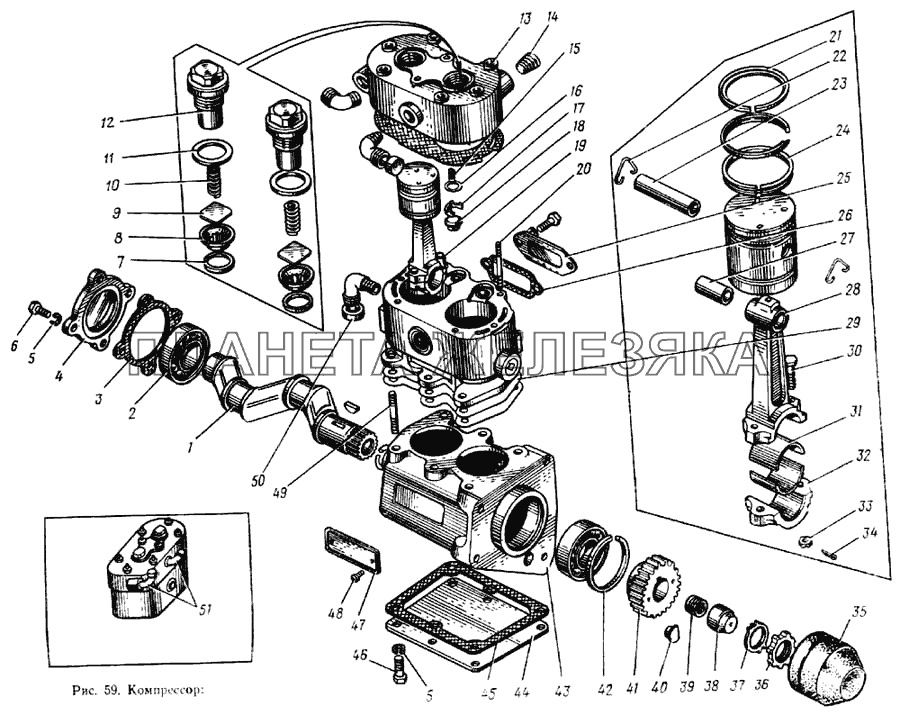

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05164/73 |
Шайба пружинная Подробнее |
|
||
| 1/05166/73 |
Шайба пружинная Подробнее |
|
||
| 1/05168/77 |
Шайба пружинная Подробнее |
|
||
| 1/05196/01 |
Шайба плоская Подробнее |
|
||
| 1/34013/76 |
Кольцо стопорное Подробнее |
|
||
| 1/35409/21 |
Шпилька крепления фланца Подробнее |
|
||
| 1/604361/21 |
Болт крепления патрубка Подробнее |
|
||
| 33.1110394 |
Кольцо уплотнительное Подробнее |
|
||
| 5320-3509018 |
Картер компрессора со шпильками в сборе Подробнее |
|
||
| 5320-3509030 |
Блок цилиндров Подробнее |
|
||
| 5320-3509040 |
Головка Подробнее |
|
||
 |
5320-3509043 |
Прокладка головки компрессора Подробнее |
||
| 5320-3509150 |
Поршень с шатуном в сборе Подробнее |
|
||
| 5320-3509160 |
Поршень Подробнее |
|
||
| 5320-3509180 |
Шатун в сборе Подробнее |
|
||
| 740.3509276 |
Муфта соединительная Подробнее |
|
||
 |
740.3509283 |
Трубка подвода воды к компрессору в сборе Подробнее |
||
 |
740.3509294 |
Фланец трубки подвода воды к компрессору Подробнее |
||
| 740.3509412 |
Прокладка патрубка подвода воздуха к компрессору с сеткой в сборе Подробнее |
|
||
| 853803-П |
Шпонка сегментная Подробнее |
|
||
| 1 | 5320-3509110 |
Вал коленчатый компрессора Подробнее |
|
|
| 2 | 853941-П |
Подшипник шариковый радиальный Подробнее |
|
|
 |
3 | 5320-3509063 |
Прокладка задней крышки Подробнее |
|
| 4 | 5320-3509090 |
Крышка картера задняя Подробнее |
|
|
| 5 | 1/05166/77 |
Шайба пружинная Подробнее |
|
|
| 5 | 1/05166/77 |
Шайба пружинная Подробнее |
|
|
| 6 | 1/60436/21 |
Болт Подробнее |
|
|
| 7 | 5320-3509055 |
Прокладка седла нагнетательного клапана Подробнее |
|
|
| 8 | 5320-3509051 |
Седло нагнетательного клапана Подробнее |
|
|
| 9 | 5320-3509050 |
Клапан нагнетательный Подробнее |
|
|
| 10 | 5320-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
| 11 | 5320-3509045 |
Прокладка пробки нагнетательного клапана Подробнее |
|
|
| 12 | 5320-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 13 | 5320-3509039 |
Головка компрессора в сборе Подробнее |
|
|
| 14 | 262518-П29 |
Пробка КГ 3/8" Подробнее |
|
|
| 15 | 5320-3509328 |
Пружина впускного клапана Подробнее |
|
|
| 16 | 5320-3509056 |
Клапан впускной Подробнее |
|
|
| 17 | 5320-3509363 |
Направляющая впускного клапана Подробнее |
|
|
| 18 | 5320-3509069 |
Седло впускного клапана Подробнее |
|
|
| 19 | 5320-3509028 |
Блок цилиндров компрессора в сборе Подробнее |
|
|
| 20 | 1/35177/21 |
Шпилька Подробнее |
|
|
| 21 | 5320-3509164 |
Кольцо компрессионное Подробнее |
|
|
| 22 | 5320-3509172 |
Кольцо стопорное пальца Подробнее |
|
|
| 23 | 5320-3509170 |
Палец поршневой Подробнее |
|
|
| 24 | 5320-3509166 |
Кольцо маслосъемное Подробнее |
|
|
| 25 | 5320-3509249 |
Заглушка транспортная компрессора Подробнее |
|
|
| 26 | 5320-3509240 |
Прокладка патрубка Подробнее |
|
|
| 27 | 5320-3509194 |
Втулка Подробнее |
|
|
| 28 | 5320-3509190 |
Шатун Подробнее |
|
|
| 29 | 5320-3509029 |
Пластина отражательная компрессора Подробнее |
|
|
| 30 | 5320-3509200 |
Болт шатунный Подробнее |
|
|
| 31 | 5320-3509092 |
Вкладыш шатуна Подробнее |
|
|
| 32 | 5320-3509196 |
Крышка шатуна Подробнее |
|
|
| 33 | 1/58962/21 |
Гайка Подробнее |
|
|
| 33 | 1/61008/11 |
Гайка Подробнее |
|
|
| 33 | 853529-П |
Гайка Подробнее |
|
|
| 33 | 853530-П29 |
Гайка Подробнее |
|
|
| 34 | 1/07342/01 |
Шплинт разводной Подробнее |
|
|
| 35 | 5320-3509137 |
Заглушка транспортная шестерни компрессора Подробнее |
|
|
| 36 | 853506-П |
Гайка упорная Подробнее |
|
|
| 37 | 863615-П |
Шайба замочная Подробнее |
|
|
| 38 | 5320-3509094 |
Уплотнитель Подробнее |
|
|
| 39 | 5320-3509093 |
Пружина уплотнителя Подробнее |
|
|
| 40 | 5320-3509025 |
Пробка Подробнее |
|
|
| 41 | 5320-3509130 |
Шестерня привода Подробнее |
|
|
| 42 | 5320-3509116 |
Кольцо стопорное подшипника Подробнее |
|
|
| 43 | 5320-3509020 |
Картер компрессора Подробнее |
|
|
| 44 | 5320-3509100 |
Крышка картера Подробнее |
|
|
 |
45 | 5320-3509103 |
Прокладка нижней крышки картера Подробнее |
|
| 46 | 1/60432/21 |
Болт Подробнее |
|
|
| 49 | 1/34495/21 |
Шпилька Подробнее |
|
|
| 50 | 5320-3509031 |
Колпачок Подробнее |
|
|
| 51 | 740.3509275 |
Патрубок подвода воздуха к компрессору Подробнее |
|
