| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3522125 |
Клапан в сборе Подробнее |
|
||
| 100-3522155 |
Поршень Подробнее |
|
||
| 100-3522164 |
Пружина Подробнее |
|
||
| 100-3522165 |
Пружина Подробнее |
|
||
| 1 | 100-3522120 |

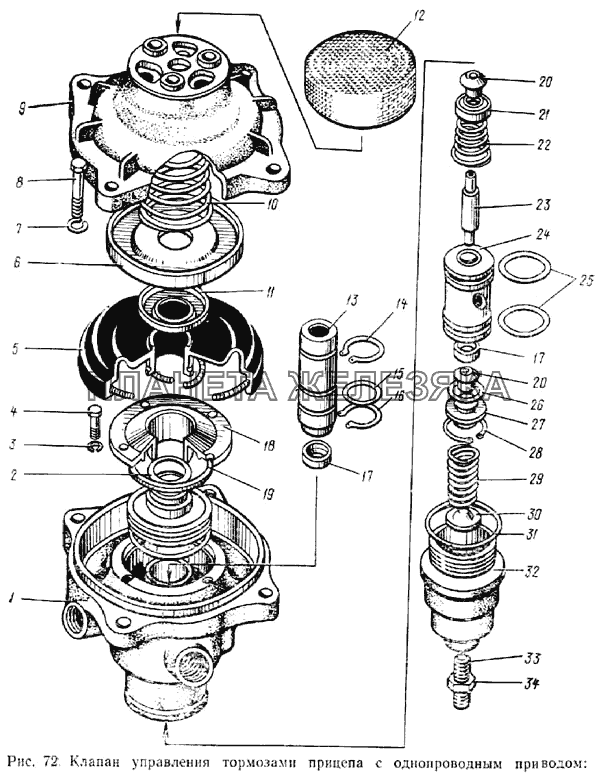

Корпус клапана управления тормозами прицепа с однопроводным приводом Подробнее |
|
|
| 2 | 100-3522121 |
О-образное кольцо Подробнее |
|
|
| 3 | 305730-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 201418-П29 |
Болт Подробнее |
|
|
| 5 | 100-3522162-10 |
Мембрана в сборе Подробнее |
|
|
| 6 | 100-3522167 |
Шайба мембраны большая Подробнее |
|
|
| 7 | 305891-П2 |
Шайба пружинная Подробнее |
|
|
| 8 | 301544-П29 |
Болт крепления крышки Подробнее |
|
|
| 9 | 100-3522174 |
Крышка верхняя Подробнее |
|
|
| 10 | 100-3522170 |
Пружина Подробнее |
|
|
| 11 | 100-3522166 |
Шайба мембраны малая Подробнее |
|
|
| 12 | 100-3522175 |
Колпак крышки Подробнее |
|
|
| 13 | 100-3522150 |
Толкатель клапана в сборе Подробнее |
|
|
| 14 | 489311-П2 |
Кольцо упорное Подробнее |
|
|
| 15 | 100-3522153 |
Кольцо уплотнительное Подробнее |
|
|
| 16 | 489307-П2 |
Кольцо упорное Подробнее |
|
|
| 17 | 100-3522127 |
Кольцо клапана Подробнее |
|
|
| 18 | 100-3522160 |
Опора Подробнее |
|
|
| 19 | 100-3522161 |
О-образное кольцо Подробнее |
|
|
| 20 | 100-3522130 |
Корпус клапана Подробнее |
|
|
| 21 | 100-3522133 |
Направляющая клапана Подробнее |
|
|
| 22 | 100-3522134 |
Пружина Подробнее |
|
|
| 23 | 100-3522131 |
Стержень клапана Подробнее |
|
|
| 24 | 100-3522126 |
Поршень клапана Подробнее |
|
|
| 25 | 100-3522137 |
О-образное кольцо Подробнее |
|
|
| 26 | 100-3537137 |
О-образное кольцо Подробнее |
|
|
| 27 | 100-3522135 |
Крышка клапана Подробнее |
|
|
| 28 | 489323-П2 |
Кольцо упорное Подробнее |
|
|
| 29 | 100-3522138 |
Пружина Подробнее |
|
|
| 30 | 100-3522139 |
Тарелка пружины Подробнее |
|
|
| 31 | 100-3522143 |
Кольцо Подробнее |
|
|
| 31 | 100-3522159 |
Кольцо Подробнее |
|
|
| 32 | 100-3522144 |
Крышка нижняя Подробнее |
|
|
| 33 | 302201-П29 |
Винт нижней крышки Подробнее |
|
|
 |
34 | 250612-П29 |
Гайка Подробнее |
