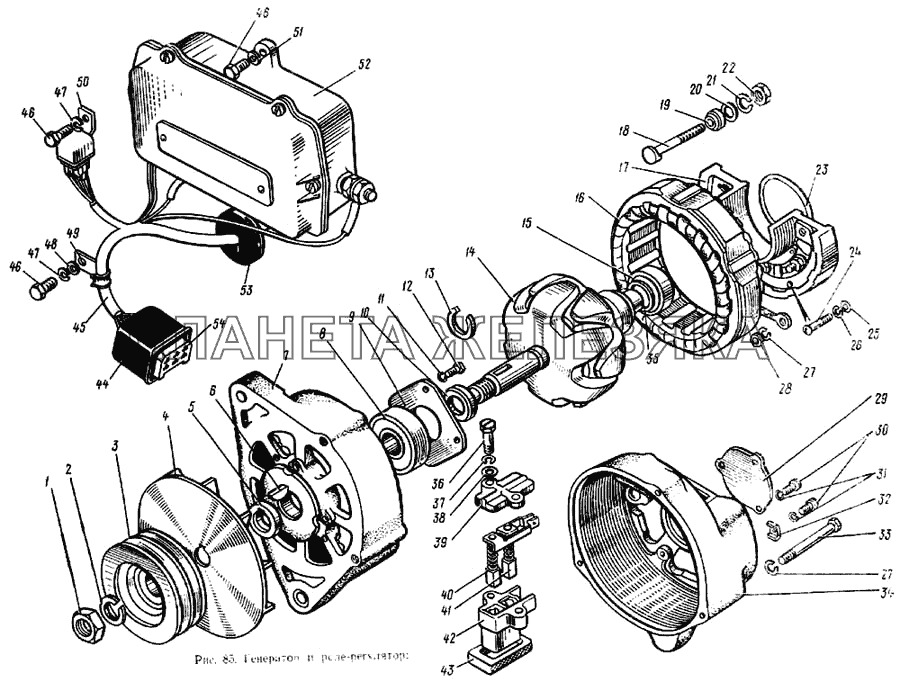

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 251261-П8 |
Гайка Подробнее |
|
||
| 4 573 739 001 |
Колодка одноконтактная для наружных штекеров Подробнее |
|
||
| Г250-3701205 |
Кольцо контактное в сборе Подробнее |
|
||
| Г272-3701010-01 |
Щеткодержатель в сборе Подробнее |
|
||
| Г287-3701211 |
Вал ротора Подробнее |
|
||
| Г287-3701212 |
Наконечник полюсный со стороны привода Подробнее |
|
||
| Г287-3701213 |
Ротор (левая половина) Подробнее |
|
||
| Г287-3701218 |
Кольцо защитное Подробнее |
|
||
| Г287-3701220 |
Катушка возбуждения в сборе Подробнее |
|
||
| Г287-3701400 |
Крышка со стороны привода с подшипником в сборе Подробнее |
|
||
| 1 | МХ-0235-01 |
Гайка Подробнее |
|
|
| 2 | Г287-3701074 |
Шайба коническая Подробнее |
|
|
| 3 | Г288-3701051 |
Шкив Подробнее |
|
|
| 4 | Г287-3701055 |
Вентилятор в споре Подробнее |
|
|
| 5 | Г287-3701054 |
Втулка Подробнее |
|
|
| 6 | Х-4148 |
Шпонка сегментная Подробнее |
|
|
| 7 | Г287-3701401 |
Крышка со стороны привода с втулками в сборе Подробнее |
|
|
| 8 | 1180304-КС9 |
Шарикоподшипник Подробнее |
|
|
| 9 | Г287-3701405 |
Шайба специальная Подробнее |
|
|
| 10 | Г287-3701053 |
Втулка упорная Подробнее |
|
|
| 11 | Х-4001-01 |
Шайба пружинная Подробнее |
|
|
| 12 | НО-0603-10 |
Винт крепления шайбы Подробнее |
|
|
| 13 | Г210-3701202 |
Кольцо разрезное Подробнее |
|
|
| 14 | Г287-3701200 |
Ротор в сборе Подробнее |
|
|
| 15 | 180603КС9 |
Подшипник Подробнее |
|
|
| 16 | Г287-3701100А |
Статор в сборе Подробнее |
|
|
| 17 | БПВ-7-100-02 |
Блок выпрямительный Подробнее |
|
|
| 18 | НО-0801-10 |
Болт контактный Подробнее |
|
|
| 19 | Г287-3701319 |
Втулка Подробнее |
|
|
| 20 | 1-МЮ-37 |
Шайба Подробнее |
|
|
| 21 | МХ-0246-01 |
Шайба пружинная Подробнее |
|
|
| 22 | 8Х-1537М |
Гайка Подробнее |
|
|
| 23 | Г287-3701305А |
Кольцо Подробнее |
|
|
| 24 | МХ-0139 |
Винт крепления выпрямительного блока Подробнее |
|
|
| 25 | 8Х-1497А |
Шайба Подробнее |
|
|
| 26 | Х-4001-01 |
Шайба пружинная Подробнее |
|
|
| 27 | Х-1482-01 |
Шайба пружинная Подробнее |
|
|
| 28 | 8Х-1533М |
Гайка Подробнее |
|
|
| 29 | Г287-3701060 |
Крышка подшипника Подробнее |
|
|
| 30 | Х-4237-01 |
Винт Подробнее |
|
|
| 30 | Х-4237-01 |
Винт Подробнее |
|
|
| 31 | Х-4001-01 |
Шайба пружинная Подробнее |
|
|
| 31 | Х-4001-01 |
Шайба пружинная Подробнее |
|
|
| 32 | Г250А1-3701053 |
Скоба Подробнее |
|
|
| 33 | НО-0102 |
Винт крышки стяжной Подробнее |
|
|
 |
34 | Г287-3701301 |
Крышка со стороны контактных колец с втулками и выпрямительным блоком в сборе Подробнее |
|
| 35 | 131-3701005 |
Чашка Подробнее |
|
|
| 36 | Г250Е-3701016 |
Болт специальный Подробнее |
|
|
| 37 | М11-4108-11 |
Шайба пружинная Подробнее |
|
|
| 38 | 8Х-1497А |
Шайба Подробнее |
|
|
| 39 | Г272-3701012А |
Крышка щеткодержателя Подробнее |
|
|
| 40 | Г272-3701030-01 |
Щетка в сборе Подробнее |
|
|
| 41 | Г272-3701020-01 |
Щетка в сборе Подробнее |
|
|
| 42 | Г272-3701011 |
Щеткодержатель Подробнее |
|
|
| 43 | Г287-3701307 |
Прокладка уплотнительная Подробнее |
|
|
 |
44 | 5320-3724052 |
Чехол защитный Подробнее |
|
| 45 | 133ВЯ-3724010 |
Пучок проводов средний Подробнее |
|
|
 |
46 | 201418-П8 |
Болт Подробнее |
|
|
|
46 | 201418-П8 |
Болт Подробнее |
|
|
|
46 | 201418-П8 |
Болт Подробнее |
|
| 47 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 47 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 48 | 252004-П8 |
Шайба плоская Подробнее |
|
|
| 49 | 308705-П8 |
Скоба крепления пучка проводов Подробнее |
|
|
| 50 | 130-3721225 |
Реле универсальное 111.3747 Подробнее |
|
|
| 51 | 252234-П2 |
Шайба Подробнее |
|
|
| 52 | 131-3702010-Б |
Регулятор напряжения типа РР132 в сборе Подробнее |
|
|
| 53 | 130-3724058 |
Втулка проходная среднего пучка проводов Подробнее |
|
|
| 54 | 4 573 739 009 |
Колодка шестиконтактная для наружных штекеров Подробнее |
|
