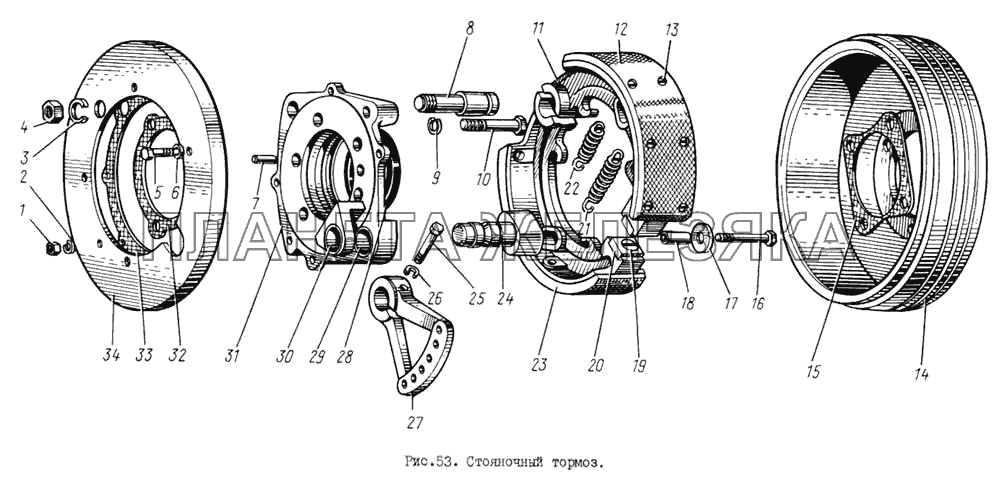

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 131-3507050 |
Барабан стояночного ручного тормоза с фланцем в сборе Подробнее |
|
||
| 1 | 250508-П8 |
Гайка Подробнее |
|
|
| 2 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 3 | 252139-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 250561-П8 |
Гайка Подробнее |
|
|
| 5 | 201454-П8 |
Болт Подробнее |
|
|
| 6 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 7 | 305417-П |
Штифт установочный Подробнее |
|
|
| 8 | 130-3507022-А |
Ось колодок стояночного тормоза Подробнее |
|
|
| 9 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 10 | 201499-П8 |
Болт Подробнее |
|
|
| 11 | 130-3507019 |
Колодка стояночного тормоза Подробнее |
|
|
| 12 | 130-3507020-10 |
Накладка колодки стояночного тормоза фрикционная Подробнее |
|
|
| 13 | 304166-П |
Заклепка Подробнее |
|
|
| 14 | 131-3507052 |
Барабан стояночного тормоза Подробнее |
|
|
| 15 | 131-3507099 |
Прокладка барабана стояночного тормоза Подробнее |
|
|
| 16 | 200223-П8 |
Болт крепления колодок Подробнее |
|
|
| 17 | 305777-П8 |
Шайба Подробнее |
|
|
| 18 | 130-3507173 |
Трубка дистанционная Подробнее |
|
|
| 19 | 221666-П8 |
Винт Подробнее |
|
|
| 20 | 130-3507064 |
Сухарь колодок Подробнее |
|
|
| 21 | 130-3507048 |
Пружина оттяжная колодок ручного тормоза большая Подробнее |
|
|
| 22 | 130-3507043 |
Пружина оттяжная колодок ручного тормоза малая Подробнее |
|
|
 |
23 | 130-3507015 |
Колодка стояночного тормоза в сборе Подробнее |
|
| 24 | 130-3507110 |
Кулак разжимной Подробнее |
|
|
| 25 | 200369-П8 |
Болт Подробнее |
|
|
| 26 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 27 | 130-3507138 |
Рычаг регулировочный Подробнее |
|
|
| 28 | 120-2402052-А3 |
Манжета вторичного вала в сборе Подробнее |
|
|
| 29 | 130-3507126 |
Втулка разжимного кулака большая Подробнее |
|
|
| 30 | 130-3507069 |
Втулка разжимного кулака малая Подробнее |
|
|
| 31 | 131-3507010 |
Кронштейн стояночного тормоза Подробнее |
|
|
| 32 | 131-3507013 |
Прокладка кронштейна стояночного тормоза Подробнее |
|
|
| 33 | 130-3507073 |
Прокладка щитка стояночного тормоза Подробнее |
|
|
| 34 | 130-3507091 |
Щиток стояночного тормоза Подробнее |
|
