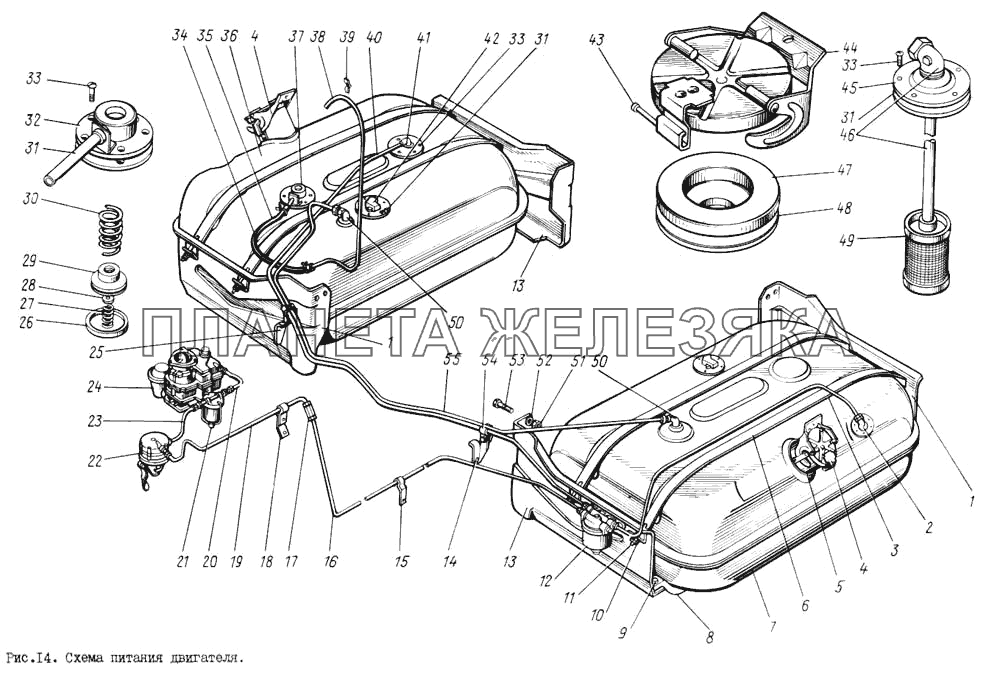

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 137-1104083 |
Кронштейн крепления топливопроводов передний Подробнее |
|
||
| 137-1104089 |
Кронштейн крепления топливопроводов задний Подробнее |
|
||
| 1 | 130-1101105-В |
Кронштейн крепления топливного бака задний Подробнее |
|
|
| 2 | 130-1104710-В |
Трубка топливного бака приемная с фильтром в сборе Подробнее |
|
|
| 3 | 130Т-1104020-Б |
Трубка от топливного бака к фильтру-отстойнику в сборе Подробнее |
|
|
| 4 | 131-1103010-Б |
Пробка топливного бака в сборе Подробнее |
|
|
| 5 | 164А-1101090 |
Труба выдвижная топливного бака в сборе Подробнее |
|
|
| 6 | 130-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее |
|
|
| 7 | 131-1101010-В |
Топливный бак в сборе Подробнее |
|
|
| 8 | 130-1101206-Б2 |
Балка крепления топливного бака в сборе Подробнее |
|
|
| 8 | 130-1101206-Б2 |
Балка крепления топливного бака в сборе Подробнее |
|
|
| 9 | 201540-П8 |
Болт Подробнее |
|
|
| 10 | 250512-П8 |
Гайка Подробнее |
|
|
| 10 | 252006-П8 |
Шайба Подробнее |
|
|
| 11 | 250512-П8 |
Гайка Подробнее |
|
|
| 11 | 252006-П8 |
Шайба Подробнее |
|
|
| 12 | 43.13-1105010 |
Фильтр-отстойник топлива в сборе Подробнее |
|
|
| 13 | 130-1101104-В |
Кронштейн крепления топливного бака передний Подробнее |
|
|
| 14 | 131-1104123 |
Кронштейн крепления топливопроводов левый Подробнее |
|
|
| 15 | 130-1104039 |
Скоба крепления топливопроводов Подробнее |
|
|
| 16 | 131-1104085 |
Трубка от фильтра-отстойника к топливному насосу в сборе Подробнее |
|
|
| 16 | 137-1104085 |
Трубка от фильтра-отстойника к топливному насосу в сборе Подробнее |
|
|
| 17 | 300303-418 |
Штуцер соединительный Подробнее |
|
|
| 18 | 308369-П29 |
Скоба Подробнее |
|
|
| 19 | 130Т-1104138-Б |
Трубка от фильтра-отстойника передняя в сборе Подробнее |
|
|
 |
20 | 130-1104054-Г |
Трубка от фильтра тонкой очистки к карбюратору в сборе Подробнее |
|
| 21 | 43.13-1117010 |
Фильтр тонкой очистки топлива Подробнее |
|
|
| 22 | 130Т-1106011-Б2 |
Насос топливный Б10-1 в сборе Подробнее |
|
|
 |
23 | 130-1104050-Г |
Трубка от топливного насоса к фильтру тонкой очистки в сборе Подробнее |
|
| 24 | 130-1107010-42 |
Карбюратор К88АТ со штуцером в сборе Подробнее |
|
|
| 25 | 131-1104122 |
Кронштейн крепления топливопроводов правый Подробнее |
|
|
| 26 | 131-1103089 |
Дно клапанов Подробнее |
|
|
| 27 | 120-1103060 |
Пружина впускного клапана Подробнее |
|
|
| 28 | 130-1103050 |
Клапан впускной топливного бака Подробнее |
|
|
| 29 | 130-1103040-А |
Клапан выпускной топливного бака Подробнее |
|
|
| 30 | 120-1103065 |
Пружина выпускного клапана Подробнее |
|
|
| 31 | 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее |
|
|
| 31 | 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее |
|
|
| 31 | 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее |
|
|
| 32 | 131-1103052-Б2 |
Корпус клапанов топливного бака в сборе Подробнее |
|
|
| 33 | 220076-П8 |
Винт Подробнее |
|
|
| 33 | 220076-П8 |
Винт Подробнее |
|
|
| 33 | 220076-П8 |
Винт Подробнее |
|
|
| 34 | 131-1101183 |
Шланг воздухоотводящей трубки соединительный Подробнее |
|
|
| 35 | 306799-П |
Хомут шланга Подробнее |
|
|
| 36 | 131-1102010-Г |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 37 | 131-1103048-Б2 |
Клапан топливного бака в сборе Подробнее |
|
|
| 38 | 131-1101241 |
Трубка топливного бака воздухоотводящая Подробнее |
|
|
| 39 | 308742-П |
Скоба Подробнее |
|
|
| 40 | 131-1104458 |
Трубка от дополнительного топливного бака к фильтру-отстойнику поперечная в сборе Подробнее |
|
|
| 41 | 131-1104708-А2 |
Трубка дополнительного топливного бака приемная с фильтром в сборе Подробнее |
|
|
| 42 | 130Т-3806040-01 |
Датчик указателя уровня топлива типа БМ117-Д-Т в сборе Подробнее |
|
|
| 43 | 255113-П8 |
Заклепка-ось Подробнее |
|
|
| 44 | 130-1103070-Б |
Облицовка пробки топливного бака в сборе Подробнее |
|
|
| 45 | 130-1104741-А |
Фланец крепления фильтра приемной трубки топливного бака Подробнее |
|
|
| 46 | 131-1104012-Б |
Угольник с приемной трубкой в сборе Подробнее |
|
|
| 47 | 131-1103015 |
Корпус пробки топливного бака в сборе Подробнее |
|
|
| 48 | 130-1103075-Б |
Прокладка пробки топливного бака Подробнее |
|
|
| 49 | 130-1104712-В |
Фильтр приемной трубки в сборе Подробнее |
|
|
| 50 | 131-1104115-Б |
Угольник соединительной трубки топливных баков Подробнее |
|
|
| 51 | 250514-П8 |
Гайка Подробнее |
|
|
| 52 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 53 | 201542-П8 |
Болт Подробнее |
|
|
| 54 | 306722-П29 |
Скоба Подробнее |
|
|
| 55 | 131-1104272-А |
Трубка топливных баков соединительная в сборе Подробнее |
|
