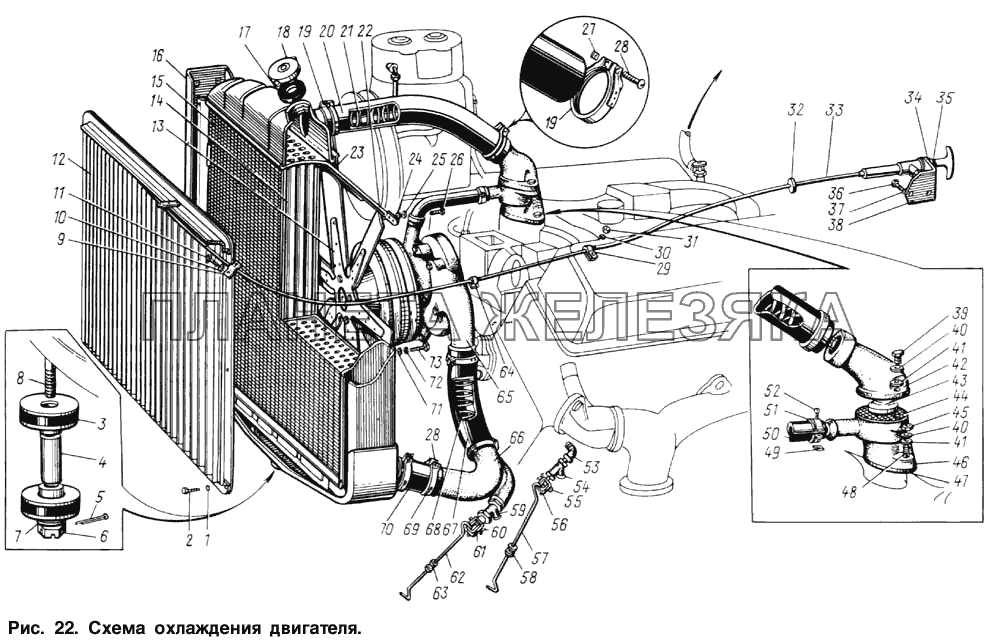

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
130-1307010-Б4 |
Насос водяной в сборе Подробнее |
||
| 1 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 201454-П8 |
Болт Подробнее |
|
|
 |
3 | 121-1801028 |
Подушка подвески радиатора в сборе Подробнее |
|
| 4 | 121-1801040 |
Втулка распорная Подробнее |
|
|
| 5 | 258054-П8 |
Шплинт Подробнее |
|
|
| 6 | 250871-П8 |
Гайка Подробнее |
|
|
| 7 | 252017-П8 |
Шайба Подробнее |
|
|
| 8 | 301361-П8 |
Болт Подробнее |
|
|
| 9 | 130-1310346 |
Зажим оболочки тяги конечный Подробнее |
|
|
| 10 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
 |
11 | 201418-П8 |
Болт Подробнее |
|
| 12 | 130-1310110 |
Жалюзи радиатора в сборе Подробнее |
|
|
 |
13 | 130-1308010-06 |
Вентилятор системы охлаждения в сборе Подробнее |
|
| 14 | 130-1301035 |
Трубка радиатора охлаждающая Подробнее |
|
|
| 15 | 131-1301007-Б2 |
Радиатор в сборе Подробнее |
|
|
| 15 | 131-1301010-Б2 |
Радиатор в сборе Подробнее |
|
|
| 16 | 130-1302010-А2 |
Рамка подвески радиатора с усилителем и болтом крепления в сборе Подробнее |
|
|
| 16 | 130Т-1302010-А |
Рамка подвески радиатора с усилителем и болтом крепления в сборе (устанавливается по требованию заказчика) Подробнее |
|
|
| 17 | 120-1304022-Б |
Прокладка пробки радиатора Подробнее |
|
|
 |
18 | 130-1304010 |
Пробка радиатора в сборе Подробнее |
|
| 19 | 306700-П |
Хомут в сборе Подробнее |
|
|
 |
20 | 130-1303010-Б2 |
Шланг радиатора отводящий для автомобилей с байпасом Подробнее |
|
| 21 | 130-1303095-Б |
Пружина распорная отводящего шланга Подробнее |
|
|
| 22 | 130-1302029 |
Поперечина рамки подвески радиатора Подробнее |
|
|
| 23 | 130-1309010 |
Кожух вентилятора в сборе Подробнее |
|
|
| 24 | 252005-П8 |
Шайба Подробнее |
|
|
| 25 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 26 | 201454-П8 |
Болт Подробнее |
|
|
| 27 | 251084-П8 |
Гайка Подробнее |
|
|
| 27 | 251084-П8 |
Гайка Подробнее |
|
|
| 28 | 302052-П8 |
Винт Подробнее |
|
|
| 28 | 302052-П8 |
Винт Подробнее |
|
|
| 29 | 130-1310453-Б |
Скоба прижима оболочки задняя Подробнее |
|
|
| 30 | 252005-П8 |
Шайба Подробнее |
|
|
| 31 | 250510-П8 |
Гайка Подробнее |
|
|
| 32 | 130-1310477 |
Втулка оболочки тяги жалюзи радиатора Подробнее |
|
|
| 33 | 130-1310210 |
Тяга управления жалюзи с кронштейном в сборе Подробнее |
|
|
| 34 | 252178-П8 |
Шайба Подробнее |
|
|
| 35 | 250634-П8 |
Гайка Подробнее |
|
|
| 36 | 201454-П8 |
Болт Подробнее |
|
|
| 37 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 38 | 130-1310230-А |
Кронштейн крепления привода жалюзи Подробнее |
|
|
| 39 | 201501-П8 |
Болт Подробнее |
|
|
| 40 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 41 | 305753-П8 |
Шайба упорная Подробнее |
|
|
| 41 | 305753-П8 |
Шайба упорная Подробнее |
|
|
| 42 | 130-1303014-Б2 |
Патрубок выпускной водяной рубашки верхний Подробнее |
|
|
| 43 | 130-1306010-А |
Термостат типа ТС101 в сборе Подробнее |
|
|
| 44 | 130-1303143 |
Прокладка верхнего патрубка Подробнее |
|
|
| 45 | 250513-П8 |
Гайка Подробнее |
|
|
| 46 | 130-1303051 |
Патрубок выпускной водяной рубашки нижний Подробнее |
|
|
| 47 | 120-1303017 |
Прокладка патрубка Подробнее |
|
|
| 48 | 307156-П8 |
Шпилька Подробнее |
|
|
| 49 | 251084-П8 |
Гайка Подробнее |
|
|
 |
50 | 130-1303030 |
Шланг байпаса соединительный Подробнее |
|
| 51 | 288011-П8 |
Хомут Подробнее |
|
|
| 52 | 220086-П8 |
Винт Подробнее |
|
|
| 53 | 300351-П |
Угольник Подробнее |
|
|
| 54 | 130-1305010-Е |
Кран системы охлаждения сливной в сборе Подробнее |
|
|
| 55 | 258053-П |
Шплинт (устанавливается на автомобили без подогревателя) Подробнее |
|
|
| 56 | 130-1305065-В |
Вилка сливного крана Подробнее |
|
|
| 57 | 130-1305046-Б |
Ручка управления краном Подробнее |
|
|
| 58 | 130-1305053 |
Втулка стержня привода управления краном Подробнее |
|
|
 |
59 | 130-1015370-Б |
Кран сливной в сборе Подробнее |
|
| 60 | 258053-П8 |
Шплинт Подробнее |
|
|
| 61 | 130-1305065-В |
Вилка сливного крана Подробнее |
|
|
| 62 | 130-1305069-Г |
Стержень привода управления краном Подробнее |
|
|
| 63 | 130-1305053 |
Втулка стержня привода управления краном Подробнее |
|
|
| 64 | 130-1310455 |
Скоба прижима оболочки передняя Подробнее |
|
|
 |
65 | 130-1307009-Б3 |
Насос водяной со шкивом в сборе (комплект) Подробнее |
|
| 66 | 130-1303028-Б |
Колено отводящего патрубка радиатора Подробнее |
|
|
 |
67 | 130-1303025-Б2 |
Шланг радиатора подводящий для автомобилей с байпасом Подробнее |
|
| 68 | 130-1303117-Б |
Пружина распорная подводящего шланга Подробнее |
|
|
| 69 | 308344-П |
Хомут Подробнее |
|
|
| 69 | 308736-П |
Хомут Подробнее |
|
|
 |
70 | 130-1303026 |
Шланг от радиатора к коллектору подводного патрубка Подробнее |
|
| 71 | 252005-П8 |
Шайба Подробнее |
|
|
| 72 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 73 | 201456-П8 |
Болт Подробнее |
|
