| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 131-4501020-А |

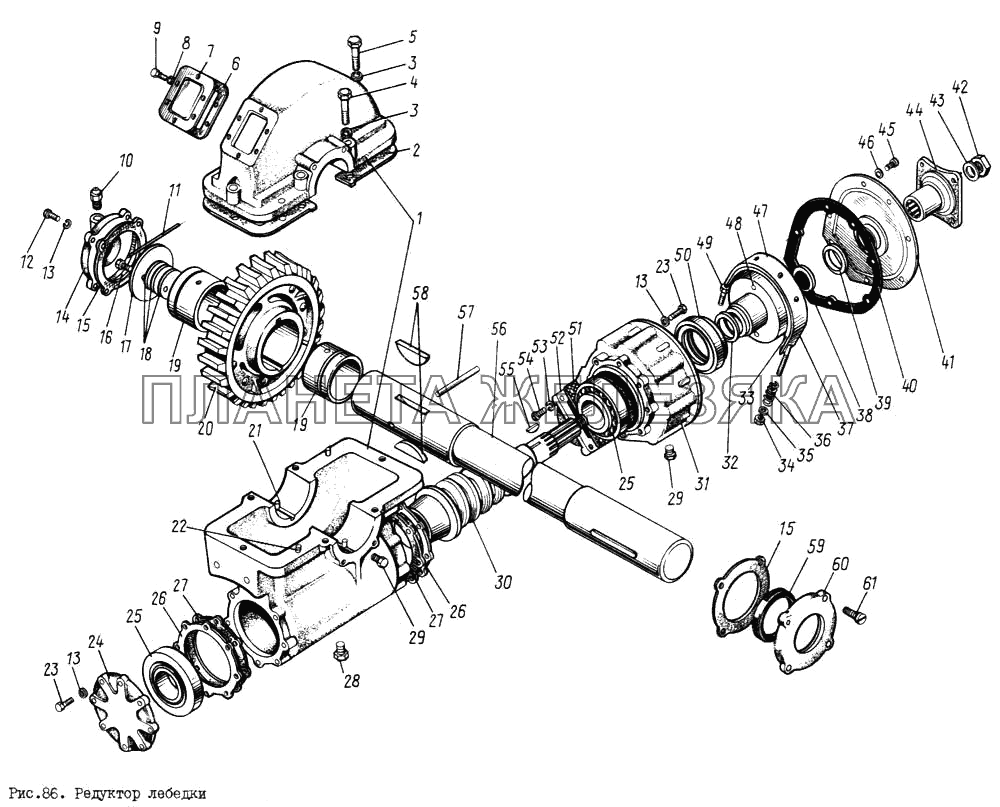

Картер редуктора лебедки Подробнее |
|
||
| 131-4501030-Б |
Вал лебедки с червячной шестерней в сборе Подробнее |
|
||
| 131-4501045-А |
Крышка картера редуктора лебедки Подробнее |
|
||
| 1 | 131-4501018-Б |
Картер редуктора лебедки в сборе Подробнее |
|
|
| 2 | 121-4501046 |
Прокладка крышки картера Подробнее |
|
|
| 3 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 200372-П8 |
Болт крепления крышки картера Подробнее |
|
|
| 5 | 200372-П8 |
Болт крепления крышки картера Подробнее |
|
|
| 6 | 123В-4501051 |
Прокладка крышки люка картера Подробнее |
|
|
| 7 | 123В-4501050 |
Крышка люка картера Подробнее |
|
|
| 8 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 201416-П8 |
Болт Подробнее |
|
|
| 10 | 304814-П |
Масленка в сборе Подробнее |
|
|
| 11 | 258252-П |
Шплинт-проволока Подробнее |
|
|
| 12 | 201500-П8 |
Болт Подробнее |
|
|
| 13 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 14 | 131-4501028 |
Крышка упорная вала барабана лебедки Подробнее |
|
|
| 15 | 131-4501033 |
Прокладка крышек вала барабана лебедки Подробнее |
|
|
| 16 | 301201-П8 |
Болт Подробнее |
|
|
| 17 | 131-4501125 |
Шайба установочная вала барабана Подробнее |
|
|
| 18 | 123В-4501122 |
Шайба регулировочная вала барабана толщиной 0,1 мм (количество деталей - по потребности) Подробнее |
|
|
| 18 | 123В-4501123 |
Шайба регулировочная вала барабана толщиной 0,3 мм (количество деталей - по потребности) Подробнее |
|
|
| 18 | 123В-4501124 |
Шайба регулировочная вала барабана толщиной 0,5 мм (количество деталей - по потребности) Подробнее |
|
|
| 19 | 123В-4501022 |
Втулка картера редуктора Подробнее |
|
|
| 20 | 157К-4501035 |
Червячное колесо редуктора лебедки в сборе Подробнее |
|
|
| 21 | 258626-П |
Штифт втулки установочный Подробнее |
|
|
| 22 | 305417-П |
Штифт установочный Подробнее |
|
|
| 23 | 200315-П8 |
Болт Подробнее |
|
|
| 24 | 131-4501084 |
Крышка переднего подшипника червяка редуктора лебедки Подробнее |
|
|
| 25 | 306482-П |
Подшипник червяка редуктора лебедки в сборе Подробнее |
|
|
| 26 | 123В-4501066 |
Прокладка крышек подшипников регулировочная толщиной 1 мм (количество деталей - по потребности) Подробнее |
|
|
| 26 | 123В-4501067 |
Прокладка крышек подшипников регулировочная толщиной 0,05 мм (количество деталей - по потребности) Подробнее |
|
|
| 26 | 123В-4501068 |
Прокладка крышек подшипников регулировочная толщиной 0,1 мм (количество деталей - по потребности) Подробнее |
|
|
| 26 | 123В-4501069 |
Прокладка крышек подшипников регулировочная толщиной 0,2 мм (количество деталей - по потребности) Подробнее |
|
|
| 26 | 123В-4501070 |
Прокладка крышек подшипников регулировочная толщиной 0,5 мм (количество деталей - по потребности) Подробнее |
|
|
| 27 | 123В-4501098 |
Прокладка крышки подшипников Подробнее |
|
|
| 28 | 483015-П29 |
Пробка КГ 1/2" Подробнее |
|
|
| 29 | 262541-П8 |
Пробка коническая Подробнее |
|
|
| 29 | 262541-П8 |
Пробка коническая Подробнее |
|
|
| 30 | 131-4501060-Б |
Червяк редуктора лебедки Подробнее |
|
|
| 31 | 123В-4501176-А |
Крышка подшипника червяка редуктора лебедки задняя в сборе Подробнее |
|
|
| 32 | 121-4501180 |
Прокладка барабана тормоза червяка редуктора Подробнее |
|
|
| 33 | 121-4501170 |
Накладка ленты тормоза червяка лебедки Подробнее |
|
|
| 34 | 250508-П8 |
Гайка Подробнее |
|
|
| 35 | 121-4501173 |
Шайба опорная пружины Подробнее |
|
|
| 36 | 120-3514041 |
Пружина Подробнее |
|
|
| 37 | 255869-П |
Заклепка крепления ленты тормоза Подробнее |
|
|
| 38 | 305603-П |
Шайба Подробнее |
|
|
| 39 | 131-4501297 |
Уплотнитель крышки тормоза Подробнее |
|
|
| 40 | 123В-4501178 |
Прокладка крышки тормоза редуктора Подробнее |
|
|
| 41 | 131-4501176 |
Крышка тормоза редуктора с корпусом в сборе Подробнее |
|
|
| 42 | 157К-4206111 |
Гайка крепления фланца Подробнее |
|
|
| 43 | 252019-П8 |
Шайба Подробнее |
|
|
| 44 | 131-4501031 |
Фланец вала червяка редуктора Подробнее |
|
|
| 45 | 201416-П8 |
Болт Подробнее |
|
|
| 46 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 47 | 121-4501160 |
Лента тормоза редуктора с наконечником в сборе Подробнее |
|
|
| 48 | 123В-4501150 |
Барабан тормоза червяка редуктора лебедки Подробнее |
|
|
| 49 | 250512-П8 |
Гайка Подробнее |
|
|
 |
50 | 307674-П |
Манжета Подробнее |
|
| 51 | 123В-4501187 |
Прокладка крышки пружины тормоза лебедки Подробнее |
|
|
| 52 | 123В-4501185 |
Крышка пружины тормоза Подробнее |
|
|
| 53 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 54 | 201420-П8 |
Болт Подробнее |
|
|
| 55 | 304901-П |
Шпонка крепления барабана тормоза Подробнее |
|
|
| 56 | 131-4501034-Б |
Вал барабана лебедки Подробнее |
|
|
| 57 | 305420-П |
Штифт крепления червячного колеса Подробнее |
|
|
| 58 | 304909-П |
Шпонка червячного колеса Подробнее |
|
|
| 59 | 307658-П |
Манжета Подробнее |
|
|
| 60 | 131-4501089 |
Крышка подшипника вала барабана Подробнее |
|
|
| 61 | 302188-П8 |
Винт крепления крышки Подробнее |
|
