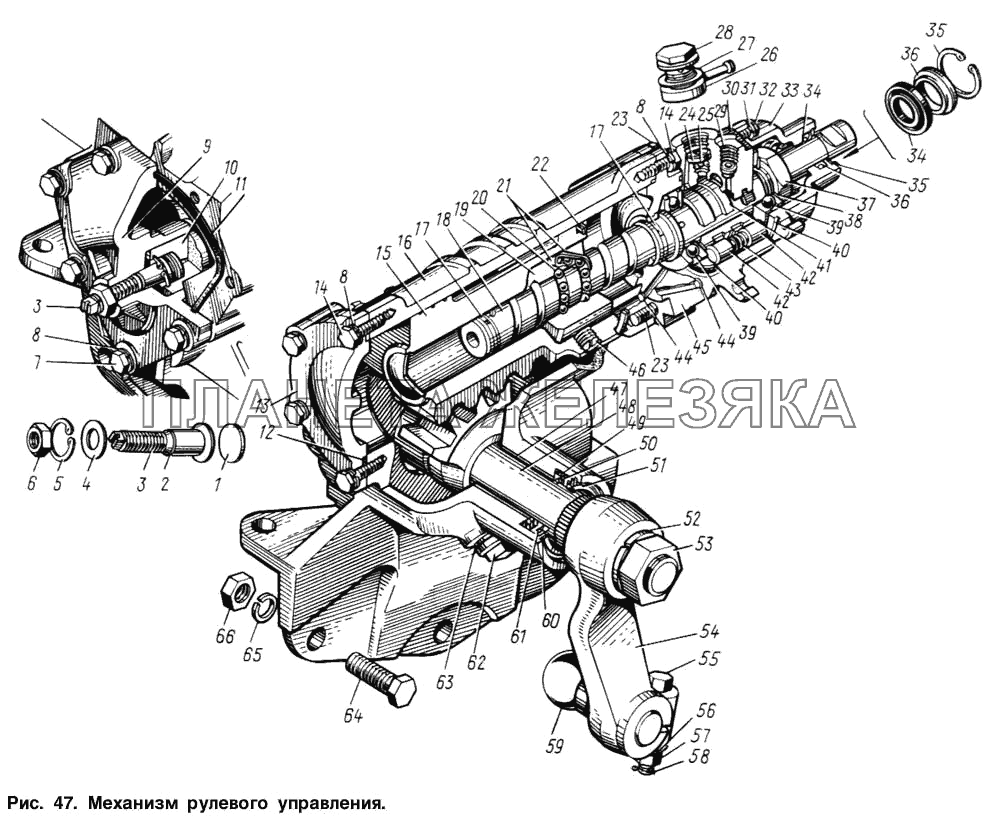

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3401090-Г |
Сошка рулевого управления Подробнее |
|
||
| 130-3401355 |
Винт рулевого управления с шариковой гайкой и шариками в сборе Подробнее |
|
||
| 130-3407194 |
Насос гидроусилителя механизма рулевого управления в сборе Подробнее |
|
||
 |
130-3430012 |
Клапан управления гидроусилителем руля в сборе Подробнее |
||
| 137-3402199 |
Насос гидроусилителя без бачка в сборе Подробнее |
|
||
| 137-3430012 |
Комплект клапана управления гидроусилителем рулевого управления в сборе Подробнее |
|
||
| 137-3430175 |
Пружина предохранительного клапана Подробнее |
|
||
| 137-3430176 |
Направляющая пружины Подробнее |
|
||
| 1 | 130-3401176-Б |
Шайба упорная регулировочного винта рулевого управления Подробнее |
|
|
| 2 | 130-3401175-Б |
Кольцо уплотнительное регулировочного винта Подробнее |
|
|
| 3 | 130-3401163-Б |
Винт вала сошки рулевого управления регулировочный Подробнее |
|
|
| 4 | 130-3401140-Б |
Шайба регулировочная 2,74 мм Подробнее |
|
|
| 4 | 130-3401141-Б |
Шайба регулировочная 2,80 мм Подробнее |
|
|
| 4 | 130-3401142-Б |
Шайба регулировочная 2,86 мм Подробнее |
|
|
| 4 | 130-3401143-Б |
Шайба регулировочная Подробнее |
|
|
| 4 | 130-3401144-Б |
Шайба регулировочная 2,98 мм Подробнее |
|
|
| 4 | 137-3430177 |
Шайба регулировочная Подробнее |
|
|
| 5 | 130-3401395 |
Кольцо стопорное регулировочного винта рулевого управления Подробнее |
|
|
| 6 | 250559-П8 |
Гайка Подробнее |
|
|
| 7 | 201501-П8 |
Болт Подробнее |
|
|
| 8 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 8 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 130-3401082-Б |
Крышка боковая картера рулевого управления Подробнее |
|
|
| 10 | 130-3401063-Б |
Вал сошки рулевого управления с регулировочным винтом и боковой крышкой в сборе Подробнее |
|
|
| 11 | 130-3401531 |
Кольцо уплотнительное боковой крышки рулевого управления Подробнее |
|
|
| 12 | 130-3401381 |
Кольцо уплотнительное картера и нижней крышки рулевого управления Подробнее |
|
|
| 13 | 130-3401529-А2 |
Крышка картера рулевого управления нижняя Подробнее |
|
|
| 14 | 201499-П8 |
Болт Подробнее |
|
|
| 14 | 201499-П8 |
Болт Подробнее |
|
|
| 15 | 130-3401410-В |
Рейка-поршень рулевого управления с заглушкой в сборе Подробнее |
|
|
| 16 | 130-3401010-Б |
Картер механизма рулевого управления в сборе Подробнее |
|
|
| 17 | 130-3401361 |
Кольцо уплотнительное Подробнее |
|
|
| 18 | 130-3401359 |
Винт рулевого управления Подробнее |
|
|
| 19 | 130-3401038 |
Гайка шариковая рулевого управления Подробнее |
|
|
| 20 | 306266-П |
Шарик 7,144 - 4+/-14 Подробнее |
|
|
| 21 | 130-3401179 |
Желоб шариковой гайки рулевого управления Подробнее |
|
|
| 22 | 130-3401415 |
Кольцо поршневое рейки-поршня Подробнее |
|
|
| 23 | 200322-П8 |
Болт Подробнее |
|
|
| 24 | 130-3430220 |
Корпус обратного клапана гидроусилителя руля в сборе Подробнее |
|
|
| 25 | 306206-П |
Шарик Подробнее |
|
|
| 26 | 137-3430167-02 |
Угольник управления гидроусилителем руля в сборе Подробнее |
|
|
| 26 | 300226-П |
Угольник шланга низкого давления Подробнее |
|
|
| 27 | 305661-П |
Шайба уплотнительная Подробнее |
|
|
| 27 | 305661-П |
Шайба уплотнительная Подробнее |
|
|
| 28 | 137-3430173 |
Болт угольника Подробнее |
|
|
| 28 | 301378-П8 |
Болт Подробнее |
|
|
| 29 | 300102-П |
Седло уплотнительное Подробнее |
|
|
| 30 | 130-3430014 |
Корпус клапана управления гидроусилителем с седлом в сборе Подробнее |
|
|
| 30 | 137-3430014 |
Корпус клапана управления гидроусилителем с седлом в сборе Подробнее |
|
|
| 31 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 32 | 201458--П8 |
Болт крепления верхней крышки Подробнее |
|
|
| 33 | 130-3401421-Б |
Крышка картера рулевого управления верхняя Подробнее |
|
|
| 34 | 307600-П |
Манжета Подробнее |
|
|
| 35 | 307769-П2 |
Кольцо стопорное Подробнее |
|
|
| 36 | 130-3401431 |
Манжета сальника винта рулевого управления наружная Подробнее |
|
|
| 37 | 303273-П |
Гайка Подробнее |
|
|
| 38 | 111-3401373 |
Шайба пружинная Подробнее |
|
|
| 39 | 306560-П |
Подшипник шариковый упорный Подробнее |
|
|
| 40 | 130-3430027 |
Кольцо уплотнительное Подробнее |
|
|
| 41 | 130-3430115 |
Золотник клапана Подробнее |
|
|
| 42 | 130-3430141 |
Плунжер клапана реактивный Подробнее |
|
|
| 43 | 130-3430063 |
Пружина клапана реактивная Подробнее |
|
|
| 44 | 130-3430139 |
Кольцо уплотнительное Подробнее |
|
|
| 45 | 130-3401378 |
Крышка промежуточная картера рулевого управления в сборе Подробнее |
|
|
 |
46 | 130-3401417 |
Винт установочный шариковой гайки рулевого управления Подробнее |
|
| 47 | 130-3401076-Б |
Втулка вала сошки рулевого управления Подробнее |
|
|
| 48 | 130-3401065-Б |
Вал сошки рулевого управления в сборе Подробнее |
|
|
| 49 | 309754-П |
Манжета вала сошки рулевого управления в сборе Подробнее |
|
|
| 50 | 130-3401033-Б |
Кольцо упорное сальника вала сошки Подробнее |
|
|
| 51 | 309779-П |
Манжета Подробнее |
|
|
| 52 | 252165-П2 |
Шайба пружинная Подробнее |
|
|
| 53 | 413034-П8 |
Гайка Подробнее |
|
|
| 54 | 130-3401087-А2 |
Комплект сошки рулевого управления с пальцем Подробнее |
|
|
| 55 | 301514-П8 |
Болт Подробнее |
|
|
| 56 | 252138-П2 |
Шайба пружинная Подробнее |
|
|
| 57 | 250559-П8 |
Гайка Подробнее |
|
|
| 58 | 258041-П8 |
Шплинт Подробнее |
|
|
| 59 | 130-3003032 |
Палец сошки рулевого управления шаровой Подробнее |
|
|
| 60 | 308182-П2 |
Кольцо стопорное манжеты вала сошки руля Подробнее |
|
|
| 61 | 305857-П8 |
Шайба Подробнее |
|
|
| 62 | 305045-П |
Пробка магнитная в сборе Подробнее |
|
|
| 63 | 305849-П |
Шайба Подробнее |
|
|
| 64 | 201612-П8 |
Болт Подробнее |
|
|
| 65 | 252138-П2 |
Шайба пружинная Подробнее |
|
|
| 66 | 250559-П8 |
Гайка Подробнее |
|
