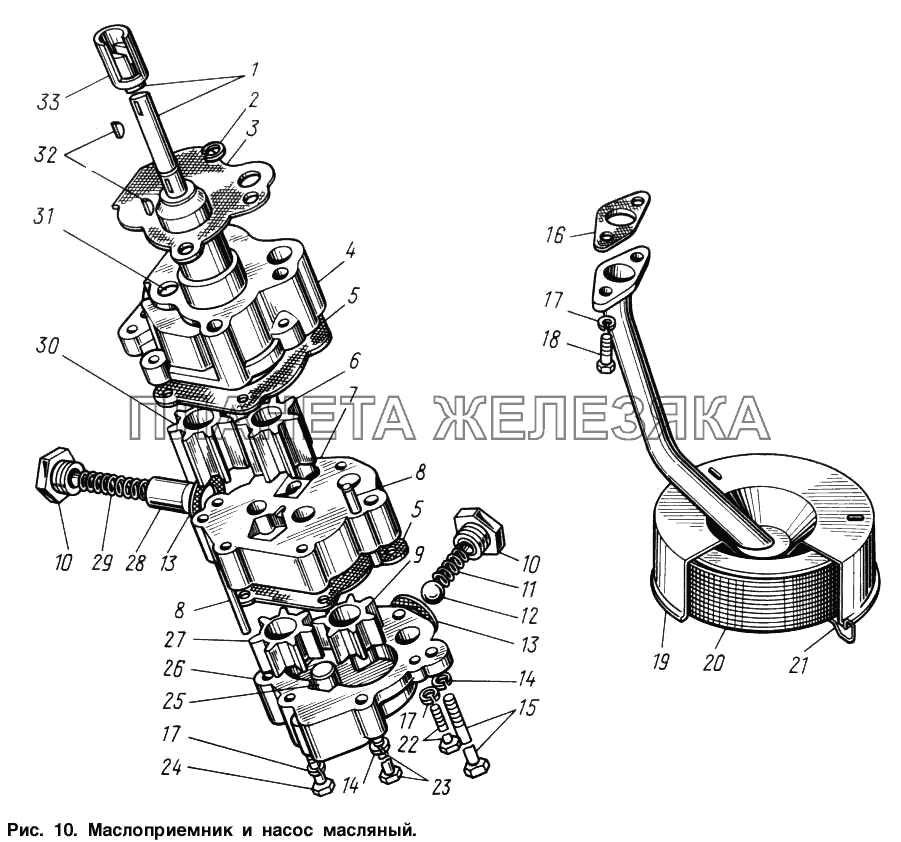

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
130-1011010-Б2 |
Насос масляный в сборе Подробнее |
||
| 130-1011016-Б |
Корпус верхней секции масляного насоса с осью в сборе Подробнее |
|
||
| 130-1011050-В |
Крышка масляного насоса в сборе Подробнее |
|
||
| 130-1011108-Б |
Корпус нижней секции масляного насоса в сборе Подробнее |
|
||
| 131-1010010-В |
Маслоприемник в сборе Подробнее |
|
||
| 1 | 130-1011042-В |
Вал масляного насоса Подробнее |
|
|
| 2 | 120-1011047 |
Кольцо стопорное пружинное Подробнее |
|
|
| 3 | 130-1011061 |
Прокладка корпуса масляного насоса Подробнее |
|
|
| 4 | 130-1011020-В |
Корпус верхней секции масляного насоса Подробнее |
|
|
| 5 | 130-1011065-Б |
Прокладка крышки масляного насоса толщиной 0,17 мм Подробнее |
|
|
| 6 | 130-1011045-Б |
Шестерня ведущая верхней секции масляного насоса Подробнее |
|
|
| 7 | 130-1011052-Г |
Крышка масляного насоса Подробнее |
|
|
| 8 | 305443-П8 |
Штифт Подробнее |
|
|
| 9 | 130-1011049-А |
Шестерня ведущая нижней секции масляного насоса Подробнее |
|
|
| 10 | 130-1011062 |
Пробка редукционного и перепускного клапанов Подробнее |
|
|
| 11 | 124-1011058 |
Пружина перепускного клапана Подробнее |
|
|
| 12 | 306200-П |
Шарик Подробнее |
|
|
| 13 | 307270-П |
Прокладка Подробнее |
|
|
| 14 | 252156-П2 |
Шайба пружинная Подробнее |
|
|
| 15 | 200232-П |
Болт крепления корпуса масляного насоса короткий Подробнее |
|
|
| 16 | 130-1010037-Б |
Прокладка фланца трубки маслоприемника Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 18 | 201456-П8 |
Болт Подробнее |
|
|
| 19 | 131-1010024-В |
Колпак маслоприемника с трубкой в сборе Подробнее |
|
|
| 20 | 130-1010040-Б |
Сетка маслоприемника в сборе Подробнее |
|
|
| 21 | 130-1010075-Б |
Замок сетки маслоприемника Подробнее |
|
|
| 22 | 200277-П8 |
Болт Подробнее |
|
|
| 23 | 301057-П |
Болт Подробнее |
|
|
| 24 | 200273-П8 |
Болт Подробнее |
|
|
| 25 | 130-1011027 |
Ось ведомой шестерни нижней секции масляного насоса Подробнее |
|
|
| 26 | 130-1011110-Б |
Корпус нижней секции масляного насоса Подробнее |
|
|
| 27 | 130-1011037-А2 |
Шестерня ведомая нижней секции масляного насоса Подробнее |
|
|
| 28 | 130-1011090 |
Плунжер клапана центробежного маслоочистителя Подробнее |
|
|
| 29 | 130-1011058-Б |
Пружина редукционного клапана Подробнее |
|
|
| 30 | 130-1011032-Б |
Шестерня ведомая верхней секции масляного насоса Подробнее |
|
|
| 31 | 130-1011025-Б |
Ось ведомой шестерни верхней секции масляного насоса Подробнее |
|
|
| 32 | 304905-П |
Шпонка Подробнее |
|
|
| 33 | 111-1011043 |
Втулка масляного насоса центрирующая Подробнее |
|
