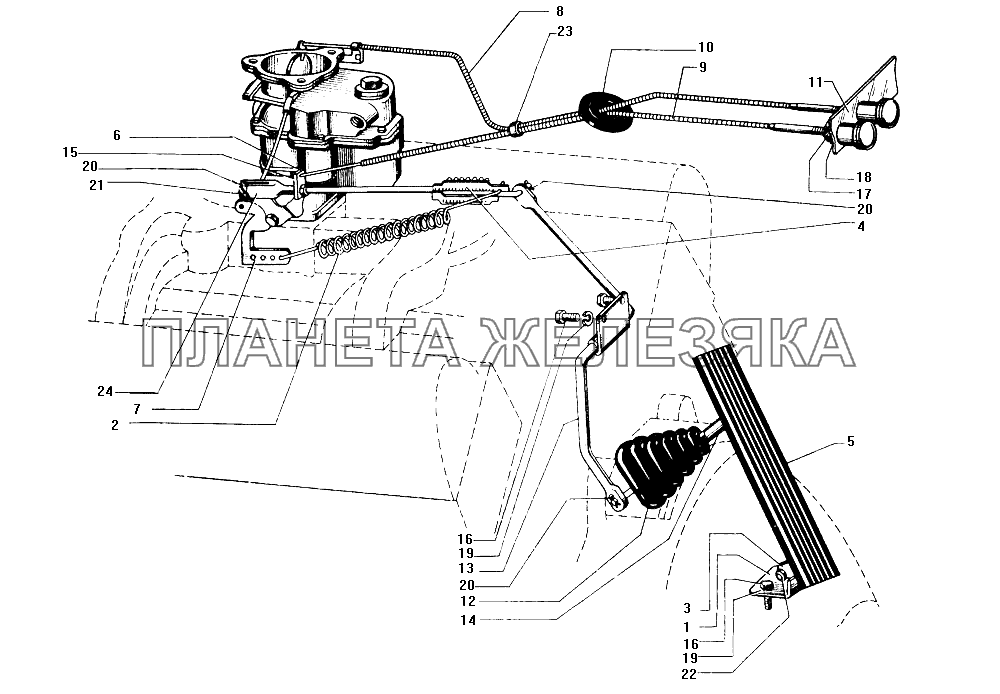

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130К-1108032 |
Тяга с валиком в сборе Подробнее |
|
||
| 220105-П8 |
Винт Подробнее |
|
||
| 250508-П29 |
Гайка Подробнее |
|
||
| 252134-П2 |
Шайба пружинная Подробнее |
|
||
| 301052-П8 |
Болт Подробнее |
|
||
| 1 | 120-1108042 |
Кронштейн педали Подробнее |
|
|
 |
2 | 121-1108065 |
Пружина оттяжная Подробнее |
|
| 3 | 130-1108010 |
Педаль акселератора в сборе Подробнее |
|
|
| 4 | 130-1108040-А2 |
Тяга акселератора промежуточная в сборе Подробнее |
|
|
| 5 | 130-1108048-Б |
Накладка педали акселератора Подробнее |
|
|
| 5 | 130-1108049-А |
Накладка педали акселератора Подробнее |
|
|
| 6 | 130-1108067-А |
Ушко пружины Подробнее |
|
|
| 7 | 130-1108072-01 |
Скоба Подробнее |
|
|
| 8 | 130-1108100-Б |
Тяга воздушной заслонки карбюратора в сборе Подробнее |
|
|
| 9 | 130-1108120-Б |
Тяга ручного управления акселератором в сборе Подробнее |
|
|
| 10 | 130-1108663 |
Втулка уплотнительная Подробнее |
|
|
| 11 | 130-3903049-А |
Табличка кнопок управления указательная Подробнее |
|
|
| 11 | 130-3903053 |
Таблица указательная кнопок управлении тягами воздушной заслонки и ручного газа Подробнее |
|
|
| 12 | 130-5301307 |
Уплотнитель тяги акселератора Подробнее |
|
|
| 13 | 130К-1108030 |
Валик акселератора с кронштейном в сборе Подробнее |
|
|
| 14 | 150В-1108034 |
Тяга педали акселератора в сборе Подробнее |
|
|
| 15 | 16-0685 |
Зажим жилы троса тяги ручного управления акселератором Подробнее |
|
|
| 16 | 201454-П29 |
Болт Подробнее |
|
|
 |
17 | 250515-П29 |
Гайка Подробнее |
|
| 18 | 252037-П29 |
Шайба Подробнее |
|
|
| 19 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 20 | 258012-П29 |
Шплинт Подробнее |
|
|
 |
21 | 260012-П29 |
Палец Подробнее |
|
 |
22 | 260025-П29 |
Палец Подробнее |
|
| 23 | 308356-П29 |
Хомутик ленточный Подробнее |
|
|
| 24 | 509501-П8 |
Вилка Подробнее |
|
