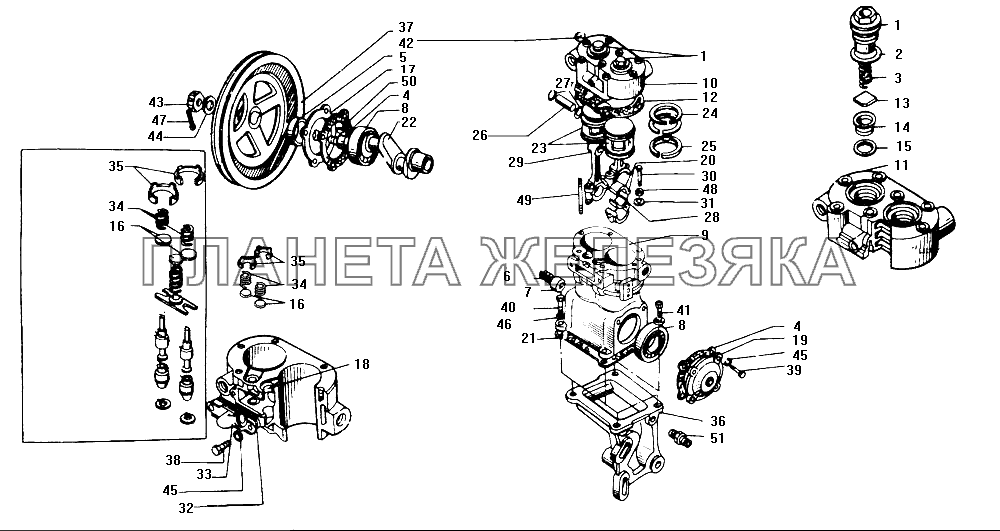

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3509010-Б |
Компрессор в сборе Подробнее |
|
||
| 130-3509167-01 |
Комплект поршневых колец Подробнее |
|
||
| 130-3509167-61 |
Комплект поршневых колец, увеличенных на 0,4мм по диаметру Подробнее |
|
||
| 130-3509167-62 |
Комплект поршневых колец, увеличенных на 0,8мм по диаметру Подробнее |
|
||
| 1 | 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 2 | 120-3509045 |
Прокладка пробки Подробнее |
|
|
| 3 | 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
| 4 | 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее |
|
|
| 5 | 120-3509070-А2 |
Манжета передней крышки картера в сборе Подробнее |
|
|
| 6 | 120-3509093 |
Пружина уплотнителя задней крышки Подробнее |
|
|
| 7 | 120-3509094-01 |
Уплотнитель задней крышки Подробнее |
|
|
| 8 | 120-3509113 |
Подшипник компрессора 207К5 Подробнее |
|
|
| 9 | 130-3509022-11 |
Блок-картер в сборе Подробнее |
|
|
| 10 | 130-3509039-03 |
Головка компрессора в сборе Подробнее |
|
|
| 11 | 130-3509040-02 |
Головка компрессора Подробнее |
|
|
| 12 | 130-3509043-А |
Прокладка головки блока цилиндров компрессора 0,8 мм Подробнее |
|
|
 |
13 | 130-3509050 |
Клапан нагнетательный Подробнее |
|
| 14 | 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
|
| 15 | 130-3509055 |
Прокладка седла нагнетательного клапана Подробнее |
|
|
| 16 | 130-3509056 |
Клапан впускной Подробнее |
|
|
| 17 | 130-3509060-А |
Крышка передняя Подробнее |
|
|
| 18 | 130-3509069 |
Седло впускного клапана Подробнее |
|
|
| 19 | 130-3509090-Б |
Крышка картера компрессора задняя Подробнее |
|
|
| 20 | 130-3509092 |
Вкладыш шатуна компрессора Подробнее |
|
|
| 20 | 130-3509092-61 |
Вкладыш, уменьшенный на 0,3 мм по диаметру Подробнее |
|
|
| 20 | 130-3509092-62 |
Вкладыш, уменьшенный на 0,6 мм по диаметру Подробнее |
|
|
| 21 | 130-3509103-Б |
Прокладка нижней крышки картера компрессора Подробнее |
|
|
| 22 | 130-3509107 |
Вал коленчатый с комплектом шатунных вкладышей Подробнее |
|
|
| 22 | 130-3509110-21 |
Вал коленчатый Подробнее |
|
|
| 23 | 130-3509160-02 |
Поршень номинального размера Подробнее |
|
|
| 23 | 130-3509160-61 |
Поршень, увеличенный на 0,4 мм по диаметру Подробнее |
|
|
| 23 | 130-3509160-62 |
Поршень увеличенный на 0,8 мм по диаметру Подробнее |
|
|
| 24 | 130-3509164-01 |
Кольцо компрессионное Подробнее |
|
|
| 24 | 130-3509164-61 |
Кольцо компрессионное, увеличенное на 0,4 мм по диаметру Подробнее |
|
|
| 24 | 130-3509164-62 |
Кольцо компрессионное, увеличенное на 0,8 мм по диаметру Подробнее |
|
|
| 25 | 130-3509166 |
Кольцо поршня маслосъемное Подробнее |
|
|
| 25 | 130-3509166-Р1 |
Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру Подробнее |
|
|
| 25 | 130-3509166-Р2 |
Кольцо маслосъемное увеличенное на 0,8 мм по диаметру Подробнее |
|
|
| 26 | 130-3509170 |
Палец поршневой Подробнее |
|
|
| 27 | 130-3509172 |
Кольцо пальца стопорное Подробнее |
|
|
| 28 | 130-3509150-05 |
Шатун с поршнем в сборе Подробнее |
|
|
| 28 | 130-3509180-04 |
Шатун в сборе Подробнее |
|
|
| 29 | 130-3509194 |
Втулка верхней головки шатуна компрессора Подробнее |
|
|
| 30 | 130-3509200-10 |
Болт Подробнее |
|
|
| 31 | 130-3509201-01 |
Шайба замочная Подробнее |
|
|
| 32 | 130-3509240 |
Прокладка патрубка подвода воздуха Подробнее |
|
|
| 33 | 130-3509275-Б |
Патрубок компрессора впускной Подробнее |
|
|
| 34 | 130-3509328 |
Пружина впускного клапана Подробнее |
|
|
| 35 | 130-3509363 |
Направляющая впускного клапана Подробнее |
|
|
| 36 | 133-3509100-10 |
Крышка нижняя Подробнее |
|
|
| 37 | 157К-3509130 |
Шкив компрессора Подробнее |
|
|
| 38 | 201456-П8 |
Болт Подробнее |
|
|
| 39 | 201458-П8 |
Болт Подробнее |
|
|
| 40 | 201499-П8 |
Болт Подробнее |
|
|
| 41 | 201501-П8 |
Болт Подробнее |
|
|
| 42 | 250511-П8 |
Гайка Подробнее |
|
|
| 43 | 250907-П8 |
Гайка Подробнее |
|
|
| 44 | 252018-П8 |
Шайба Подробнее |
|
|
| 45 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 46 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 47 | 258054-П8 |
Шплинт Подробнее |
|
|
| 48 | 303180-01 |
Гайка Подробнее |
|
|
| 49 | 308612-П8 |
Шпилька Подробнее |
|
|
| 50 | 418251-П |
Шпонка сегментная Подробнее |
|
|
| 51 | 421152-П8 |
Штуцер Подробнее |
|
