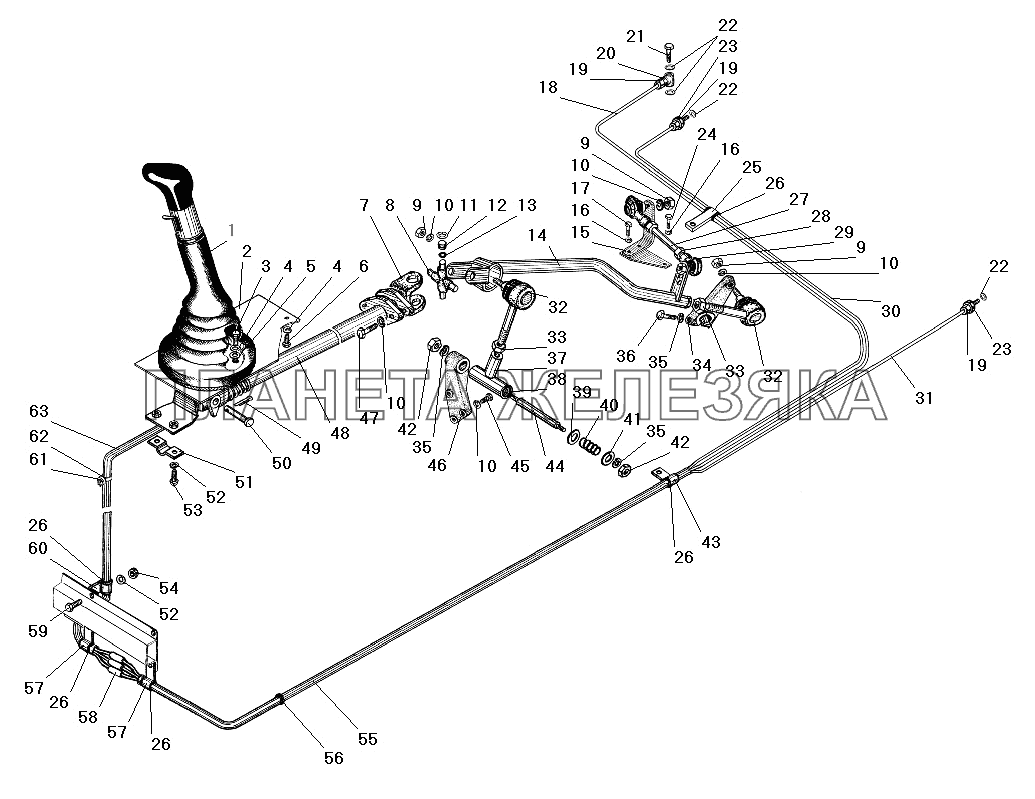

/83.gif "Установка управления коробкой передач УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 63645-1703016-10 |
Рычаг переключения Подробнее |
|
|
| 2 | 63645-1703076 |
Кожух Подробнее |
|
|
 |
3 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 4 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 252005-П29 |
Шайба 8 Подробнее |
|
|
 |
6 | 201453-П29 |
Болт М8-6gх14 Подробнее |
|
| 7 | 63645-1703130-10 |
Вилка кардана с фланцем Подробнее |
|
|
| 8 | ИМЗ-8.103-05311 |
Крестовина кардана Подробнее |
|
|
| 9 | 250517-П29 |
Гайка М10х1,25 Подробнее |
|
|
| 10 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 11 | 5323РХ-1703073 |
Кольцо В19 Подробнее |
|
|
| 12 | 904700К2С10 |
Подшипник роликовый игольчатый Подробнее |
|
|
| 13 | 010-013-19-2-2 |
Кольцо уплотнительное резиновое Подробнее |
|
|
| 14 | 63645-1703060-10 |
Хвостовик Подробнее |
|
|
| 15 | 63645-1703075 |
Кронштейн с пластиной Подробнее |
|
|
| 16 | 252135-П29 |
Шайба 8Т Подробнее |
|
|
| 17 | 201461-П29 |
Болт М8-6gх32 Подробнее |
|
|
| 18 | 63645-1772020 |
Трубка Подробнее |
|
|
| 19 | 63645-1772033 |
Гайка накидная Подробнее |
|
|
| 20 | 63645-1772042 |
Наконечник Подробнее |
|
|
| 21 | 5323ЯХ-1772036 |
Болт Подробнее |
|
|
| 22 | 43223-1015753 |
Прокладка уплотнительная Подробнее |
|
|
| 23 | 63645-1772034 |
Переходник Подробнее |
|
|
 |
24 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 25 | 63645-1772050 |
Хомут Подробнее |
|
|
| 26 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 27 | 63645-1703113 |
Стержень Подробнее |
|
|
 |
28 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
 |
29 | 362-1703521 |
Наконечник Подробнее |
|
| 30 | 63645-1772018 |
Трубка Подробнее |
|
|
| 31 | 63645-1772019 |
Трубка Подробнее |
|
|
 |
32 | 362-1703420 |
Хвостовик Подробнее |
|
| 33 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 34 | 63645-1703159 |
Рычаг валика переключения передач Подробнее |
|
|
| 35 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 36 | 201569-П29 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 37 | 63645-1703144-10 |
Рычаг поворотный Подробнее |
|
|
| 38 | 375-3504020 |
Втулка вала педали Подробнее |
|
|
| 39 | 63645-1703169 |
Шайба Подробнее |
|
|
| 40 | 63645-1703172 |
Пружина Подробнее |
|
|
| 41 | 63645-1703171 |
Шайба Подробнее |
|
|
 |
42 | 250514-П29 |
Гайка М12-6Н Подробнее |
|
| 43 | 339097-П29 |
Хомут 14 Подробнее |
|
|
| 44 | 63645-1703179 |
Ось Подробнее |
|
|
 |
45 | 200315-П29 |
Болт М10-6gх40 Подробнее |
|
| 46 | 63645-1703176 |
Кронштейн опоры Подробнее |
|
|
 |
47 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 48 | 63645-1703325 |
Тяга телескопическая Подробнее |
|
|
| 49 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
| 50 | 260097-П29 |
Палец 12х70 Подробнее |
|
|
| 51 | 5323РХ-1703103 |
Скоба Подробнее |
|
|
| 52 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 53 | 220105-П29 |
Винт М6-6gх16 Подробнее |
|
|
| 54 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 55 | 63645-1772021 |
Трубка защитная Подробнее |
|
|
| 56 | Н-202 |
Втулка Подробнее |
|
|
| 57 | 333620 |
Хомут Подробнее |
|
|
 |
58 | 64301-1703860 |
Переходник Подробнее |
|
| 59 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 60 | 339823-П29 |
Хомут Подробнее |
|
|
| 61 | 4209 9076 ЕД 12-8328 |
Хомут Подробнее |
|
|
| 62 | 4320-8101187 |
Уплотнитель Подробнее |
|
|
| 63 | 63645-1772025-10 |
Трубка защитная Подробнее |
|
