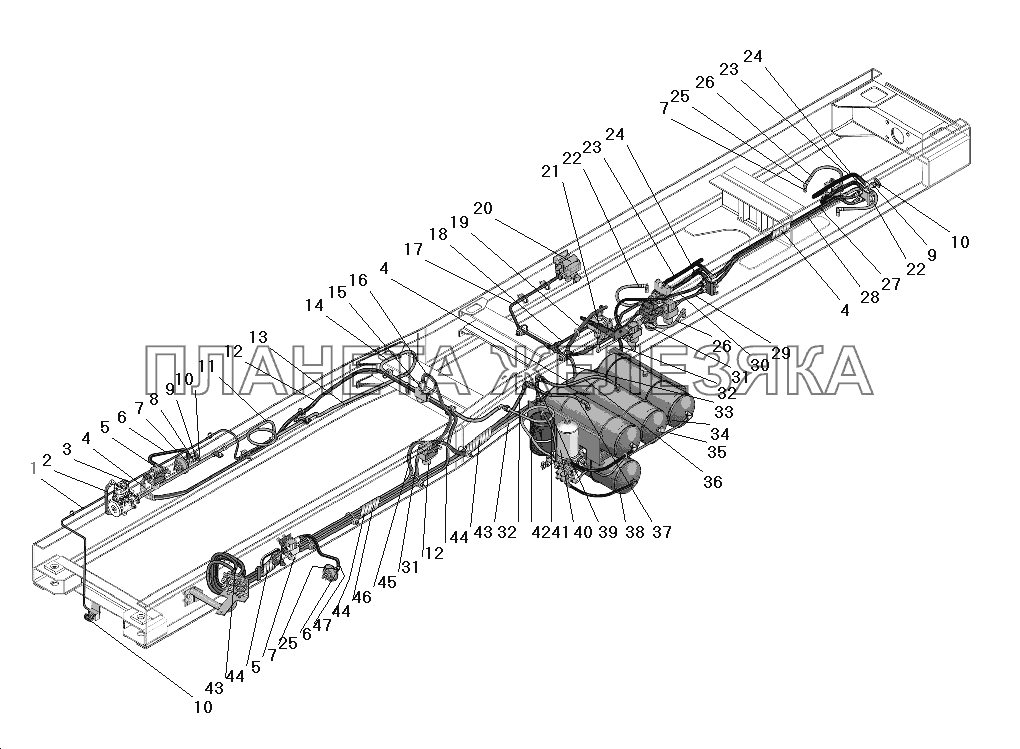

/145.gif "Трубопроводы и шланги привода рабочих тормозов УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6363-3506076 |
Трубка к буксирному прибору Подробнее |
|
|
| 2 | 6363-3506176 |
Трубка от компрессора первая Подробнее |
|
|
 |
3 | 5336-3509012-10 |
Компрессор Подробнее |
|
| 4 | 6363-3506108 |
Лента спиральная Подробнее |
|
|
| 5 | ВR9156-1132612 |
Модулятор АБС Подробнее |
|
|
| 6 | 6367-3506396 |
Шланг тормозов Подробнее |
|
|
| 7 | 623.7746 |
Гайка Подробнее |
|
|
| 8 | 337789 |
Тройник Подробнее |
|
|
| 9 | 4320-3514023 |
Прокладка Подробнее |
|
|
| 10 | 100-3515310-01 |
Клапан контрольного вывода Подробнее |
|
|
| 11 | 6363-3506178 |
Трубка от компрессора вторая Подробнее |
|
|
| 12 | 6363-3506216 |
Трубка на левый модулятор Подробнее |
|
|
| 13 | 6363-3506190 |
Трубка от компрессора третья Подробнее |
|
|
| 14 | 6363-3506182 |
Трубка от компрессора четвертая Подробнее |
|
|
 |
15 | 100-3534010 |
Клапан ограничения давления Подробнее |
|
| 16 | 6367-3506184 |
Трубка к тройнику Подробнее |
|
|
| 17 | 63645-3506238 |
Трубка к ускорительному клапану стояночного тормоза Подробнее |
|
|
| 18 | 63645-3506248 |
Трубка к регулятору тормозных сил, вторая Подробнее |
|
|
| 19 | 6363-3506220 |
Трубка от регулятора тормозных сил на тройник Подробнее |
|
|
 |
20 | 100-3518210-10 |
Клапан ускорительный Подробнее |
|
| 21 | 100-3533010-10 |
Регулятор тормозных сил Подробнее |
|
|
| 22 | 63645-3506156 |
Трубка к камере Подробнее |
|
|
| 23 | 63645-3506396 |
Шланг тормозов Подробнее |
|
|
| 24 | 4320-3506398-01 |
Шланг гибкий Подробнее |
|
|
| 25 | 334068 |
Угольник Подробнее |
|
|
| 26 | 63645-3506152 |
Трубка к камере Подробнее |
|
|
| 27 | 63645-3506228 |
Трубка к задней камере верхняя Подробнее |
|
|
| 28 | 63645-3506230 |
Трубка к задней камере нижняя Подробнее |
|
|
| 29 | 6363-3506226 |
Трубка от модулятора нижняя Подробнее |
|
|
| 30 | 6363-3506224 |
Трубка от модулятора верхняя Подробнее |
|
|
 |
31 | 100-3518010-10 |
Клапан ускорительный Подробнее |
|
| 32 | 63645-3506222 |
Трубка на ускорительный клапан Подробнее |
|
|
| 33 | 63645-3506214 |
Трубка к регулятору тормозных сил Подробнее |
|
|
 |
34 | 375-3513015-10 |
Баллон воздушный в сборе Подробнее |
|
| 35 | 6363-3506236 |
Трубка от блока подготовки к четвертому баллону Подробнее |
|
|
| 36 | 6363-3506204 |
Трубка от второго баллона первая Подробнее |
|
|
| 37 | 6363-3506202 |
Трубка от первого баллона первая Подробнее |
|
|
| 38 | 6363-3506200 |
Трубка от блока подготовки к баллону Подробнее |
|
|
| 39 | 6363-3506206 |
Трубка от второго баллона вторая Подробнее |
|
|
| 40 | 100-351110-10 |
Влагомаслоотделитель со встроенным регулятором давления Подробнее |
|
|
| 41 | 6363-3506240 |
Трубка к баллону адсорбера Подробнее |
|
|
| 42 | 6363-3506192 |
Трубка к клапану накачки шин Подробнее |
|
|
| 43 | 6363-3506210 |
Трубка от второго баллона третья Подробнее |
|
|
| 44 | 6363-3506107 |
Лента спиральная Подробнее |
|
|
| 45 | 63645-3506242 |
Трубка от ускорительного клапана к тормозному крану Подробнее |
|
|
| 46 | 63645-3506246 |
Трубка к переднему ускорительному клапану Подробнее |
|
|
| 47 | 6363-3506550 |
Прокладка защитная Подробнее |
|
