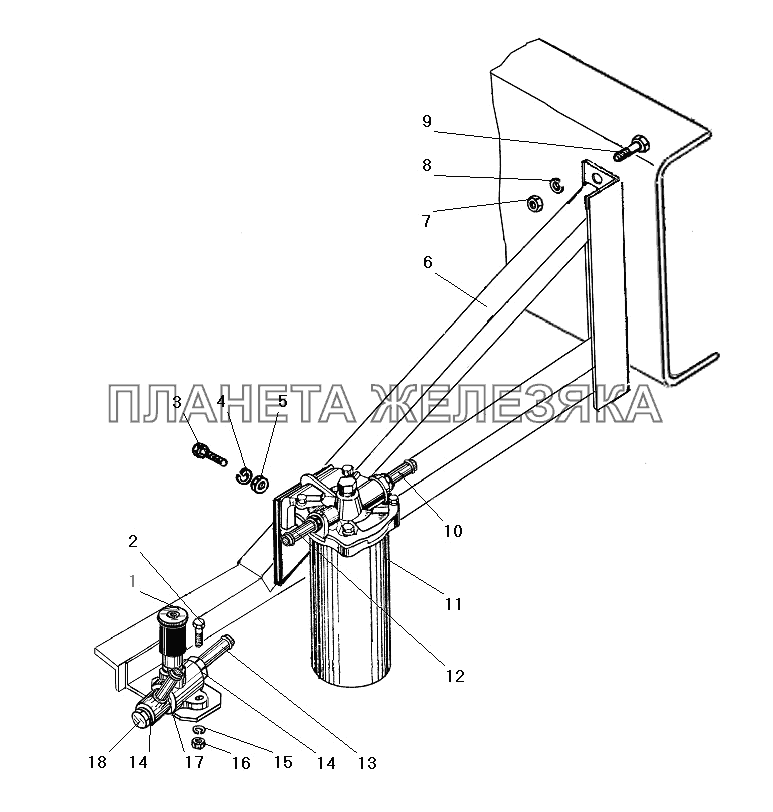

/46.gif "Установка топливоподкачивающего насоса и фильтра грубой очистки топлива УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 37.1141010 |
Ручной насос прокачки топлива Подробнее |
|
 |
2 | 201420-П29 |
Болт М6-6gх20 Подробнее |
|
| 3 | 201459-П29 |
Болт М8-6gх28 Подробнее |
|
|
| 4 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 6 | 63634-1101025-10 |
Кронштейн Подробнее |
|
|
| 7 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 8 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
9 | 201501-П29 |
Болт М10-6gх35 Подробнее |
|
| 10 | 4320Я-1104122 |
Штуцер Подробнее |
|
|
 |
11 | 204А-1105510-Б |
Фильтр грубой очистки топлива (ФГО) в сборе Подробнее |
|
| 12 | 5323-1104235 |
Штуцер Подробнее |
|
|
| 13 | 432001-1104122 |
Штуцер Подробнее |
|
|
| 14 | 4320-1104139 |
Прокладка уплотнительная Подробнее |
|
|
| 15 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 16 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 17 | 4320-1104040-01 |
Трубка Подробнее |
|
|
| 18 | 4320-1104134 |
Болт топливопроводный длиной 30 мм Подробнее |
|
