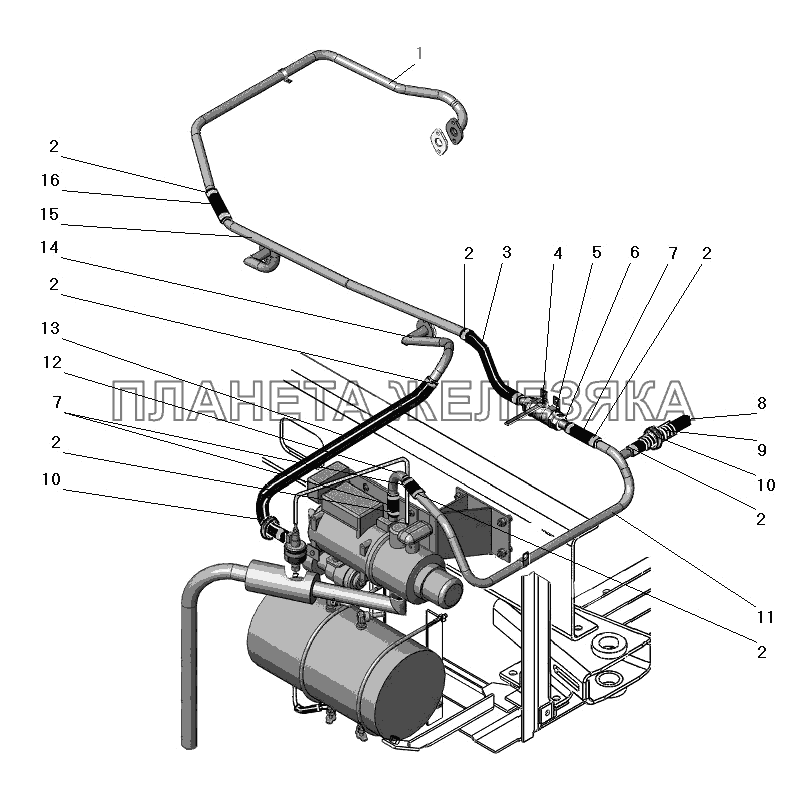

/42.gif "Трубопроводы и шланги системы предпускового подогрева двигателя УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6363-1015559 |
Труба подводящая левая Подробнее |
|
|
| 2 | 00.10.00-02 |
Хомут червячный (20-32) Подробнее |
|
|
| 3 | 63685-1015069 |
Рукав-деталь 20-28-50-0,3(3) Подробнее |
|
|
| 4 | 37 1222 7022 05 |
Кран DN20 Подробнее |
|
|
| 5 | 334929 |
Контргайка 20 Подробнее |
|
|
| 6 | 4320Я3-1015289 |
Переходник Подробнее |
|
|
| 7 | 375-1015104 |
Шланг соединительный Подробнее |
|
|
| 8 | 6363-1015064 |
Рукав-деталь 20-28-1000-0,3(3) Подробнее |
|
|
| 9 | 5323РХ-8101481 |
Броня шланга Подробнее |
|
|
| 10 | 2108-3401228 |
Хомут Подробнее |
|
|
| 11 | 63685-1015270 |
Труба верхняя Подробнее |
|
|
| 12 | 6363-1015248 |
Трубопровод угловой Подробнее |
|
|
| 13 | 6363-1015542 |
Рукав-деталь 20-28-650-0,3(3) Подробнее |
|
|
| 14 | 6363-1015202 |
Труба отводящая Подробнее |
|
|
| 15 | 6363-1015552 |
Труба подводящая правая Подробнее |
|
|
| 16 | 375-1015058 |
Рукав-деталь 20-28-120-0,3(3) Подробнее |
|
