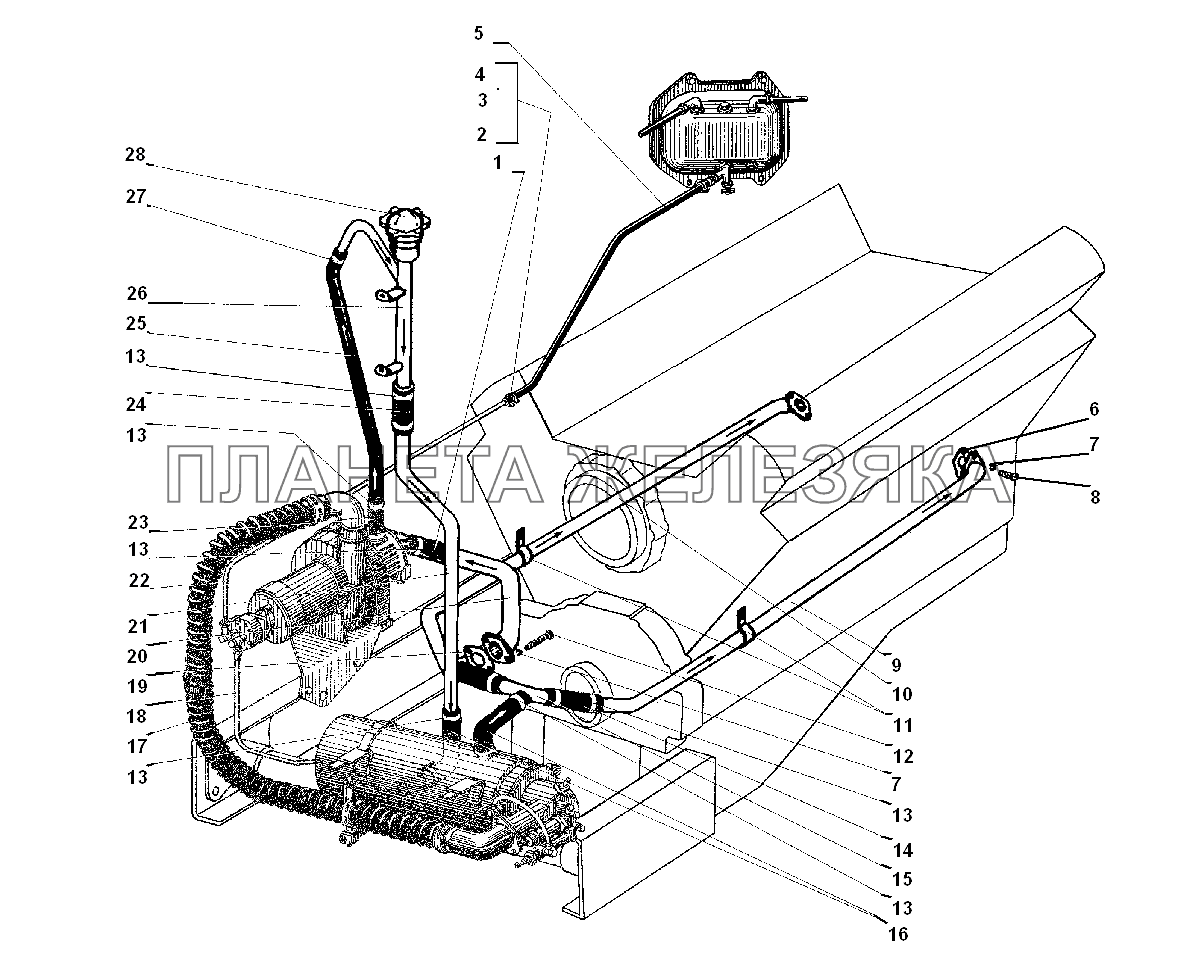

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320Я-1015067 |
Шланг соединительный Подробнее |
|
|
| 2 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 3 | 45 9871 1592 |
Пряжка хомута Подробнее |
|
|
| 4 | 45 9871 1571 |
Лента стяжная Подробнее |
|
|
| 5 | 375-1104161 |
Шланг топливопроводный Подробнее |
|
|
| 6 | 4320Я-1015555 |
Прокладка уплотнительная Подробнее |
|
|
| 7 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
8 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 9 | 4320Я2-1015559 |
Труба подводящая левая в сборе Подробнее |
|
|
| 10 | 4320Я2-1015552 |
Труба подводящая правая в сборе Подробнее |
|
|
| 11 | 339976-П29 |
Хомут Подробнее |
|
|
 |
12 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 13 | 00.78-01 |
Хомут червячный Подробнее |
|
|
| 14 | 4320Я-1015548 |
Шланг соединительный Подробнее |
|
|
| 15 | 4320Я2-1015564 |
Тройник в сборе Подробнее |
|
|
| 16 | 4320-1015573-04 |
Шланг соединительный угловой Подробнее |
|
|
| 17 | 4320Я2-1015128-10 |
Шланг воздухопровода Подробнее |
|
|
| 18 | 4320Я2-1015654 |
Трубка топливная в сборе Подробнее |
|
|
| 19 | 4320Я-1015011 |
Прокладка фланца Подробнее |
|
|
| 20 | 4320Я2-1015204 |
Труба подводящая насосного агрегата в сборе Подробнее |
|
|
| 21 | 4320Я2-1015575 |
Труба наливная нижняя Подробнее |
|
|
| 22 | 4320Я2-1015646 |
Трубка топливная в сборе Подробнее |
|
|
| 23 | 4320-1015720-01 |
Переходник соединительной трубы Подробнее |
|
|
| 24 | 375-1109220 |
Шланг соединительный Подробнее |
|
|
| 25 | 4320Я2-1015530 |
Шланг перепускной со втулкой в сборе Подробнее |
|
|
| 26 | 4320Я2-1015590 |
Труба наливная котла верхняя в сборе Подробнее |
|
|
| 27 | 00.78-00 |
Хомут червячный Подробнее |
|
|
| 28 | 4320-1015162 |
Пробка в сборе Подробнее |
|
