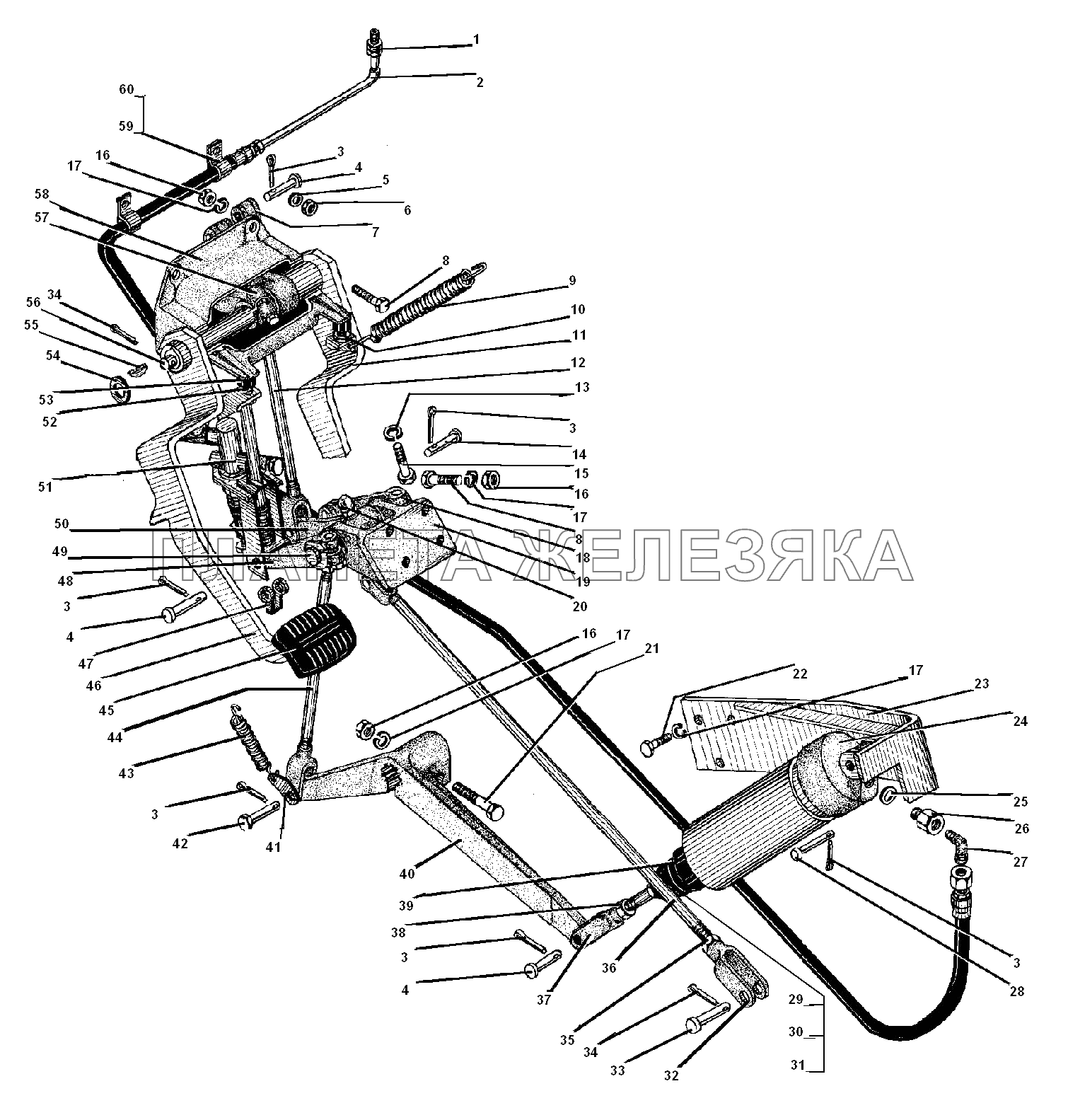

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 339200-П29 |
Штуцер М10х1 К1/8" Подробнее |
|
|
| 2 | 5557-1602194-10 |
Трубка Подробнее |
|
|
| 3 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 4 | 339640-П52 |
Палец 10х28 Подробнее |
|
|
| 5 | 252037-П29 |
Шайба 6 Подробнее |
|
|
| 6 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 7 | 5557Я-3504026 |
Рычаг вала педали тормоза Подробнее |
|
|
 |
8 | 201500-П29 |
Болт М10 Подробнее |
|
 |
9 | 4320-3504032 |
Пружина оттяжная педали тормоза Подробнее |
|
| 10 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 11 | 5557-3504010 |
Педаль тормоза в сборе Подробнее |
|
|
| 12 | 4320-3504052 |
Тяга педали в сборе Подробнее |
|
|
| 13 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 14 | 260062-П52 |
Палец 10х40 Подробнее |
|
|
 |
15 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 16 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 17 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 18 | 5557Я-1602120-10 |
Рычаг привода Подробнее |
|
|
| 19 | 5557Я-1602082 |
Кронштейн в сборе Подробнее |
|
|
 |
20 | 264020-П29 |
Масленка 1.3 Подробнее |
|
 |
21 | 200319-П29 |
Болт М10-6gх50 Подробнее |
|
| 22 | 206535-П29 |
Болт М10-6gх22 Подробнее |
|
|
| 23 | 5557Я-1602196-10 |
Кронштейн Подробнее |
|
|
 |
24 | 5557Я-1609005 |
Цилиндр пневматический в сборе Подробнее |
|
| 25 | 4320-3506054 |
Прокладка Подробнее |
|
|
| 26 | 339699 |
Штуцер К1/8"-М12х1,5" Подробнее |
|
|
| 27 | 339358 |
Угольник Подробнее |
|
|
| 28 | 260043-П52 |
Палец 8х48 Подробнее |
|
|
| 29 | 4598711576 |
Лента хомута 40 Подробнее |
|
|
| 30 | 4598711592 |
Пряжка хомута Подробнее |
|
|
| 31 | 4598711152 |
Шплинт Подробнее |
|
|
| 32 | 375-3504036 |
Вилка тяги Подробнее |
|
|
| 33 | 260087-П52 |
Палец 12х35 Подробнее |
|
|
| 34 | 258052-П29 |
Шплинт 4х20 Подробнее |
|
|
 |
35 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
| 36 | 4320-3504065 |
Тяга в сборе Подробнее |
|
|
| 37 | 375-3508045 |
Вилка тяги Подробнее |
|
|
| 38 | 250615-П29 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 39 | 5557-1609052-01 |
Колпак защитный Подробнее |
|
|
| 40 | 5557Я-1602074-10 |
Рычаг вала вилки выключения сцепления Подробнее |
|
|
| 41 | 375-1103012-10 |
Пластина Подробнее |
|
|
| 42 | 339645-П52 |
Палец Подробнее |
|
|
 |
43 | 4320-1602119 |
Пружина Подробнее |
|
| 44 | 5557Я-1602057-10 |
Тяга выключения сцепления Подробнее |
|
|
| 45 | 5557-3504015 |
Подушка Подробнее |
|
|
| 46 | 5557Я-1602010 |
Педаль сцепления в сборе Подробнее |
|
|
| 47 | 5323-1602178 |
Проставка Подробнее |
|
|
| 48 | 5557Я-1602120 |
Рычаг вала привода Подробнее |
|
|
| 49 | 5557Я2-1602032-10 |
Вал привода выключения сцепления Подробнее |
|
|
| 50 | 5557Я-3504058 |
Рычаг управления тормозным краном в сборе Подробнее |
|
|
| 51 | 5557Я-1602160-10 |
Тяга с краном в сборе Подробнее |
|
|
| 52 | 4320-1602091 |
Наконечник регулировочный Подробнее |
|
|
| 53 | 4320-1602070-01 |
Буфер педали Подробнее |
|
|
 |
54 | 252016-П29 |
Шайба 14 Подробнее |
|
| 55 | 338062 |
Шпонка 22х9,5 сегментная Подробнее |
|
|
| 56 | 4320-1602055 |
Вал педали сцепления Подробнее |
|
|
| 57 | 5557Я-1602060 |
Рычаг вала педали сцепления Подробнее |
|
|
| 58 | 4320-1602063-01 |
Кронштейн педалей сцепления и тормоза в сборе Подробнее |
|
|
| 59 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 60 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
