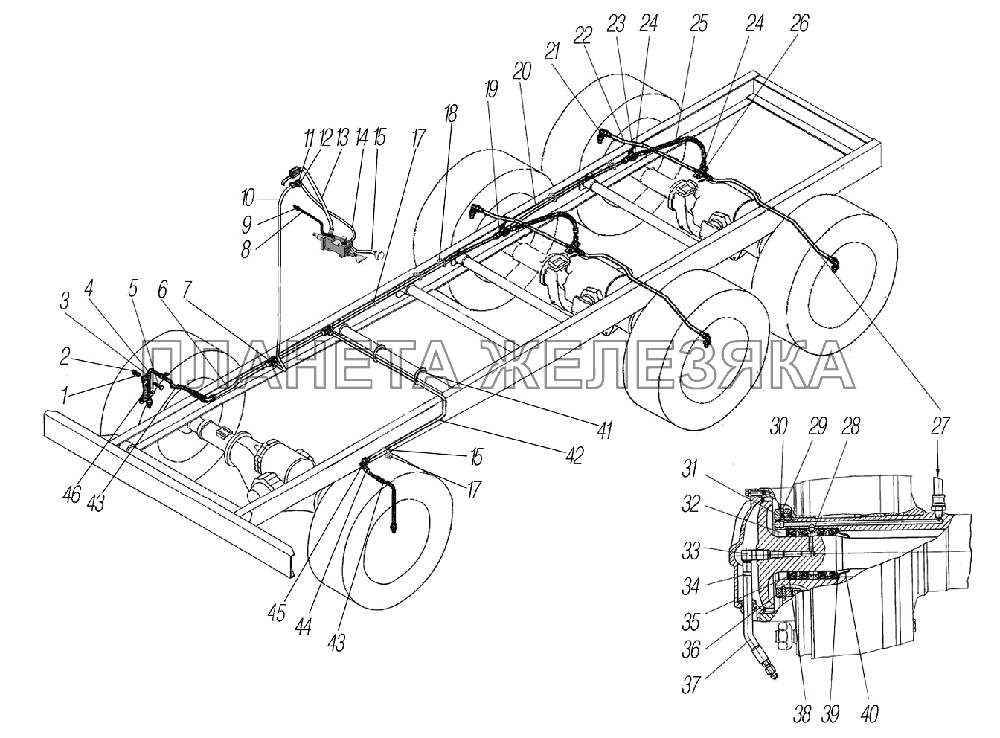

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 2 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 3 | 339124-П29 |
Хомут крепления шланга Подробнее |
|
|
| 4 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
 |
5 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 6 | 4320Я3-3125092 |
Трубка в сборе к правому переднему колесу Подробнее |
|
|
| 7 | 339435-П |
Тройник Подробнее |
|
|
| 8 | 6361Х-1602170 |
Рукав 8х15-098 Подробнее |
|
|
| 9 | Н-202 |
Втулка проходная уплотнительная Подробнее |
|
|
| 10 | 4320ЯХ-3225094-30 |
Трубка к правым колесом первая Подробнее |
|
|
| 11 | 339835 |
Угольник Подробнее |
|
|
| 12 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 13 | 4320-3125102-02 |
Трубка от крестовины к крану управления давлением в сборе Подробнее |
|
|
| 14 | 4320-3125100-01 |
Трубка от крана к центральному тройнику в сборе Подробнее |
|
|
| 15 | 4320-3125132-01 |
Трубка к шинному манометру в сборе Подробнее |
|
|
| 16 | 2108-3401228 |
Хомут Подробнее |
|
|
| 17 | 4320Я3-3125218 |
Трубка в сборе к среднему мосту Подробнее |
|
|
| 18 | 375-8402321 |
Буфер Подробнее |
|
|
| 19 | 339860 |
Тройник Подробнее |
|
|
| 20 | 4320Я3-3125192-10 |
Трубка средних к задним колесам Подробнее |
|
|
| 21 | 339358 |
Угольник Подробнее |
|
|
| 22 | 4320ЯХ-3125106-01 |
Трубка к правому колесу Подробнее |
|
|
| 23 | 339835 |
Угольник Подробнее |
|
|
| 24 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 25 | 43206Х-3125086 |
Шланг к заднему мосту Подробнее |
|
|
| 26 | 339547 |
Тройник М16х1,5-М14х1,5 Подробнее |
|
|
| 27 | 4320ЯХ-3125108-01 |
Трубка к левому колесу Подробнее |
|
|
| 28 | 375-3124013 |
Кольцо распорное Подробнее |
|
|
| 29 | 4320-3103076 |
Гайка подшипника колеса в сборе Подробнее |
|
|
| 30 | 375-3103079-01 |
Шайба замочная Подробнее |
|
|
 |
31 | 375-3103081-Г |
Контргайка подшипников колеса Подробнее |
|
 |
32 | 375-2303067-А |
Кольцо стопорное Подробнее |
|
 |
33 | 375-3124094 |
Угольник подвода воздуха Подробнее |
|
| 34 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 35 | 375-4224017-03 |
Сальник подвода воздуха в сборе Подробнее |
|
|
| 36 | 375-3103080-Б |
Шайба стопорная Подробнее |
|
|
 |
37 | 375-4225073-02 |
Шланг гибкий подвода воздуха в сборе Подробнее |
|
| 38 | 375-4224020-01 |
Обойма манжеты Подробнее |
|
|
| 39 | 375-4224081 |
Обойма Подробнее |
|
|
| 40 | 375-2303066 |
Направляющая полуоси Подробнее |
|
|
| 41 | 42099076ЕД12-1832 |
Хомут Подробнее |
|
|
| 42 | 4320Я5-3125050 |
Трубка к левому переднему колесу Подробнее |
|
|
| 43 | 4320ЯХ-3125075 |
Шланг к левому колесу Подробнее |
|
|
| 44 | 334624-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 45 | 339361 |
Угольник Подробнее |
|
|
| 46 | 4320-3125032 |
Кронштейн шланга Подробнее |
|
