| ← Установка пневмоуправления РК*1, КОМ*2, ДОМ*3, БМКД*4 | Карданная передача → |

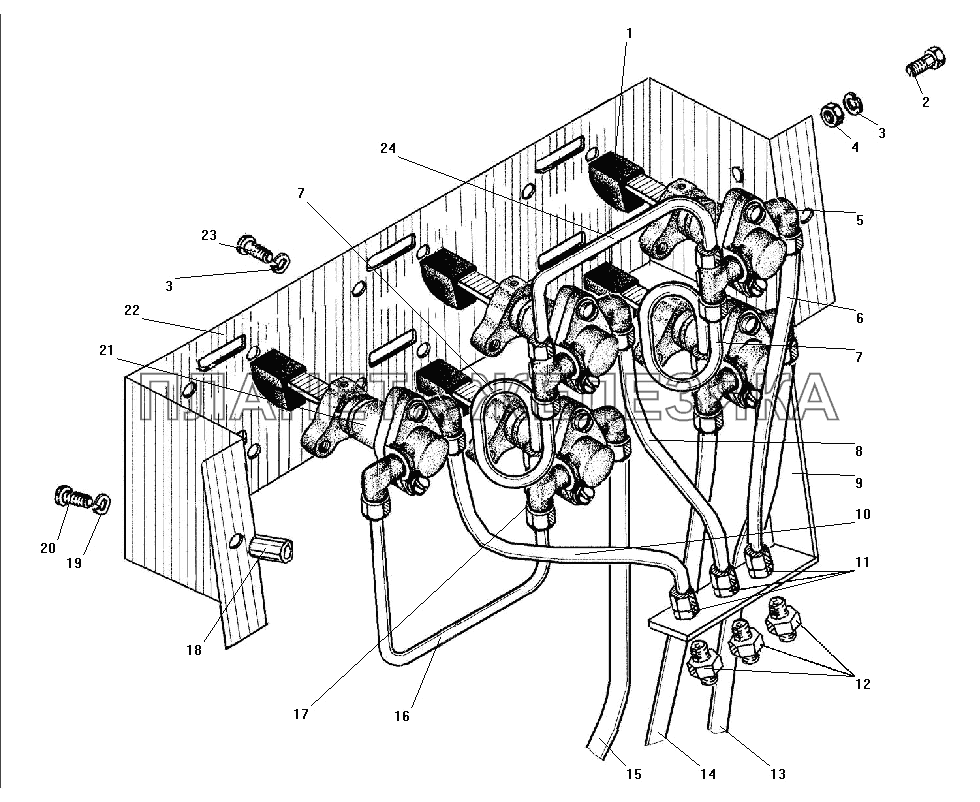

/180.gif "Установка кранов управления РК, КОМ, ДОМ, БМКД в кабине УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4322-8109044-10 |
Ручка управления Подробнее |
|
|
| 2 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 3 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 4 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 5 | 339520 |
Угольник Подробнее |
|
|
| 6 | 5323РХ-1803300 |
Трубка воздуховодная Подробнее |
|
|
| 7 | 5557-8606128 |
Трубка воздуховодная Подробнее |
|
|
| 8 | 5323РХ-1803302 |
Трубка воздуховодная Подробнее |
|
|
| 9 | 5323РХ-1803269 |
Держатель Подробнее |
|
|
| 10 | 5323РХ-1803304 |
Трубка воздуховодная Подробнее |
|
|
 |
11 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 12 | 339396 |
Штуцер Подробнее |
|
|
| 13 | 5323РХ-1803441 |
Трубка воздуховодная Подробнее |
|
|
| 14 | 5323РХ-4202440 |
Трубка воздуховодная Подробнее |
|
|
| 15 | 5323РХ-4206440 |
Трубка воздуховодная Подробнее |
|
|
| 16 | 5323РХ-1803303 |
Трубка воздуховодная Подробнее |
|
|
| 17 | 339690 |
Тройник М10х1-К 1/8" Подробнее |
|
|
| 18 | 5323РХ-1803272 |
Втулка Подробнее |
|
|
| 19 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 20 | 220174-П29 |
Винт М8-6gх45 Подробнее |
|
|
| 21 | 4320Х-4206201 |
Кран в сборе Подробнее |
|
|
| 22 | 5323РХ-1803262 |
Кронштейн кранов Подробнее |
|
|
| 23 | 220104-П29 |
Винт М6-6gх14 Подробнее |
|
|
| 24 | 5323РХ-1803273 |
Трубка воздуховодная Подробнее |
|
