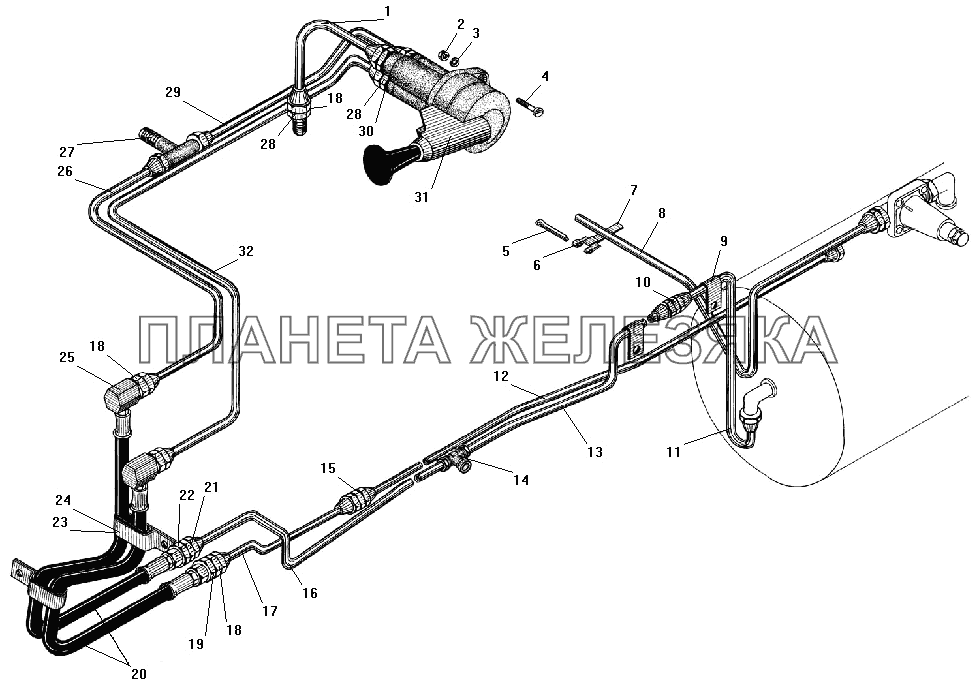

/151.gif "Пневмопривод стояночного тормоза УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5323-3508364 |
Трубка выводная Подробнее |
|
|
| 2 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 3 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
 |
4 | 221605-П29 |
Винт М6х16 Подробнее |
|
| 5 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 6 | 4598711592 |
Пряжка хомута Подробнее |
|
|
| 7 | 339002-П29 |
Лента стяжная Подробнее |
|
|
| 8 | 5323-3506370-01 |
Трубка от четвертого воздушного баллона Подробнее |
|
|
| 9 | 339178-П29 |
Хомут 9 Подробнее |
|
|
| 10 | 339050 |
Штуцер М16х1,5 Подробнее |
|
|
| 11 | 5323-3508368 |
Трубка от четвертого баллона, первая Подробнее |
|
|
| 12 | 5323-3508362 |
Трубка к тормозной камере, третья Подробнее |
|
|
| 13 | 5323-3508375 |
Трубка от четвертого баллона, вторая Подробнее |
|
|
| 14 | 339435 |
Тройник М16х1,5 Подробнее |
|
|
| 15 | 339035 |
Штуцер 14х1,5 Подробнее |
|
|
| 16 | 5323-3508377 |
Трубка от четвертого баллона, третья Подробнее |
|
|
| 17 | 5323-3508358 |
Трубка к тормозной камере, первая Подробнее |
|
|
| 18 | 260634-П24 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 19 | 339568 |
Штуцер Подробнее |
|
|
| 20 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 21 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 22 | 339715 |
Штуцер Подробнее |
|
|
| 23 | 4320-1104097 |
Прокладка Подробнее |
|
|
| 24 | 339844-П29 |
Хомут Подробнее |
|
|
| 25 | 339905 |
Угольник Подробнее |
|
|
| 26 | 5323-3508380 |
Трубка к крану первая Подробнее |
|
|
| 27 | 339657 |
Тройник Подробнее |
|
|
| 28 | 339900 |
Штуцер Подробнее |
|
|
| 29 | 5323-3508382 |
Трубка к крану вторая Подробнее |
|
|
| 30 | 4320-1104139 |
Прокладка уплотнительная Подробнее |
|
|
 |
31 | 100-3537010 |
Кран тормозной с ручным управлением Подробнее |
|
| 32 | 5323-3508354 |
Трубка от крана Подробнее |
|
