| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 375-4501141 |

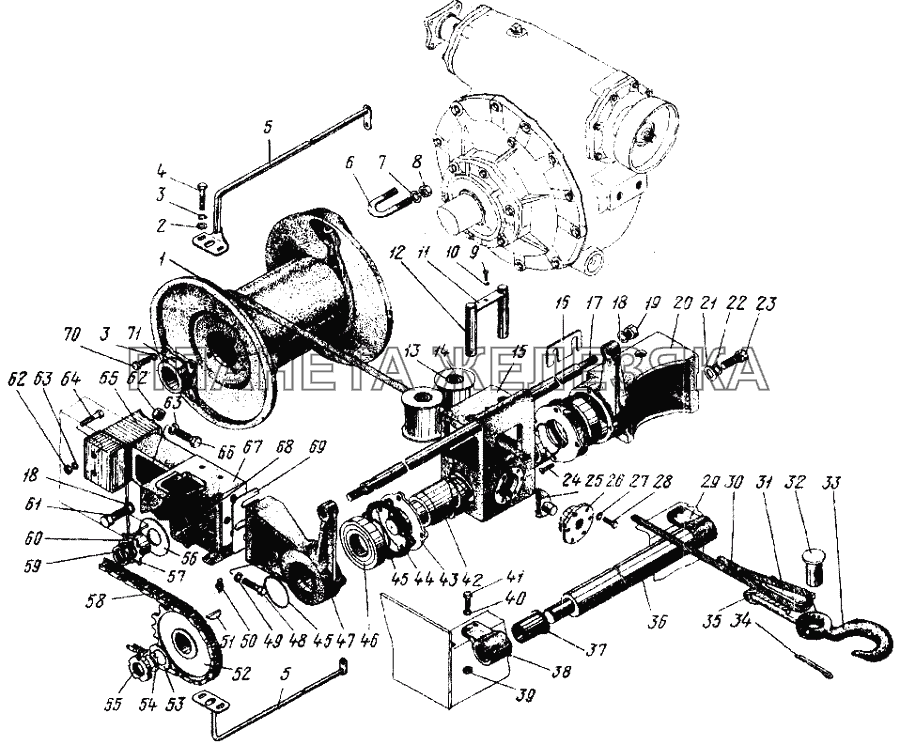

Лебедка в сборе Подробнее |
|
||
| 375-4511010 |
Лебедка с тросоукладчиком в сборе Подробнее |
|
||
| 375-4511074-А |
Прокладка регулировочная левая толщиной 4 или 5 мм Подробнее |
|
||
| 375-4511077 |
Прокладка регулировочная правая, толщиной 4 или 5мм Подробнее |
|
||
| 1 | 375-4501110-Б |
Барабан лебедки со ступицей в сборе Подробнее |
|
|
| 2 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 3 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
| 3 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
 |
4 | 201496-П29 |
Болт М10-6gх22 Подробнее |
|
| 5 | 375-4504005 |
Отбойник троса в сборе Подробнее |
|
|
| 6 | 375-4501138 |
Скоба крепления троса Подробнее |
|
|
| 7 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
 |
8 | 250515-П29 |
Гайка М12х1,25-6Н Подробнее |
|
 |
9 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 10 | 252134-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 11 | 375-4511069-10 |
Пластина стопорная Подробнее |
|
|
| 12 | 375-4511070 |
Палец направляющего ролика Подробнее |
|
|
| 13 | 376-3504020 |
Втулка Подробнее |
|
|
| 14 | 375-4511060-10 |
Ролик направляющий Подробнее |
|
|
| 15 | 375-4511015-10 |
Корпус Подробнее |
|
|
| 16 | 375-4511079 |
Прокладка регулировочная правая, толщиной 0,5мм (для Урал-375, Урал-375Д) Подробнее |
|
|
| 17 | 375-4511067 |
Вал направляющий Подробнее |
|
|
| 18 | 252141-П9 |
Шайба 20 пружинная Подробнее |
|
|
 |
19 | 250565-П29 |
Гайка М20х1,5-6Н Подробнее |
|
| 20 | 375-4511011-А |
Кронштейн ходового винта правый Подробнее |
|
|
| 21 | 252020-П29 |
Шайба 22 Подробнее |
|
|
| 22 | 252142-П9 |
Шайба 22 пружинная Подробнее |
|
|
| 23 | 202273-П29 |
Болт М22-6gх45 Подробнее |
|
|
| 24 | 221663-П29 |
Винт М8-6gх18 Подробнее |
|
|
| 25 | 375-4511023-А |
Сухарь ходового винта Подробнее |
|
|
| 26 | 375-4511031 |
Крышка опорная сухаря Подробнее |
|
|
| 27 | 252135-П9 |
Шайба пружинная 8 Подробнее |
|
|
 |
28 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 29 | 375-4501260-Б |
Кронштейн направляющего ролика правый Подробнее |
|
|
| 30 | 375-4504015 |
Трос 17,5-Н-190-1 длиной 70,5м Подробнее |
|
|
| 31 | 375-4504021 |
Клин коуша Подробнее |
|
|
| 32 | 375-4504023 |
Валик Подробнее |
|
|
| 33 | 375-4504035 |
Крюк лебедки Подробнее |
|
|
| 34 | 258069 |
Шплинт 5х36 Подробнее |
|
|
| 35 | 375-4504020 |
Коуш троса Подробнее |
|
|
| 36 | 375-4501250 |
Ролик направляющий в сборе Подробнее |
|
|
| 37 | 375-4501259-Б |
Втулка Подробнее |
|
|
| 38 | 375-4501261-Б |
Кронштейн направляющего ролика левый Подробнее |
|
|
| 39 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 40 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
 |
41 | 201501-П29 |
Болт М10-6gх35 Подробнее |
|
| 42 | 375-4511026-А |
Винт ходовой Подробнее |
|
|
| 43 | 375-4511048 |
Крышка подшипника Подробнее |
|
|
| 44 | 375-4511049 |
Прокладка крышки Подробнее |
|
|
| 45 | 375-3405084 |
Кольцо уплотнительное Подробнее |
|
|
| 45 | 375-3405084 |
Кольцо уплотнительное Подробнее |
|
|
 |
46 | 311 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 47 | 375-4511012-А |
Кронштейн ходового винта левый Подробнее |
|
|
| 48 | 201613-П29 |
Болт М14х1,5х38 Подробнее |
|
|
| 49 | 252138-П9 |
Шайба пружинная 14 Подробнее |
|
|
 |
50 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 51 | 338071 |
Шпонка 10х13 сегментная Подробнее |
|
|
| 52 | 375-4511050-10 |
Звездочка ведомая Подробнее |
|
|
| 53 | 375-1802086 |
Шайба упорная Подробнее |
|
|
| 54 | 375-1802083 |
Шайба стопорная Подробнее |
|
|
| 55 | 375-1802060 |
Гайка М42х1,5 Подробнее |
|
|
| 56 | 375-4501064 |
Шайба упорная Подробнее |
|
|
| 57 | 375-4501067 |
Шайба стопорная Подробнее |
|
|
| 58 | 375-4511052 |
Цепь приводная роликовая однорядная нормальная 12х19,05 в сборе Подробнее |
|
|
| 59 | 375-4501063 |
Гайка М33х2 Подробнее |
|
|
| 60 | 375-4511051-А2 |
Звездочка ведущая привода ходового винта Подробнее |
|
|
| 61 | 202220-П29 |
Болт М20-6gх45 Подробнее |
|
|
| 62 | 250562-П29 |
Гайка М18-6Н Подробнее |
|
|
| 63 | 252140-П9 |
Шайба пружинная 18 Подробнее |
|
|
| 63 | 252140-П9 |
Шайба пружинная 18 Подробнее |
|
|
| 64 | 202166-П29 |
Болт М18х38 Подробнее |
|
|
| 65 | 375-4501215-Б |
Поперечина подвески лебедки Подробнее |
|
|
| 66 | 202172-П29 |
Болт М18-6gх55 Подробнее |
|
|
| 67 | 375-4511014 |
Кронштейн со втулкой в сборе Подробнее |
|
|
| 68 | 375-4501140 |
Втулка Подробнее |
|
|
| 69 | 375-4511073-А |
Прокладка регулировочная левая, толщиной 1мм (для Урал-375, Урал-375Д) Подробнее |
|
|
 |
70 | 201499-П29 |
Болт М10-6gх30 Подробнее |
|
| 71 | 375-4501121-Б |
Фланец опорный Подробнее |
|
