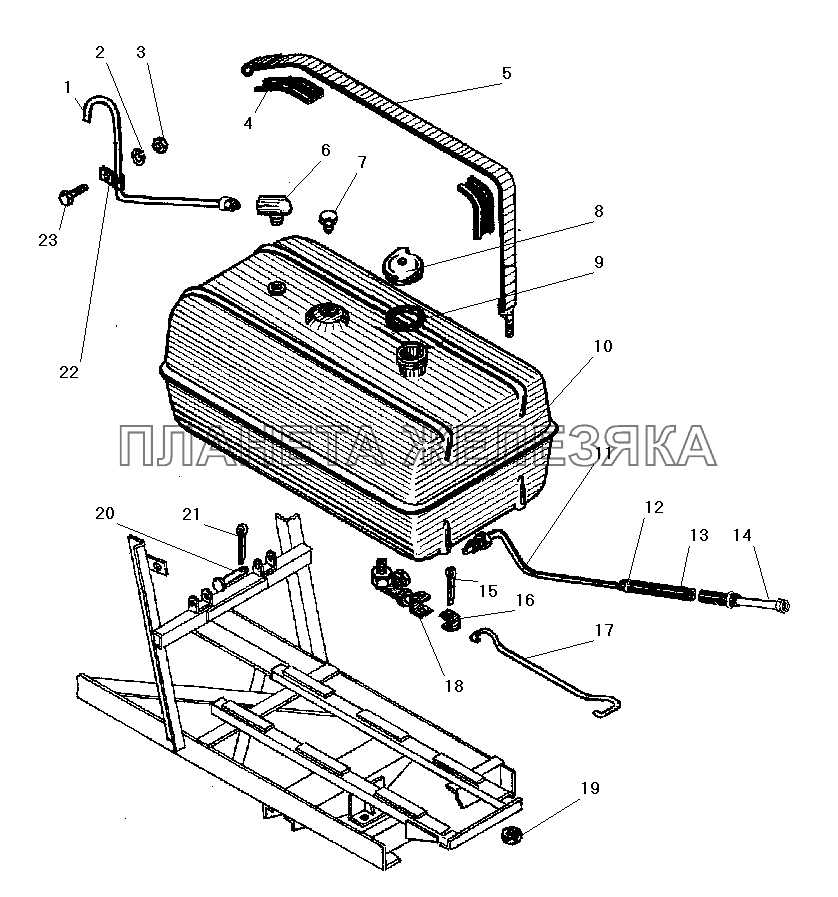

/38.gif "Дополнительный топливный бак УРАЛ-43206-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-4712065 |
Трубка Подробнее |
|
|
| 2 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 4 | 4320-1102063 |
Прокладка Подробнее |
|
|
| 5 | 375СН-1102134 |
Хомут с наконечником в сборе Подробнее |
|
|
| 6 | 339115-П29 |
Угольник М14х1,5 К1/4" Подробнее |
|
|
| 7 | 262543-П29 |
Пробка РК3/8" Подробнее |
|
|
| 8 | 4320-1103020 |
Корпус пробки Подробнее |
|
|
| 9 | 4320-1103026 |
Прокладка Подробнее |
|
|
| 10 | 375-1102002 |
Бак топливный дополнительный в сборе Подробнее |
|
|
| 11 | 4320-1104048-01 |
Трубка от дополнительного бака первая в сборе Подробнее |
|
|
| 12 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 13 | 375-1104059 |
Шланг соединительный Подробнее |
|
|
| 14 | 4320-1104054-10 |
Трубка от дополнительного бака вторая в сборе Подробнее |
|
|
| 15 | 258053-П29 |
Шплинт 4х25 Подробнее |
|
|
| 16 | 375-1305065 |
Вилка Подробнее |
|
|
| 17 | 375-1305046 |
Ручка управления Подробнее |
|
|
| 18 | 4320-1104325 |
Кран топливный в сборе Подробнее |
|
|
| 19 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 20 | 260018-П52 |
Палец 6х35 Подробнее |
|
|
| 21 | 258011-П29 |
Шплинт 2х10 Подробнее |
|
|
| 22 | 339178-П29 |
Хомут 9 Подробнее |
|
|
 |
23 | 201496-П29 |
Болт М10-6gх22 Подробнее |
