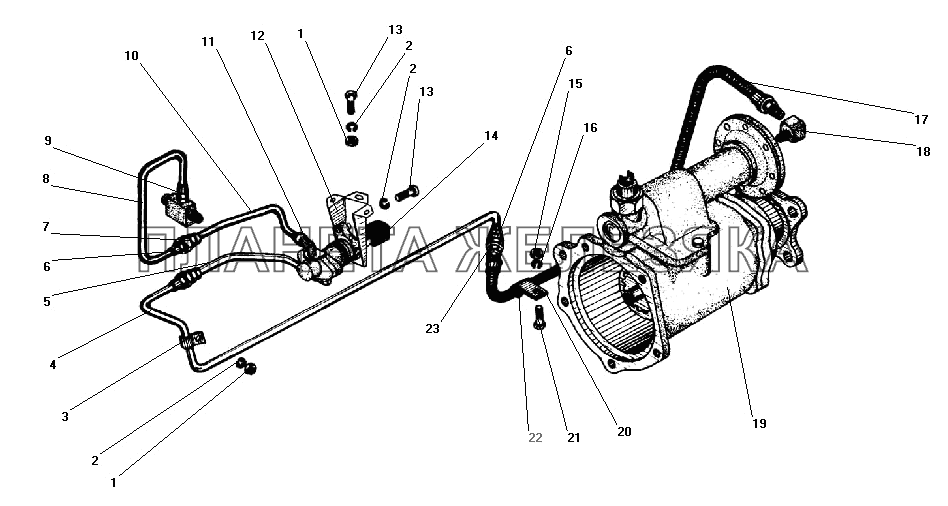

/147.gif "Установка пневмоуправления ДОМ УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 2 | 252154-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 3 | Н-2910-П29 |
Скоба Подробнее |
|
|
| 4 | 4320-4202154 |
Трубка подводящая к диафрагме первая Подробнее |
|
|
| 5 | 5920-4202344 |
Трубка подводящая к диафрагме вторая Подробнее |
|
|
 |
6 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 7 | 339396 |
Штуцер Подробнее |
|
|
| 8 | 5920-4202329 |
Трубка соединительная Подробнее |
|
|
| 9 | 339200-П29 |
Штуцер М10х1 К1/8" Подробнее |
|
|
| 10 | 5920-4202327 |
Трубка подводящая к крану Подробнее |
|
|
| 11 | 339520-П29 |
Угольник М10х1 К1/8" Подробнее |
|
|
| 12 | 5920-4202277 |
Кронштейн Подробнее |
|
|
| 13 | 220104-П29 |
Винт М6-6gх14 Подробнее |
|
|
| 14 | 4322-4206200 |
Кран в сборе Подробнее |
|
|
| 15 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 16 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 375-4225075-02 |
Шланг гибкий системы накачки шин в сборе Подробнее |
|
|
| 18 | 375-4245114 |
Штуцер подвода воздуха Подробнее |
|
|
 |
19 | 5557-4202010 |
Отбор мощности дополнительный в сборе Подробнее |
|
| 20 | 339098-П29 |
Хомут крепления шланга Подробнее |
|
|
 |
21 | 201495-П29 |
Болт М10-6gх20 Подробнее |
|
| 22 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 23 | 339938 |
Штуцер М14х1,5 Подробнее |
|
