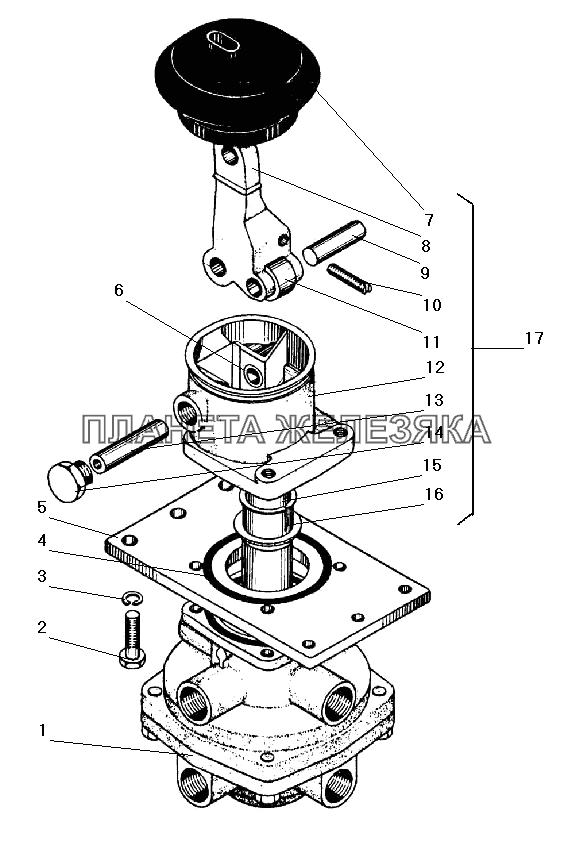

/131.gif "Тормозной двухсекционный кран с рычагом УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 100-3514010 |
Кран тормозной двухсекционный в сборе Подробнее |
|
|
 |
2 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 3 | 305890-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 4 | 100-3514013 |
Кольцо прокладочное Подробнее |
|
|
| 5 | 100-3514012 |
Плита опорная Подробнее |
|
|
| 6 | 100-3514073 |
Втулка Подробнее |
|
|
| 7 | 100-3514080-01 |
Оболочка защитная Подробнее |
|
|
| 8 | 100-3514074 |
Рычаг Подробнее |
|
|
| 9 | 484107-П29 |
Штифт 12х39 Подробнее |
|
|
| 10 | 480704-П29 |
Винт М6х30 Подробнее |
|
|
| 11 | 100-3514075 |
Ролик Подробнее |
|
|
| 12 | 100-3514071 |
Корпус со втулками в сборе Подробнее |
|
|
| 13 | 100-3514076 |
Ось Подробнее |
|
|
| 14 | 100-3514078 |
Пробка М16х1,5 Подробнее |
|
|
| 15 | 100-3514079 |
Толкатель Подробнее |
|
|
| 16 | 100-3514077 |
Втулка Подробнее |
|
|
| 17 | 100-3514070 |
Рычаг тормозного крана в сборе Подробнее |
|
