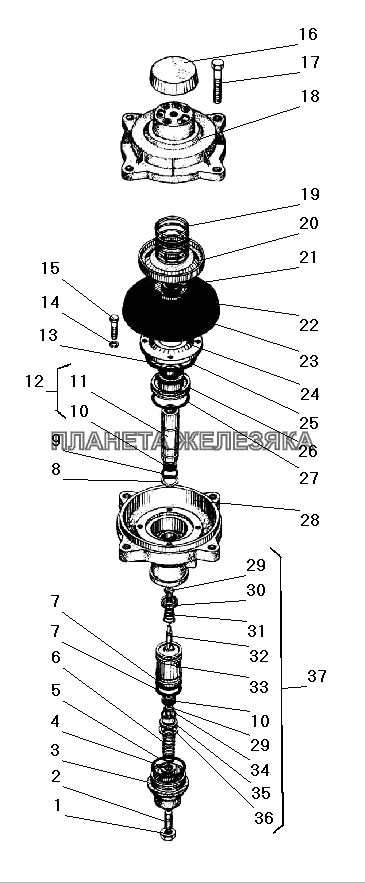

Кран управления тормозами прицепа УРАЛ-43203-10
| ← Кран управления давлением | Клапан управления тормозами прицепа → |
/125.gif "Кран управления тормозами прицепа УРАЛ-43203-10")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 250612-П29 |
Гайка М10-6Н Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 302201-П29 |
Винт М10х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 100-3522144 |
Крышка нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 100-3522139 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 100-3522143 |
Кольцо О-образное 42х2,7 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 100-3522138 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 100-3522137 |
Кольцо О-образное 28,17х3,53 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 489307-П2 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 100-3522153 |
Кольцо О-образное 17,3х2,4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 100-3522127 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 100-3522151 |
Толкатель клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 100-3522150-10 |
Толкатель клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 100-3515121 |
Кольцо О-образное 29,3х3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 252154-П2 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 201418-П29 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 100-3522175 |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 301544 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 100-3522174 |
Крышка верхняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 100-3522170 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 100-3522167 |
Шайба диафрагмы большая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 489311-П2 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 100-3522166 |
Шайба диафрагмы малая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 100-3522162-10 |
Диафрагма Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 100-3522160 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 100-3522161 |
Кольцо О-образное 64х1,4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 100-3522155 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 100-3522159 |
Кольцо О-образное 47,6х3,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 100-3522120 |
Корпус крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 100-3522130 |
Корпус клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 100-3522133 |
Направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 100-3522134 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 100-3522131 |
Стержень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 100-3522126 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 100-3537137 |
Кольцо О-образное 17х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 100-3522135 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 489323-П2 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 100-3522125 |
Клапан в сборе Подробнее
Дополнительная информация:
|
|
