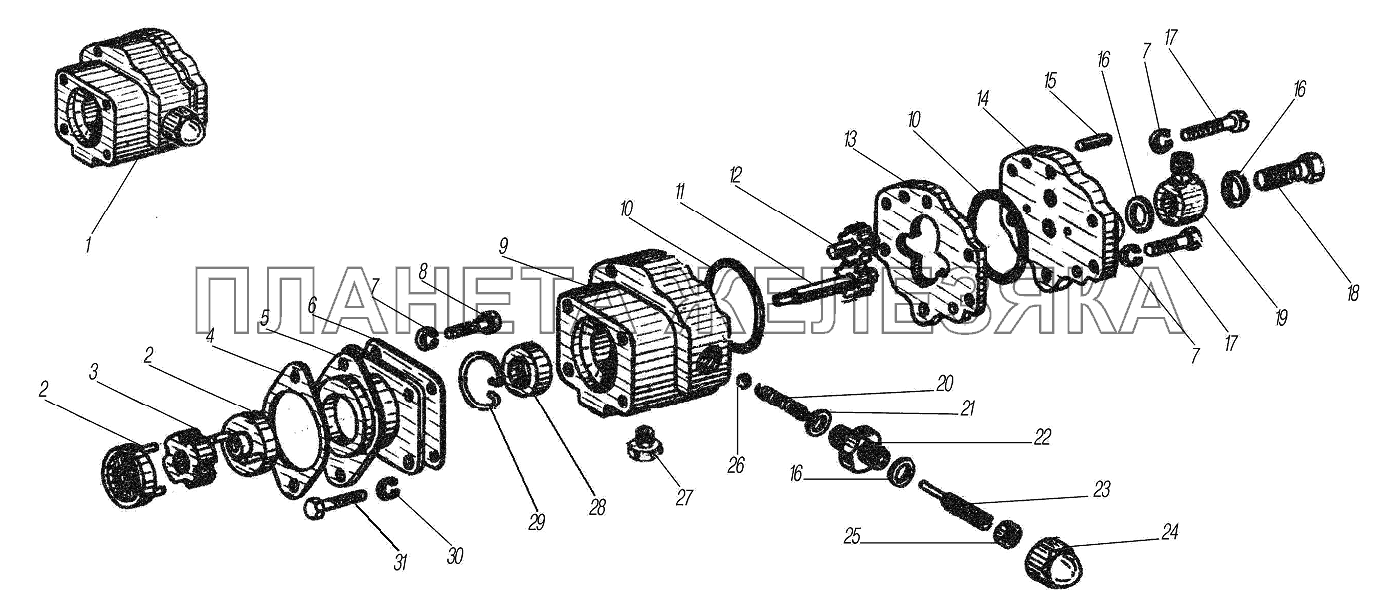

Номер детали |
Наименование детали |
|
|
|
1 |
ПЖД30А-1015251 |
Насос топливный в сборе
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30Рђ |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
251 |
|
|
|
|
2 |
ПЖД30-1015265-20 |
Полумуфта
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
265 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
3 |
ПЖД30-1015269 |
Муфта
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
269 |
|
|
|
|
4 |
ПЖД30-1015270 |
Прокладка электродвигателя
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
270 |
|
|
|
|
5 |
ПЖД30-1015264 |
Переходник
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
264 |
|
|
|
|
6 |
ПЖД600-1015263 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”600 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
263 |
|
|
|
|
7 |
1/05164/77 |
Шайба 6 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
8 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
8 |
1/09022/21 |
Болт М6х16
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
9 |
ПЖД30-1015252-10 |
Корпус топливного насоса
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
252 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
10 |
ПЖД30-1015255 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
255 |
|
|
|
|
11 |
ПЖД30-1015260 |
Шестерня ведущая
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
260 |
|
|
|
|
12 |
ПЖД30-1015261 |
Шестерня ведомая
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
261 |
|
|
|
|
13 |
ПЖД30-1015254 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
254 |
|
|
|
|
14 |
ПЖД30-1015253 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
253 |
|
|
|
|
15 |
ПЖД30-1015674 |
Штифт
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
674 |
|
|
|
|
16 |
ПЖД30-1015672 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
5 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
672 |
|
|
|
|
17 |
1/09025/21 |
Болт М6х25
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
6 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
18 |
ПЖД30-1015281 |
Болт топливопровода
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
281 |
|
|
|
|
19 |
ПЖД30-1015282 |
Угольник поворотный
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
2 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
282 |
|
|
|
|
20 |
ПЖД30-1015275-11 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
275 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
ПЖД30-1015673 |
Кольцо уплотнительное
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
673 |
|
|
|
|
22 |
ПЖД30-1015969-20 |
Штуцер
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
969 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
23 |
ПЖД30-1015271-11 |
Винт регулировочный
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
271 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
4595631610 |
Гайка М12х1,25
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Группа |
Лебедка |
| Подгруппа |
4595 |
| Порядковый номер детали |
631 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
25 |
ПЖД30-1015274-11 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
274 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
26 |
4691173861 |
Шарик 4,763-200
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Подгруппа |
4691 |
| Порядковый номер детали |
173 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
27 |
Д1-3913036 |
Пробка
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
Р”1 |
| Группа |
Инструмент шоферский и принадлежности |
| Подгруппа |
Домкраты |
| Порядковый номер детали |
036 |
|
|
|
|
28 |
ПЖД30-1015258 |
Сальник
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
258 |
|
|
|
|
29 |
ПЖД30-1015259 |
Кольцо стопорное
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
1 |
| Модель |
РџР–Р”30 |
| Группа |
Двигатель |
| Подгруппа |
Подогреватель пусковой двигателя |
| Порядковый номер детали |
259 |
|
|
|
|
30 |
1/11954/77 |
Шайба 5 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
4 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
31 |
1/09776/21 |
Болт М5х12
Подробнее
Дополнительная информация:
| Кол-во на "4320-0001911-60, 4320-0001912-60, 4320-0001916-60, 4320-0001922-60, 4320-0001934-60, 4320-0001936-60, 4320-0001951-60, 4320-0001952-60, 4320-0001953-60, 4320-0001958-60" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
