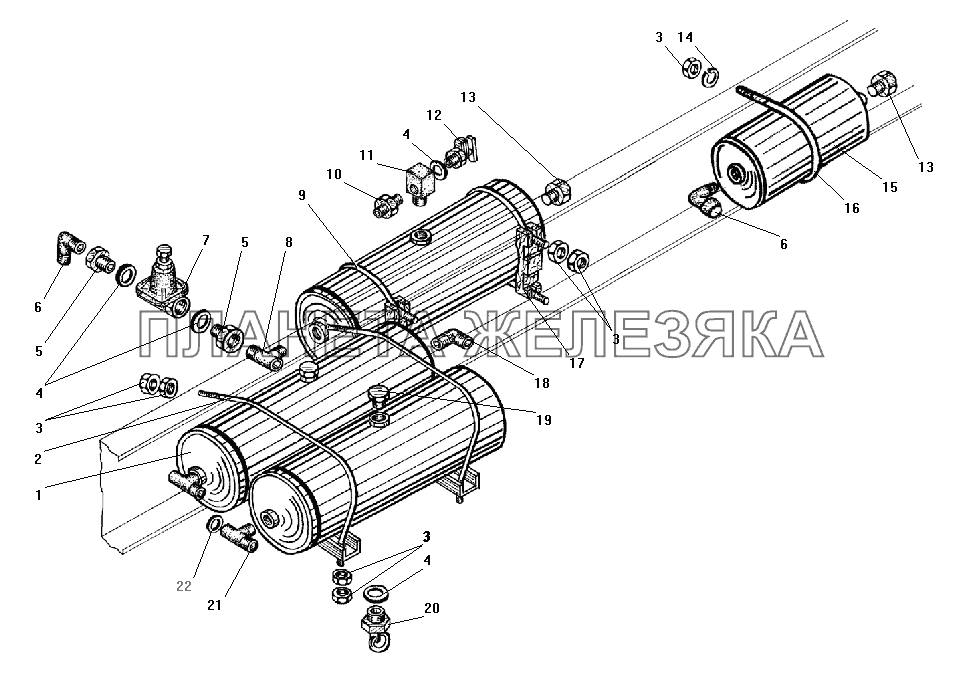

/151.gif "Установка воздушных баллонов без АБС УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 375-3513015-10 |
Баллон воздушный в сборе Подробнее |
|
| 2 | 4320-3513018-01 |
Хомут Подробнее |
|
|
| 3 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 4 | 4320-3514023 |
Прокладка Подробнее |
|
|
| 5 | 4320-3515068 |
Пробка Подробнее |
|
|
| 6 | 339039 |
Угольник М16х1,5 К3/8" Подробнее |
|
|
 |
7 | 100-3515010 |
Клапан защитный одинарный в сборе Подробнее |
|
| 8 | 339707 |
Тройних К3/8"-М12х1,5-К3/8" Подробнее |
|
|
| 9 | 375-3513018-01 |
Хомут Подробнее |
|
|
| 10 | 339051 |
Штуцер К3/8"-М16х1,5 Подробнее |
|
|
| 11 | 339824 |
Тройник М22х1,5 К3/8" Подробнее |
|
|
| 12 | 100-3515310-01 |
Клапан контрольного вывода Подробнее |
|
|
| 13 | 338765 |
Пробка К3/8" Подробнее |
|
|
| 14 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 15 | 4320-3513050 |
Баллон дополнительный Подробнее |
|
|
| 16 | 4320-3513057 |
Хомут Подробнее |
|
|
| 17 | 375-3513017 |
Подкладка первого воздушного баллона Подробнее |
|
|
| 18 | 339046 |
Угольник М20х1,5 КГ3/8" Подробнее |
|
|
| 19 | 262533-П29 |
Пробка РК 3/8" Подробнее |
|
|
 |
20 | 100-3513110 |
Клапан слива конденсата в сборе Подробнее |
|
| 21 | 339668 |
Тройник К3/8"-М20х1,5-М12х1,5 Подробнее |
|
|
| 22 | 4320-3506054 |
Прокладка Подробнее |
|
