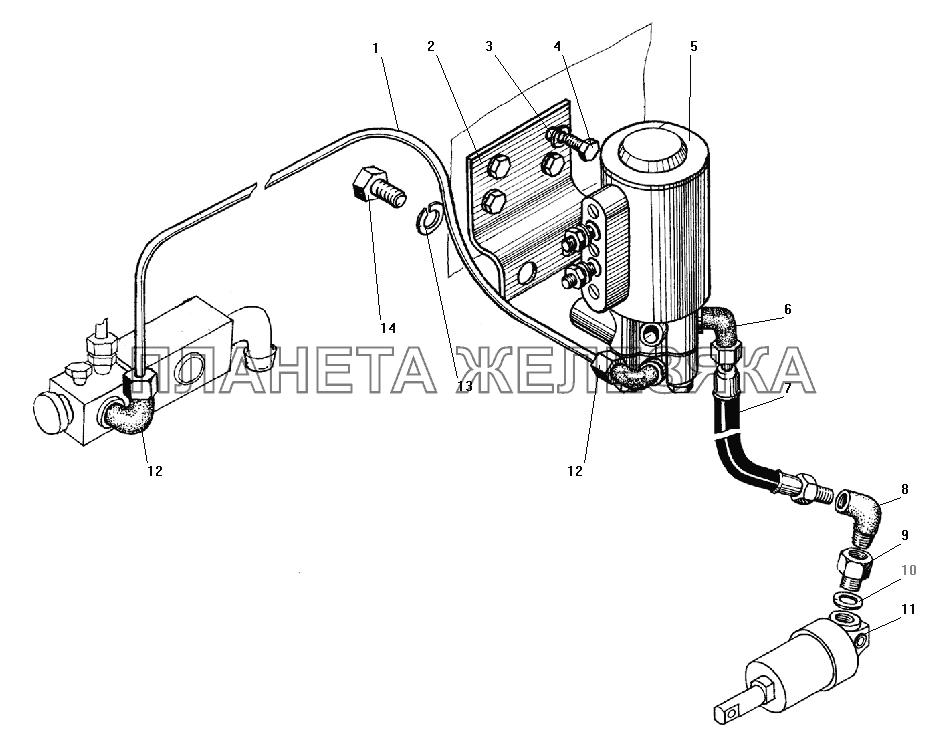

/145.gif "Установка клапана с трубками УРАЛ-4320-41")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320ЯХ-3570070 |
Трубка Подробнее |
|
|
| 2 | 4320-3570113-01 |
Кронштейн клапана Подробнее |
|
|
| 3 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 4 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 5 | 5323-3721500 |
Клапан с электромагнитом Подробнее |
|
|
| 6 | 339358 |
Угольник Подробнее |
|
|
| 7 | 4320-3570180 |
Шланг гибкий вспомогательного тормоза в сборе Подробнее |
|
|
| 8 | 375-4245114 |
Штуцер подвода воздуха Подробнее |
|
|
| 9 | 339766 |
Штуцер К1/8"-М10х1 Подробнее |
|
|
| 10 | 375-3430081 |
Прокладка уплотнительная Подробнее |
|
|
 |
11 | 100-3570110 |
Цилиндр диаметр 30х25 пневматический в сборе Подробнее |
|
| 12 | 339520-П29 |
Угольник М10х1 К1/8" Подробнее |
|
|
| 13 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 14 | 201674-П29 |
Болт М10х1,25-6gх20 Подробнее |
|
