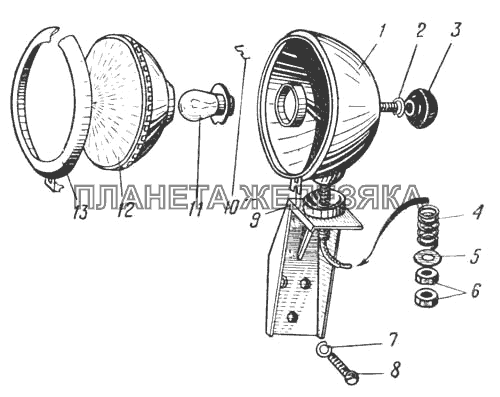

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | ФГ16-3711100-И |
Корпус поворотной фары в сборе Подробнее |
|
|
| 2 | 252156-П9 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 375-4207206-Б2 |
Рукоятка рычага Подробнее |
|
|
| 4 | 375-3711004 |
Пружина поворотной фары Подробнее |
|
|
 |
5 | 252007-П29 |
Шайба 12 Подробнее |
|
| 6 | 250615-П29 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 7 | 252154-П9 |
Шайба пружинная 6 Подробнее |
|
|
| 8 | 220103-П29 |
Винт М6-6gх12 Подробнее |
|
|
| 9 | 375-3711002 |
Кронштейн поворотной фары в сборе Подробнее |
|
|
| 10 | ФГ7-3711258 |
Держатель оптического элемента Подробнее |
|
|
| 11 | А12-50+40 |
Лампа 12в 50+40 Подробнее |
|
|
| 12 | ФГ16-3711200 |
Элемент оптический в сборе Подробнее |
|
|
| 13 | ФГ7-3711300-Г |
Ободок наружный в сборе Подробнее |
|
