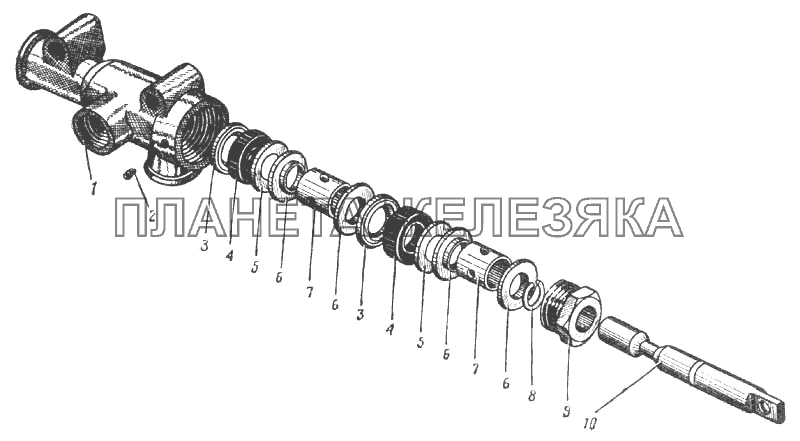

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 131-4222031-А |
Корпус крана Подробнее |
|
|
| 2 | 402008-П8 |
Винт М5х6 установочный Подробнее |
|
|
| 3 | 131-4222071-А2 |
Кольцо сальника распорное Подробнее |
|
|
| 4 | 131-4222035 |
Сальник крана Подробнее |
|
|
| 5 | 131-4222065 |
Шайба опорная Подробнее |
|
|
| 6 | 131-4222064 |
Шайба центрирующая Подробнее |
|
|
| 7 | 131-4222073 |
Втулка крана Подробнее |
|
|
| 8 | 307788-П29 |
Кольцо 12 замковое Подробнее |
|
|
| 9 | 131-4222038-А |
Направляющая золотника Подробнее |
|
|
| 10 | 131-4222032 |
Золотник крана Подробнее |
|
