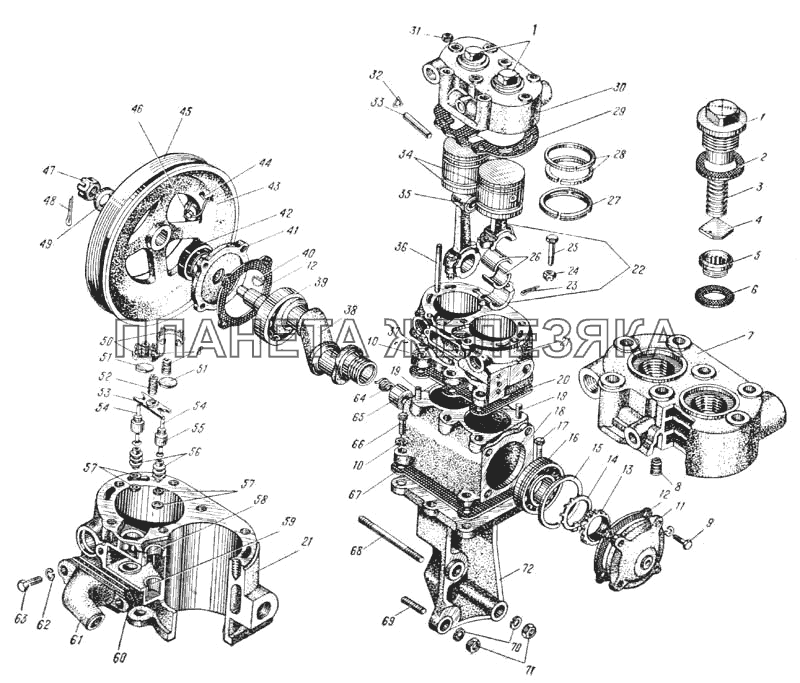

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 120-3509171 |
Заглушка поршневого пальца Подробнее |
|
||
| 130-3509057 |
Крышка картера компрессора передняя с сальником в сборе Подробнее |
|
||
| 130-3509092-Р1 |
Вкладыш шатуна компрессора, уменьшенный на 0,3мм по диаметру (только для запасных частей) Подробнее |
|
||
| 130-3509092-Р2 |
Вкладыш шатуна компрессора, уменьшенный на 0,6мм по диаметру (только для запасных частей) Подробнее |
|
||
| 130-3509107 |
Вал коленчатый с комплектом шатунных вкладышей (только для запасных частей) Подробнее |
|
||
| 130-3509150-А |
Поршень и шатун компрессора в сборе Подробнее |
|
||
 |
130-3509160 |
Поршень компрессора Подробнее |
||
| 130-3509160-АР1 |
Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) Подробнее |
|
||
| 130-3509160-АР2 |
Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) Подробнее |
|
||
| 130-3509160-Р1 |
Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) Подробнее |
|
||
| 130-3509160-Р2 |
Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) Подробнее |
|
||
| 130-3509164-Р1 |
Кольцо поршня компрессионное, увеличенное на 0,4мм (только для запасных частей) Подробнее |
|
||
| 130-3509164-Р2 |
Кольцо поршня компрессионное, увеличенное на 0,8мм (только для запасных частей) Подробнее |
|
||
| 130-3509166-Р1 |
Кольцо поршня маслосъемное, увеличенное на 0,4мм (только для запасных частей) Подробнее |
|
||
| 130-3509166-Р2 |
Кольцо поршня маслосъемное, увеличенное на 0,8мм (только для запасных частей) Подробнее |
|
||
 |
130-3509167 |
Комплект поршневых колец компрессора (только для запасных частей) Подробнее |
||
| 130-3509167-Р1 |
Комплект поршневых колец компрессора, увеличенных на 0,4мм (только для запасных частей) Подробнее |
|
||
| 130-3509167-Р2 |
Комплект поршневых колец компрессора, увеличенных на 0,8мм (только для запасных частей) Подробнее |
|
||
| 130-3509169 |
Палец компрессора поршневой с заглушкой в сборе Подробнее |
|
||
| 130-3509169-А |
Палец поршневой компрессора со стопорами (комплект) (только для запасных частей) Подробнее |
|
||
| 130-3509355 |
Направляющая пружины коромысла впускных клапанов Подробнее |
|
||
| 252135-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 1 | 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 2 | 120-3509045 |
Прокладка пробки Подробнее |
|
|
| 3 | 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
 |
4 | 130-3509050 |
Клапан нагнетательный Подробнее |
|
| 5 | 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
|
| 6 | 130-3509055 |
Прокладка седла нагнетательного клапана Подробнее |
|
|
| 7 | 130-3509040 |
Головка компрессора Подробнее |
|
|
| 8 | 130-3509328 |
Пружина впускного клапана Подробнее |
|
|
| 9 | 201458-П8 |
Болт М8х25 Подробнее |
|
|
| 10 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 11 | 130-3509090 |
Крышка картера компрессора задняя Подробнее |
|
|
| 12 | 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее |
|
|
| 13 | 120-1701061 |
Гайка упорная Подробнее |
|
|
| 14 | 120-3509117 |
Шайба упорной гайки замковая Подробнее |
|
|
| 15 | 120-3509116 |
Кольцо заднего подшипника стопорное Подробнее |
|
|
| 16 | 120-3509112 |
Подшипник коленчатого вала задний (№ 50207 по ГОСТ) Подробнее |
|
|
| 17 | 200315-П8 |
Болт М10х40 крепления нижней крышки Подробнее |
|
|
| 18 | 130-3509018-Б |
Картер компрессора со шпильками крепления блока в сборе Подробнее |
|
|
| 19 | 304020-П |
Шпилька М10-М10х1х25 крепления блока цилиндров компрессора Подробнее |
|
|
 |
20 | 130-3509038 |
Прокладка блока цилиндров компрессора Подробнее |
|
| 21 | 130-3509028 |
Блок цилиндров компрессора с седлами впускного клапана и втулками плунжера в сборе Подробнее |
|
|
| 22 | 130-3509180-А |
Шатун компрессора с крышкой в сборе Подробнее |
|
|
| 23 | 258013-П |
Шплинт 2х15 Подробнее |
|
|
| 24 | 303032-П |
Гайка М8х1 болта шатуна Подробнее |
|
|
| 25 | 120-3509200 |
Болт крышки шатуна компрессора Подробнее |
|
|
| 26 | 130-3509092 |
Вкладыш шатуна компрессора Подробнее |
|
|
| 27 | 130-3509166 |
Кольцо поршня маслосъемное Подробнее |
|
|
| 28 | 130-3509164 |
Кольцо поршня компрессионное Подробнее |
|
|
| 29 | 130-3509043-А |
Прокладка головки компрессора Подробнее |
|
|
| 30 | 130-3509039 |
Головка компрессора с нагнетательным клапаном в сборе Подробнее |
|
|
| 31 | 250511-П8 |
Гайка М8х1 Подробнее |
|
|
| 32 | 130-3509172 |
Кольцо поршневого пальца стопорное Подробнее |
|
|
| 33 | 130-3509170 |
Палец компрессора поршневой Подробнее |
|
|
| 34 | 130-3509160-А |
Поршень компрессора Подробнее |
|
|
| 35 | 130-3509194 |
Втулка верхней головки шатуна Подробнее |
|
|
| 36 | 308612-П8 |
Шпилька М8-М8х1х165 крепления головки компрессора Подробнее |
|
|
| 37 | 303112-П8 |
Гайка М10х1 Подробнее |
|
|
| 38 | 130-3509110 |
Вал коленчатый Подробнее |
|
|
| 39 | 120-3509113 |
Подшипник коленчатого вала передний (№ 207 по ГОСТ) Подробнее |
|
|
| 40 | 418251-П |
Шпонка сегментная 5х7,5 крепления шкива Подробнее |
|
|
| 41 | 130-3509060 |
Крышка картера компрессора передняя Подробнее |
|
|
| 42 | 120-3509070-А2 |
Сальник в сборе Подробнее |
|
|
| 43 | 130-3509130 |
Шкив компрессора Подробнее |
|
|
| 44 | 258251-П8 |
Шплинт-проволока 1,2х125 Подробнее |
|
|
| 45 | 130-3509135 |
Муфта регулировочная Подробнее |
|
|
| 46 | 301350-П8 |
Болт М6х20 стопорный Подробнее |
|
|
| 47 | 250978-П8 |
Гайка М14х1,5 крепления шкива Подробнее |
|
|
| 48 | 258040-П8 |
Шплинт 3х25 Подробнее |
|
|
| 49 | В-19164 |
Шайба Подробнее |
|
|
| 50 | 130-3509363 |
Направляющая впускного клапана Подробнее |
|
|
| 51 | 130-3509056 |
Клапан впускной Подробнее |
|
|
| 52 | 130-3509342 |
Пружина коромысла впускных клапанов Подробнее |
|
|
| 53 | 130-3509337-Б2 |
Коромысло впускного клапана Подробнее |
|
|
| 54 | 130-3509344-Б |
Шток впускного клапана Подробнее |
|
|
| 55 | 130-3509099-Б |
Гнездо штока впускного клапана Подробнее |
|
|
| 56 | 130-3509065-В |
Плунжер впускного клапана Подробнее |
|
|
| 57 | 130-3509067 |
Кольцо плунжера уплотнительное Подробнее |
|
|
| 58 | 130-3509069 |
Седло впускного клапана Подробнее |
|
|
| 59 | 130-3509068-Б |
Втулка плунжера компрессора Подробнее |
|
|
| 60 | 130-3509240 |
Прокладка впускного патрубка Подробнее |
|
|
| 61 | 375-3509275 |
Патрубок подвода воздуха к компрессору впускной Подробнее |
|
|
| 62 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 63 | 201454-П8 |
Болт М8х16 крепления впускного патрубка Подробнее |
|
|
| 64 | 120-3509093 |
Пружина уплотнителя Подробнее |
|
|
| 65 | 120-3509094 |
Уплотнитель задней крышки компрессора Подробнее |
|
|
| 66 | 201499-П8 |
Болт М10х30 крепления нижней крышки Подробнее |
|
|
| 67 | 130-3509103-Б |
Прокладка нижней крышки Подробнее |
|
|
| 68 | 307179-П8 |
Шпилька М12-М12х1,25х120 крепления компрессора Подробнее |
|
|
| 69 | 308614-П8 |
Шпилька М12х1,25х35 Подробнее |
|
|
| 70 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 71 | 250515-П8 |
Гайка М12х1,25 Подробнее |
|
|
| 72 | 130-3509100-Б |
Крышка картера компрессора нижняя Подробнее |
|
