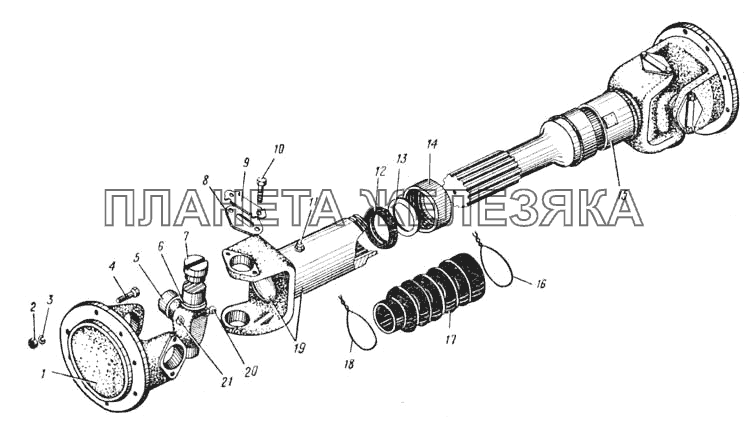

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 375-2205026-Б |
Крестовина кардана с подшипником, масленкой и обоймой в сборе Подробнее |
|
||
| 1 | 500-2201049-А |
Фланец-вилка карданного вала Подробнее |
|
|
 |
2 | 250513-П29 |
Гайка М10х1-6Н Подробнее |
|
| 3 | 252136-П9 |
Шайба пружинная 10 Подробнее |
|
|
 |
4 | 331463-П29 |
Болт М10х1х34 Подробнее |
|
| 5 | 500-2201030-Б |
Крестовина кардана Подробнее |
|
|
| 6 | 500-2201031 |
Обойма крестовины карданного вала Подробнее |
|
|
| 7 | 804807К |
Подшипник кардана с сальником в сборе Подробнее |
|
|
| 8 | 200-2201040 |
Пластина опорная подшипника Подробнее |
|
|
| 9 | 200-2201041 |
Пластина-замок Подробнее |
|
|
| 10 | 201473-П29 |
Болт М8х1х14 Подробнее |
|
|
 |
11 | 264020-П29 |
Масленка 1.3 Подробнее |
|
| 12 | 500-2201088-Б |
Сальник скользящей вилки Подробнее |
|
|
| 13 | 200-2201089 |
Кольцо сальника Подробнее |
|
|
| 14 | 200-2201087 |
Обойма сальника Подробнее |
|
|
| 15 | 375-2205015-Б |
Вал карданный среднего моста (сварка) Подробнее |
|
|
| 16 | 258288-П |
Шплинт-проволока 1,6х350 Подробнее |
|
|
| 17 | 375-2201063-А |
Муфта защитная Подробнее |
|
|
| 18 | 258286-П |
Шплинт-проволока 1,6х300 Подробнее |
|
|
| 19 | 500-2201047-Б |
Вилка скользящая карданного вала среднего моста в сборе Подробнее |
|
|
| 20 | 264040-П29 |
Масленка 2.3.90.01 в сборе Подробнее |
|
|
| 21 | 339407-П |
Клапан предохранительный в сборе Подробнее |
|
