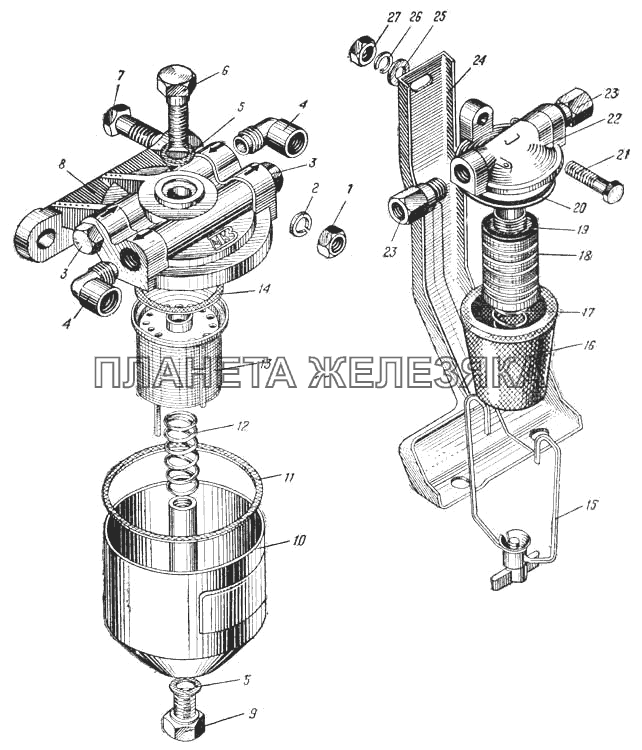

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 2 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 3 | 262542-П8 |
Пробка 1/4" Подробнее |
|
|
| 4 | 339115-П29 |
Угольник М14х1,5 К1/4" Подробнее |
|
|
| 5 | 150В-1105033 |
Прокладка болта и пробки Подробнее |
|
|
| 6 | 150В-1105035 |
Болт крепления крышки Подробнее |
|
|
 |
7 | 201500-П29 |
Болт М10 Подробнее |
|
| 8 | 150В-1105015 |
Крышка фильтра-отстойника Подробнее |
|
|
| 9 | 150В-1105081 |
Пробка сливная Подробнее |
|
|
| 10 | 150В-1105060 |
Корпус фильтра-отстойника в сборе Подробнее |
|
|
| 11 | 485-1105075 |
Прокладка крышки фильтра-отстойника Подробнее |
|
|
| 12 | 150В-1105048 |
Пружина фильтра-отстойника Подробнее |
|
|
| 13 | 150В-1105020 |
Элемент фильтрующий в сборе Подробнее |
|
|
| 14 | 150В-1105045 |
Прокладка фильтрующего элемента Подробнее |
|
|
| 15 | 120-1106030 |
Скоба крепления стакана в сборе Подробнее |
|
|
| 16 | 130-1117041-А |
Стакан фильтра Подробнее |
|
|
| 17 | 111-1117035 |
Пружина фильтрующего элемента Подробнее |
|
|
| 18 | 130-1117050 |
Каркас фильтра с фильтрующим элементом в сборе Подробнее |
|
|
| 19 | 111-1117114 |
Прокладка каркаса Подробнее |
|
|
| 20 | 111-1117021 |
Прокладка корпуса Подробнее |
|
|
| 21 | 201460-П8 |
Болт М8х30 Подробнее |
|
|
| 22 | 130-1117020-Г |
Корпус фильтра Подробнее |
|
|
| 23 | 300304-П8 |
Штуцер Подробнее |
|
|
| 24 | 375-1117135 |
Кронштейн крепления фильтра тонкой очистки топлива Подробнее |
|
|
| 25 | 252005-П8 |
Шайба 8 Подробнее |
|
|
| 26 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 27 | 250510-П8 |
Гайка М8 Подробнее |
|
