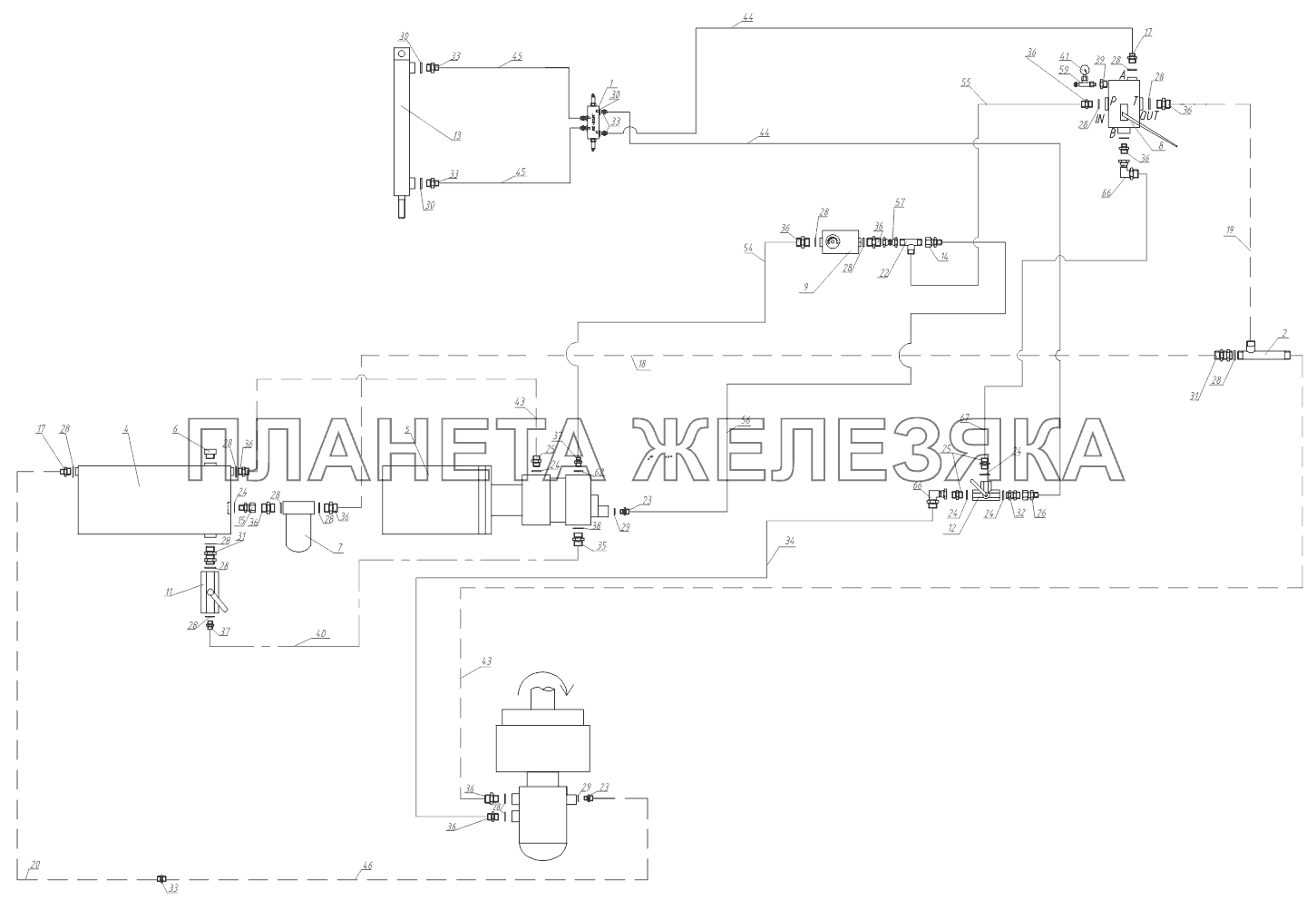

Схема гидравлическая (привод от гидростанции) Тонар-95235
| ← Схема пневматическая | Схема гидравлическая (сдвоенный привод) → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4512935080 |
Клапан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 95235-8600140 |
Коллектор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | ПТ4-8600046-02 |
Доработка гидробака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 1003570226 |
Гидростанция Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 2332911200 |
Крышка бака масляного Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 4563000105 |
Фильтр масляный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 5320123534 |
Клапан распределительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 4591191019 |
Регулятор производительности Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 4563001231 |
Кран шаровой блочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 4563000038 |
Кран шаровой трехходовой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 2332910231 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 2332911299 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 2332910299 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 5511860826 |
РВД Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 3449612541 |
РВД Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 5511860922 |
РВД Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 2332910269 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 2332911326 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 4599188001 |
Кольцо с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 2332910242 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 2332912100 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 2312523013 |
Стяжка кабельная 5/011234 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 2332910386 |
Шайба с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 4599188003 |
Кольцо с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 4599188002 |
Кольцо с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 2332910236 |
Штуцер проходной с гайкой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 2332910241 |
Штуцер проходной с гайкой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 2332911325 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 2332912101 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 2332910390 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 2332910123 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 4599188005 |
Кольцо с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 0254110032 |
Манометр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 1282001060 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 5511860957 |
РВД Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 1283000106 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 1284001296 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 0254110504 |
Масло для редукторов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 0254110004 |
Масло гидравлическое Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 1284001297 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 1284000280 |
Табличка информационная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 1284001294 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 5511860978 |
РВД Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 2332912121 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 1282000880 |
Болт М8х80 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 0254110033 |
Кран для манометра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 4599188004 |
Кольцо с манжетой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 1280362908 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 3491522009 |
Лента спиральная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 1284001298 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 4524140235 |
Адаптер Подробнее
Дополнительная информация:
|
|
