Установка крыльев 9523-3102000 Тонар-9523 (вариант)


← Установка заднего защитного устройства Крыло переднее 9523-3102010 →

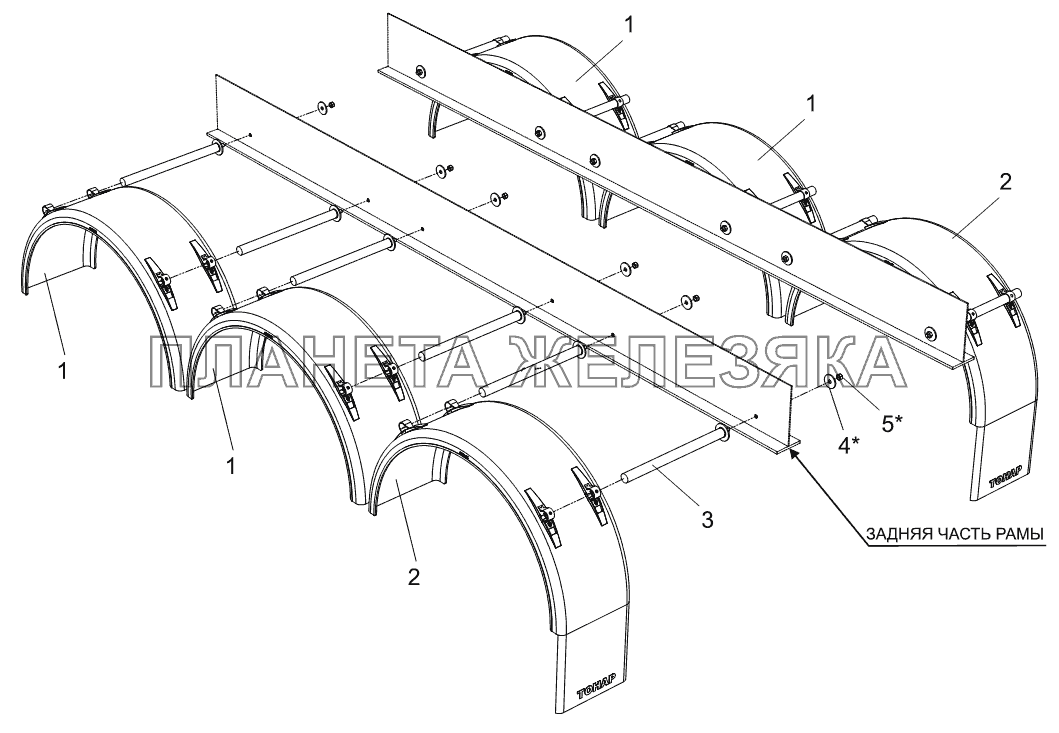

Установка крыльев 9523-3102000 Тонар-9523 (вариант)
  Номер детали Наименование детали
1 9523-3102010 Крыло переднее PARLOK
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10 до 01.2013" 4
Модель 9523
Группа Колеса и ступицы
Подгруппа Колпаки
Порядковый номер детали 010
2 9523-3102010-10 Крыло заднее PARLOK
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10 до 01.2013" 2
Модель 9523
Группа Колеса и ступицы
Подгруппа Колпаки
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
3 3751305022 Держатель крыла L=570мм.
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10 до 01.2013" 12
Примечание Нет
Группа Электрооборудование
Подгруппа 3751
Порядковый номер детали 305
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
4 97462-2830104 Шайба
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10 до 01.2013" 12
Примечание Нет
Модель 97462
Группа Рама
Подгруппа 2830
Порядковый номер детали 104
5 4600000115 Гайка М16 Самостопорящаяся
Подробнее
Дополнительная информация:
Кол-во на "9523-020-10 до 01.2013" 12
Примечание Нет
Подгруппа 4600
Порядковый номер детали 000
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
