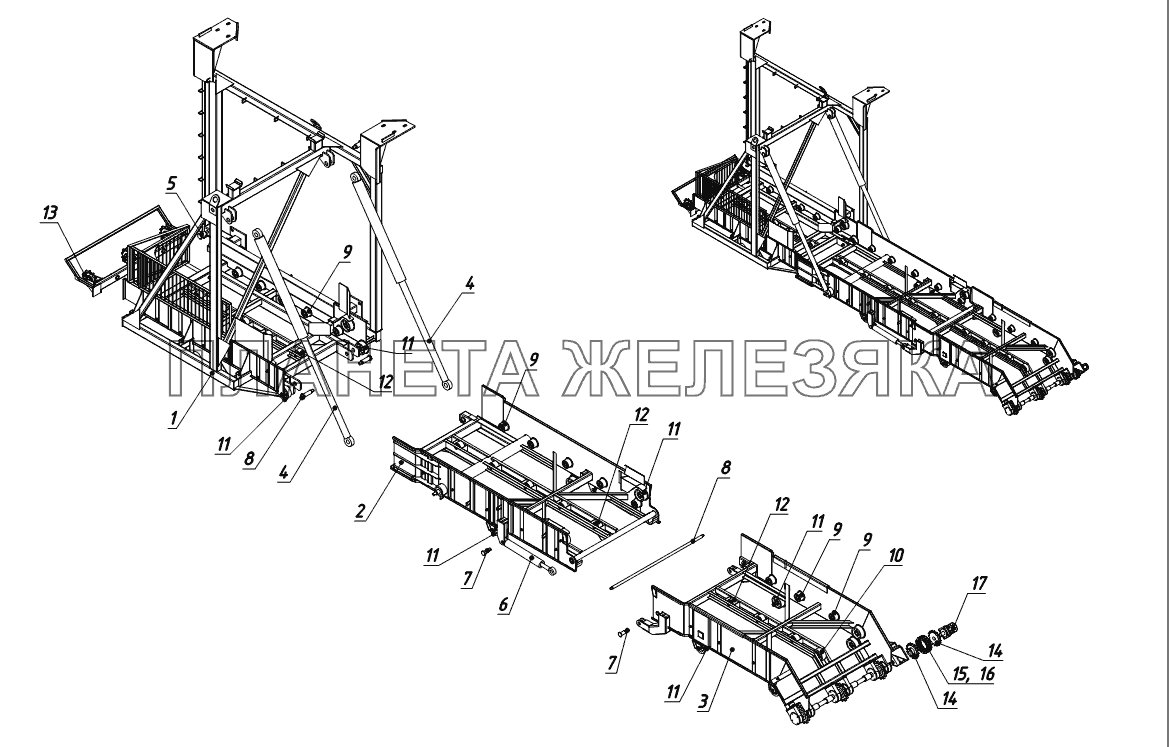

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Р01141-1 |
Основание Подробнее |
|
|
| 2 | Р01141-2 |
Рама средняя Подробнее |
|
|
| 3 | Р01141-3 |
Рама концевая Подробнее |
|
|
| 4 | 1003570298 |
Гидроцилиндр Подробнее |
|
|
| 5 | Р01135-30 |
Ось Подробнее |
|
|
| 6 | 1003570297 |
Гидроцилиндр Подробнее |
|
|
| 7 | Р01135-31 |
Ось Подробнее |
|
|
| 8 | Р01135-26 |
Ось Подробнее |
|
|
| 9 | Р01135-12 |
Ролик поддерживающий боковой в сборе Подробнее |
|
|
| 10 | Р01135-11 |
Ролик отклоняющий в сборе Подробнее |
|
|
| 11 | Р01135-10 |
Ролик отклоняющий в сборе Подробнее |
|
|
| 12 | Р01135-13 |
Ролик поддерживающий средний в сборе Подробнее |
|
|
| 13 | Р01135-9 |
Звездочка натяжная в сборе Подробнее |
|
|
| 14 | 8390161139 |
Звездочка Подробнее |
|
|
| 15 | 4563000750 |
Цепь двухрядная Подробнее |
|
|
| 16 | 4591191331 |
Звено соединительное Подробнее |
|
|
| 17 | 1003571195 |
Гидромотор Подробнее |
|
