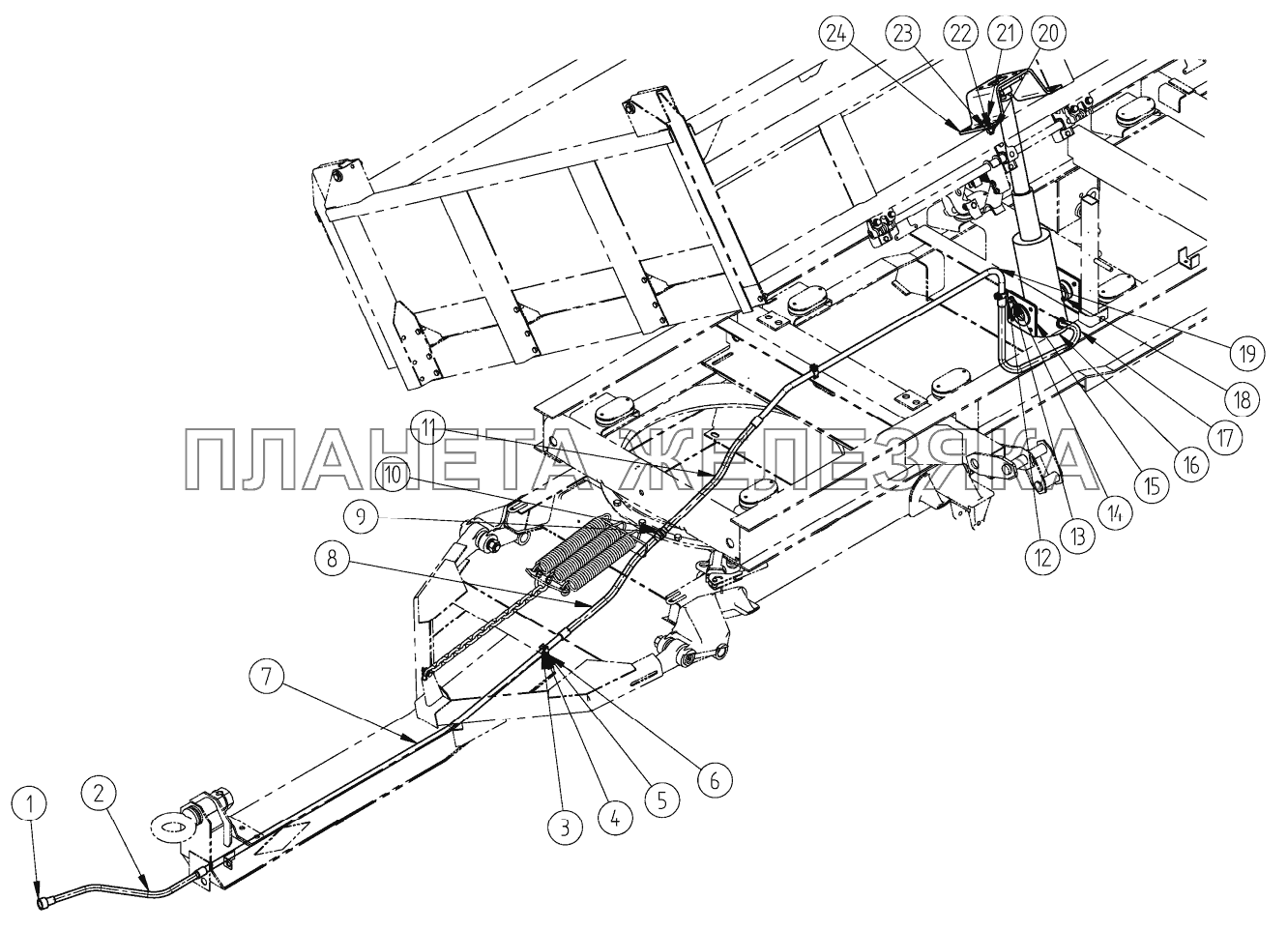

Гидросистема 8543, 8543-01 СЗАП-8543


← Гидросистема 85431, 85431-01
Гидросистема 8543, 8543-01 СЗАП-8543
  Номер детали Наименование детали
1 Н-036.57.200 Корпус правый в сборе
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
2 8527-8609070-01 Шланг гибкий соединительный
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 2
Модель 8527
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 070
3 1/58962/11 Гайка М6
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 3
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
4 1/05164/73 Шайба пружинная 6
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 3
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие фосфатирование
5 8551-8609175 Скоба
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 6
Модель 8551
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 175
6 1/09024/21 Болт М6х20
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 3
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
7 8543-8609030-20 Трубка промежуточная
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 8543
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 030
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
9 819-8609018 Штуцер проходной
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 819
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 018
10 819-8609048 Гайка проходного штуцера
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 819
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 048
11 8527-8609070-01 Шланг гибкий соединительный
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 2
Модель 8527
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 070
12 1/55406/21 Болт М12х1,25х40
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 8
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
13 1/61015/11 Гайка М12х1,25
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 8
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
14 1/05170/73 Шайба пружинная 12
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 8
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие фосфатирование
15 85431-8600030 Нижняя опора гидроцилиндра
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 2
Модель 85431
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8600
Порядковый номер детали 030
16 8553-8603010 Гидроцилиндр
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 8553
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Гидроподъемник
Порядковый номер детали 010
18 Масленка1,3Ц6 Масленка 1,3Ц6
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 2
19 85431-8609160-10 Трубка соединительная шлангов
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 85431
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа Маслопроводы
Порядковый номер детали 160
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
20 1/21641/11 Гайка М16х1,5
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 10
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
21 1/58405/21 Болт М16х1,5х50
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 10
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
22 1/05172/73 Шайба пружинная 16
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 10
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие фосфатирование
23 1/05202/01 Шайба плоская 16х28
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 6
Крепежная деталь да
Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие цинкование
24 8527-8600022 Кронштейн крепления верхней опоры гидроцилиндра
Подробнее
Дополнительная информация:
Кол-во на "8543, 8543-01, 85431, 85431-01" 1
Модель 8527
Группа Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа 8600
Порядковый номер детали 022
