Установка привода стояночного тормоза 96742-3508001 НефАЗ-96741


← Рычаг регулировочный 96741-3501136 Привод передний 9674-3508110 →

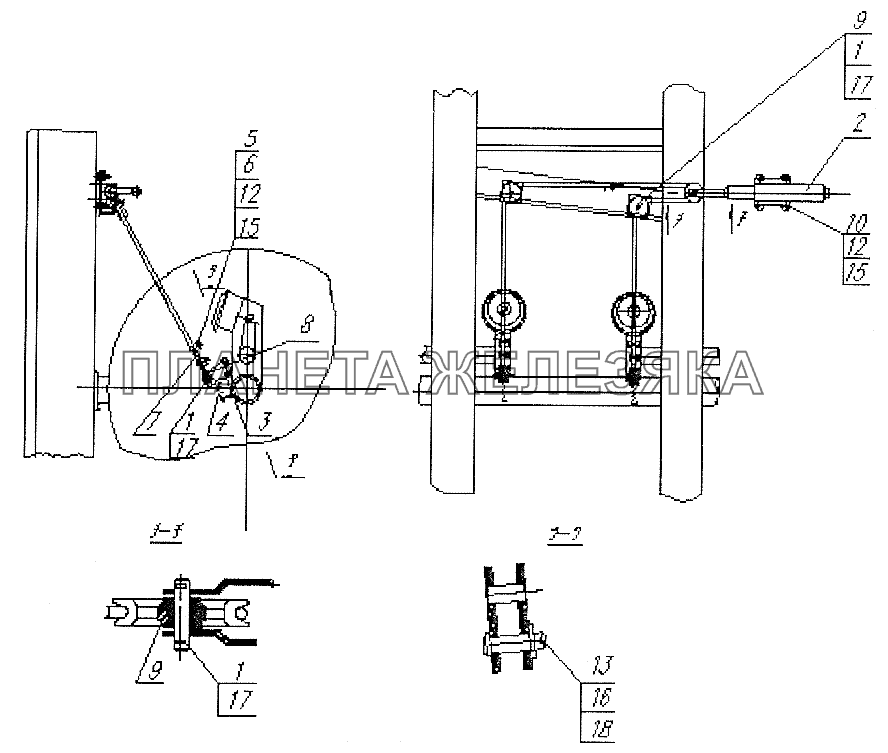

Установка привода стояночного тормоза 96742-3508001 НефАЗ-96741
  Номер детали Наименование детали
1 5511-3105063 Ось
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 5
1073608
Модель 5511
Группа Колеса и ступицы
Подгруппа Держатель запасного колеса
Порядковый номер детали 063
2 9674-3508110 Привод передний
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073609
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 110
3 96742-3508148 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073610
Модель 96742
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 148
4 9674-3508161 Пружина
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073611
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 161
5 9674-3508179 Колодка
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073612
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 179
6 9674-3508180 Скоба
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073613
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 180
7 9674-3508182 Трос
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073614
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 182
8 9674-3508183 Ковш
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073615
Модель 9674
Группа Тормоза
Подгруппа Привод стояночного тормоза (управление ручным тормозом)
Порядковый номер детали 183
9 5511-3105235-20 Блок
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1073616
Модель 5511
Группа Колеса и ступицы
Подгруппа Держатель запасного колеса
Порядковый номер детали 235
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 1/13069/21 Болт ТЕМ10х1,25-6gх30
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073617
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
11 1/61008/11 Гайка М8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 8
1073618
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
12 1/21647/11 Гайка
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073619
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
13 260087 Палец 12х35 ОСТ37.001.163-75
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073620
Покрытие без покрытия
14 1/05166/70 Шайба пружинная 8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 8
1073621
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие без покрытия
15 1/05168/70 Шайба пружинная 8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073622
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие без покрытия
16 1/05200/01 Шайба
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073623
Крепежная деталь да
Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие цинкование
17 1/07336/01 Шплинт 2,7х25
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 10
1073624
Крепежная деталь да
Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие цинкование
18 1/07338/01 Шплинт разводной 4х40
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073625
Крепежная деталь да
Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие цинкование
