В началоГрузовые автомобилиНефАЗНефАЗ-96741

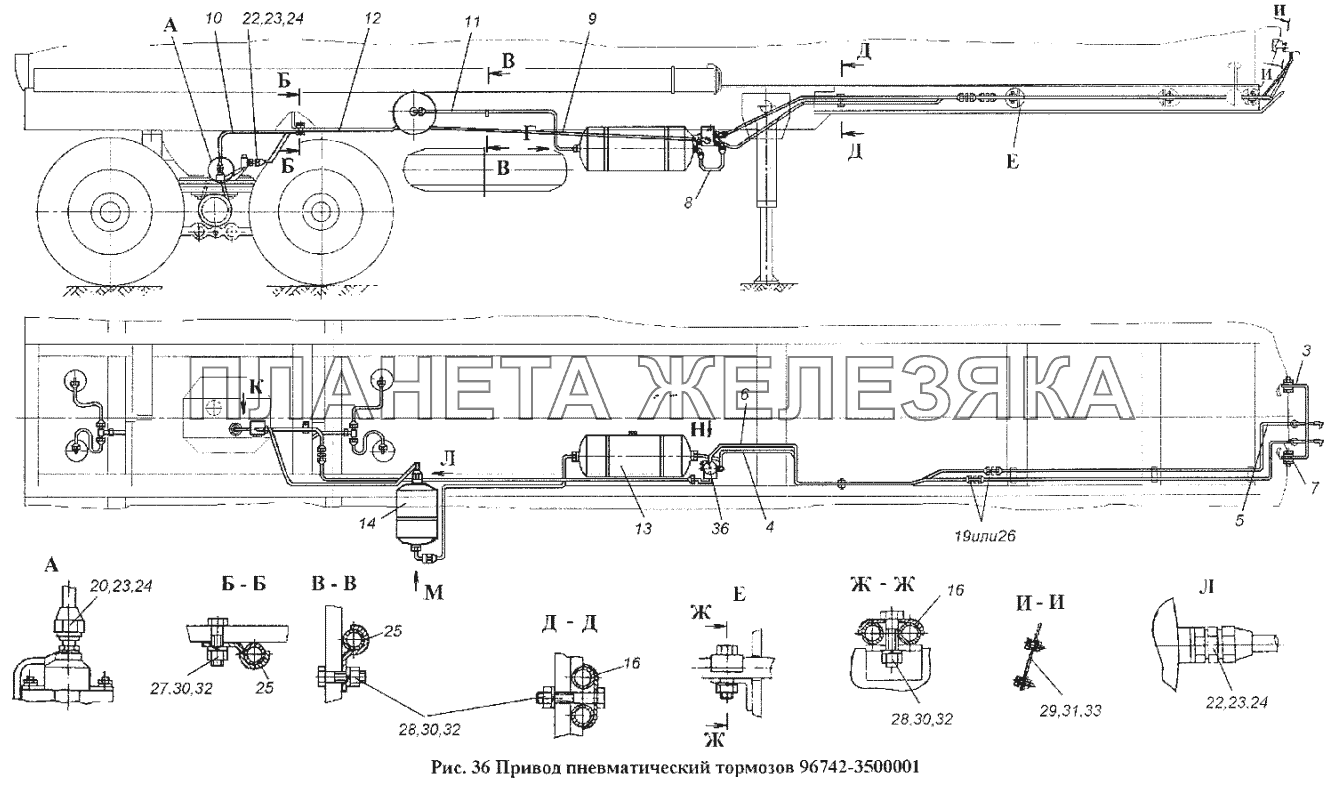

Привод пневматический тормозов 96742-3500001 НефАЗ-96741


← Привод пневматический тормозов (схема) Привод пневматический тормозов 96742-3500001 →
Привод пневматический тормозов 96742-3500001 НефАЗ-96741
  Номер детали Наименование детали
1 9334-3500042 Хомут
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073646
Модель 9334
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 042
3 9674-3500070 Установка соединительных головок
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073647
Модель 9674
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 070
4 96742-3506186 Трубка управляющей магистрали
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073648
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 186
5 96742-3506200 Трубка управляющей магистрали
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073649
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 200
6 96742-3506232 Трубка питающей магистрали
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073650
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 232
7 96742-3506236 Трубка питающей магистрали
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073651
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 236
8 9674-3506242 Трубка от воздухораспределителя к баллону
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073652
Модель 9674
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 242
9 96742-3506264 Трубка к регулятору тормозных сил
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073653
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 264
10 9674-3506268 Трубка к регулятору тормозных сил
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073654
Модель 9674
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 268
11 96742-3506276 Трубка от ресивера к дополнительному ресиверу
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073655
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 276
12 96742-3506278 Трубка от дополнительного ресивера к ускорительному крану
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073656
Модель 96742
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 278
13 9674-3513015 Баллон воздушный емкостью 40 л
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073657
Модель 9674
Группа Тормоза
Подгруппа Баллоны воздушные пневмотормозов
Порядковый номер детали 015
14 96742-3513025 Баллон воздушный емкостью 20 л
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073658
Модель 96742
Группа Тормоза
Подгруппа Баллоны воздушные пневмотормозов
Порядковый номер детали 025
16 9674-3500035 Скоба
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073659
Модель 9674
Группа Тормоза
Подгруппа 3500
Порядковый номер детали 035
17 96741-3506092-10 Тройник ввертной
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073660
Примечание 9
Модель 96741
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 092
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
19 96741-3522165 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1073661
Модель 96741
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 165
20 9674-3522169 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1073662
Модель 9674
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 169
22 96742-3522175 Штуцер
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073663
Модель 96742
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 175
23 96741-3506527 Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 25
1073664
Модель 96741
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 527
24 96741-3506547 Скоба
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 25
1073665
Модель 96741
Группа Тормоза
Подгруппа Трубопроводы пневмотормозов
Порядковый номер детали 547
25 9674-3700073 Скоба
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 2
1073666
Модель 9674
Группа Электрооборудование
Подгруппа 3700
Порядковый номер детали 073
26 864814-П29 Штуцер проходной 12
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1073667
Примечание 9
Покрытие цинкование и пассивирование (цинковое с хроматированием)
27 1/60434/21 Болт
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1073668
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
28 1/60438/21 Болт М8-6gх30
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 4
1073669
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
29 1/13069/21 Болт ТЕМ10х1,25-6gх30
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 6
1073670
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
30 1/61008/11 Гайка М8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 7
1073671
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
31 1/21647/11 Гайка
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 12
1073672
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
32 1/05166/70 Шайба пружинная 8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 7
1073673
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие без покрытия
33 1/05168/70 Шайба пружинная 8
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 12
1073674
Крепежная деталь да
Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие без покрытия
36 11.3531010-70 Клапан воздухораспределительный
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1073675
Модель 11
Группа Тормоза
Подгруппа 3531
Порядковый номер детали 010
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
