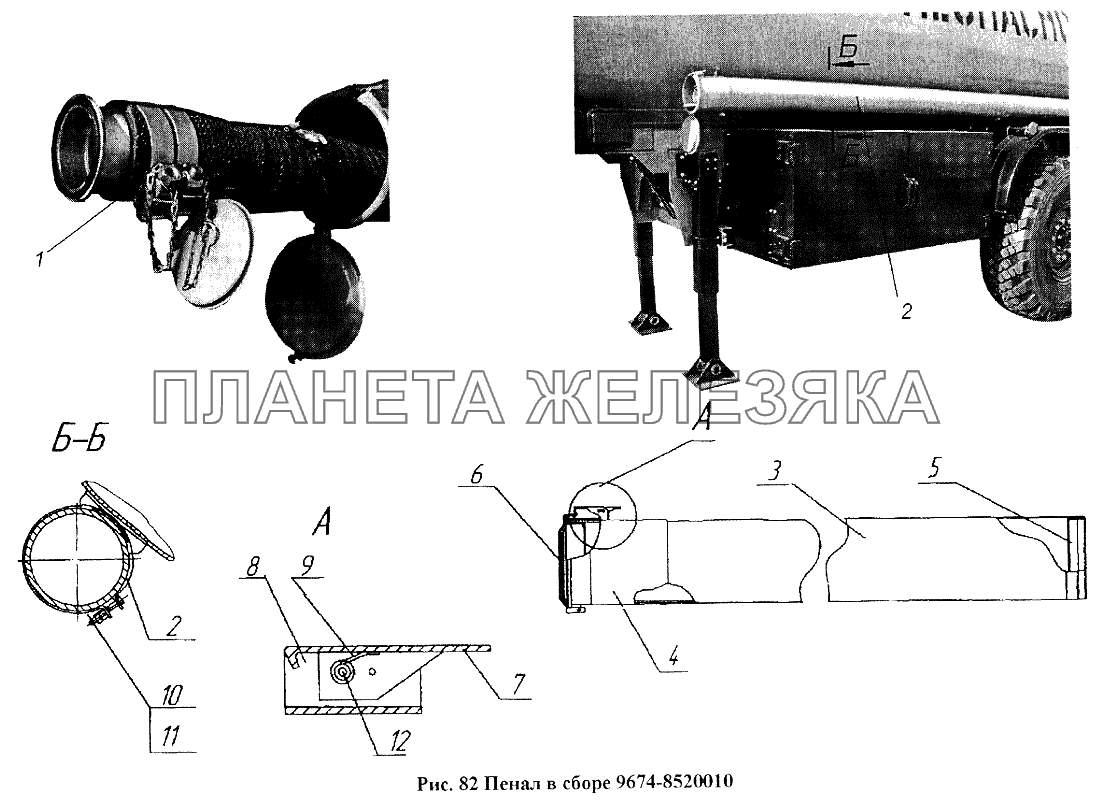

Пенал в сборе 9674-8520010 НефАЗ-96741
  Номер детали Наименование детали
1 9674-3932100 Рукав
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074021
Модель 9674
Группа Инструмент шоферский и принадлежности
Подгруппа 3932
Порядковый номер детали 100
2 9674-8513474 Хомут
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1074022
Модель 9674
Группа Платформа
Подгруппа 8513
Порядковый номер детали 474
3 9674-8520011 Корпус пенала
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074023
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 011
4 9674-8520012 Накладка
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074024
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 012
5 9674-8520014 Дно
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074025
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 014
6 9674-8520015 Крышка в сборе
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074026
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 015
7 9674-8520021 Крючок
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074027
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 021
8 9674-8520022 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074028
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 022
9 9674-8520023 Пружина
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074029
Модель 9674
Группа Платформа
Подгруппа 8520
Порядковый номер детали 023
10 1/12347/21 Болт ТЕМ10х1,25-6gх45
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 3
1074030
Крепежная деталь да
Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие цинкование
11 1/21647/11 Гайка
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 6
1074031
Крепежная деталь да
Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие цинкование
12 1/03746/01 Шплинт 3х30
Подробнее
Дополнительная информация:
Кол-во на "96741, 96742" 1
1074032
Крепежная деталь да
Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие цинкование
