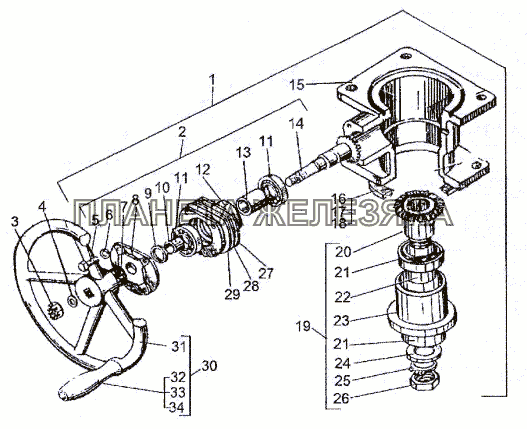

Редуктор со штурвалом 5247Б-2723008 МЗКТ-93782| ← Опорное устройство 55247-2720000-11 | Установка трубопроводов гидросистемы опорного устройства → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5247Б-2723012 |
Редуктор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 5247Б-2723040 |
Шестерня коническая ведущая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 374189 |
Гайка М14х1.5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 252016 |
Шайба 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 201458 |
Болт М8-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 5247Б-2723156 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 5247Б-2723022 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 0000-1709749 |
Кольцо 030-036-36-2-2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 5247Б-2723029 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 0000-1802220 |
Подшипник 205К Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 5247Б-2723032 |
Стакан картера малый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 5247Б-2723028 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 5247Б-2723050-Б |
Шестерня коническая ведомая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 5247Г-2723018 |
Картер редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 5247Б-2723077 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 5247Б-2723078 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 5247Б-2723079 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 5247Б-2723048 |
Шестерня коническая ведущая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 5247Б-2723051 |
Шестерня ведущая коническая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 0000-1315224 |
Подшипник 209 А Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 5247Б-2723062 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 5247Б-2723064 |
Стакан картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 5247Б-2723069-01 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 376341 |
Шайба 42 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 375096 |
Гайка М42х1,5-5Н6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 5247Б-2723037 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 5247Б-2723038 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 5247Б-2723039 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 5247Б-2724010 |
Штурвал рукоятки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 5247Б-2724012 |
Штурвал Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 5206-4205156-02 |
Ручка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 5247Г-2724014 |
Ось ручки Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 251647 |
Гайка М12х1,25-6Н Подробнее
Дополнительная информация:
|
|
