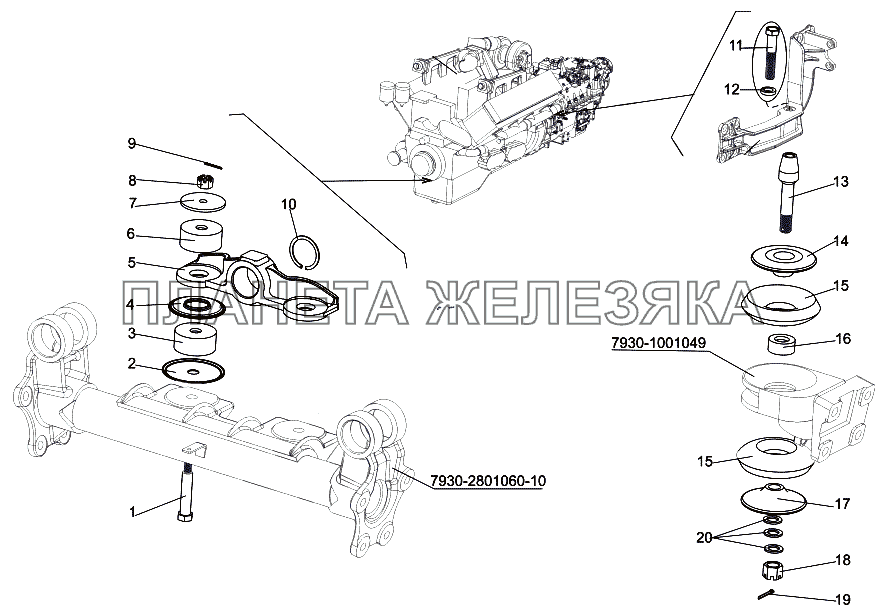

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 7930-1001049 |
Кронштейн Подробнее |
|
||
| 7930-2801060-10 |
Поперечина Подробнее |
|
||
| 1 | 7909-1001125 |
Стяжка Подробнее |
|
|
| 2 | 7909-1001067 |
Кожух нижний Подробнее |
|
|
| 3 | 7909-1001025 |
Амортизатор Подробнее |
|
|
| 4 | 7909-1001066 |
Кожух верхний Подробнее |
|
|
| 5 | 7909-1001014 |
Балка Подробнее |
|
|
| 6 | 7413-1001025 |
Амортизатор Подробнее |
|
|
| 7 | 7413-1001103 |
Пластина задняя Подробнее |
|
|
| 8 | 250870 |
Гайка М14х1,5-5Н6Н Подробнее |
|
|
 |
9 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 10 | 400416-10 |
Кольцо В50 Подробнее |
|
|
| 11 | 200894-10 |
БолтМ16х1,5-6gх55 Подробнее |
|
|
| 12 | 252139 |
Шайба 16 ОТ Подробнее |
|
|
| 13 | 7929-1001098 |
Стяжка Подробнее |
|
|
| 14 | 7929-1001066 |
Накладка верхняя Подробнее |
|
|
 |
15 | 64221-1001029 |
Амортизатор Подробнее |
|
| 16 | 7929-1001068 |
Втулка Подробнее |
|
|
| 17 | 7929-1001067 |
Накладка нижняя Подробнее |
|
|
| 18 | 250909 |
Гайка М22х1,5-5Н6Н Подробнее |
|
|
| 19 | 258069 |
Шплинт 5х36 Подробнее |
|
|
| 20 | 252020 |
Шайба 22 Подробнее |
|
