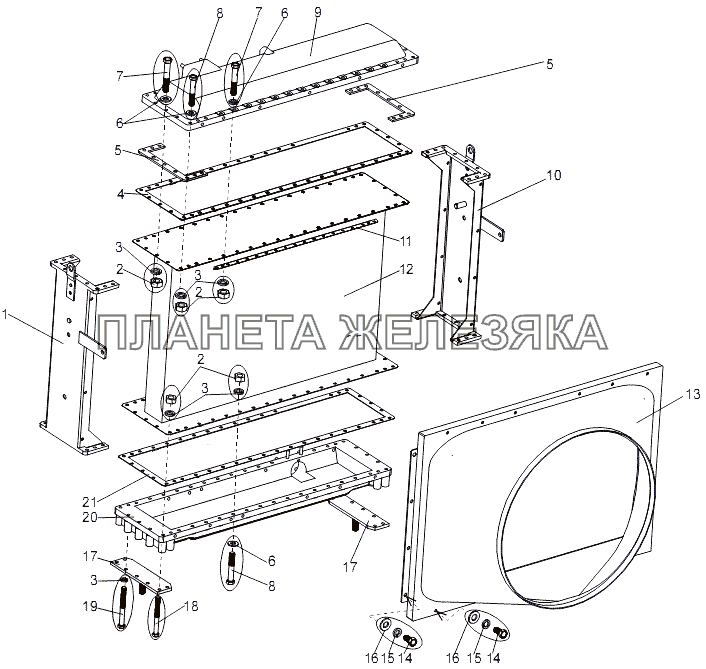

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 7930-1301101 |
Стойка радиатора Подробнее |
|
|
| 2 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 3 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 4 | 7929-1301057 |
Прокладка радиатора Подробнее |
|
|
| 5 | 74101-1301109 |
Фланец регулировочный Подробнее |
|
|
| 6 | 252006 |
Шайба 10 Подробнее |
|
|
| 7 | 200319 |
Болт М10-6gх50 Подробнее |
|
|
| 8 | 200320 |
Болт М10-6gх55 Подробнее |
|
|
| 9 | 7930-1301037 |
Бачок радиатора Подробнее |
|
|
| 10 | 7930-1301100 |
Стойка радиатора Подробнее |
|
|
| 11 | 7929-1301120 |
Накладка Подробнее |
|
|
| 12 | 7929-1301020 |
Сердцевина радиатора Подробнее |
|
|
| 13 | 7930-1301216 |
Кожух радиатора Подробнее |
|
|
| 14 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 15 | 252135 |
Шайба 8Т Подробнее |
|
|
 |
16 | 252005 |
Шайба 8 Подробнее |
|
| 17 | 74101-1301114 |
Опора Подробнее |
|
|
| 18 | 371165 |
Болт М10-6gх95 Подробнее |
|
|
| 19 | 370565 |
Болт М10-6gх90 Подробнее |
|
|
| 20 | 7930-1301052 |
Бачок радиатора Подробнее |
|
|
| 21 | 74101-1301096 |
Прокладка перегородки Подробнее |
|
