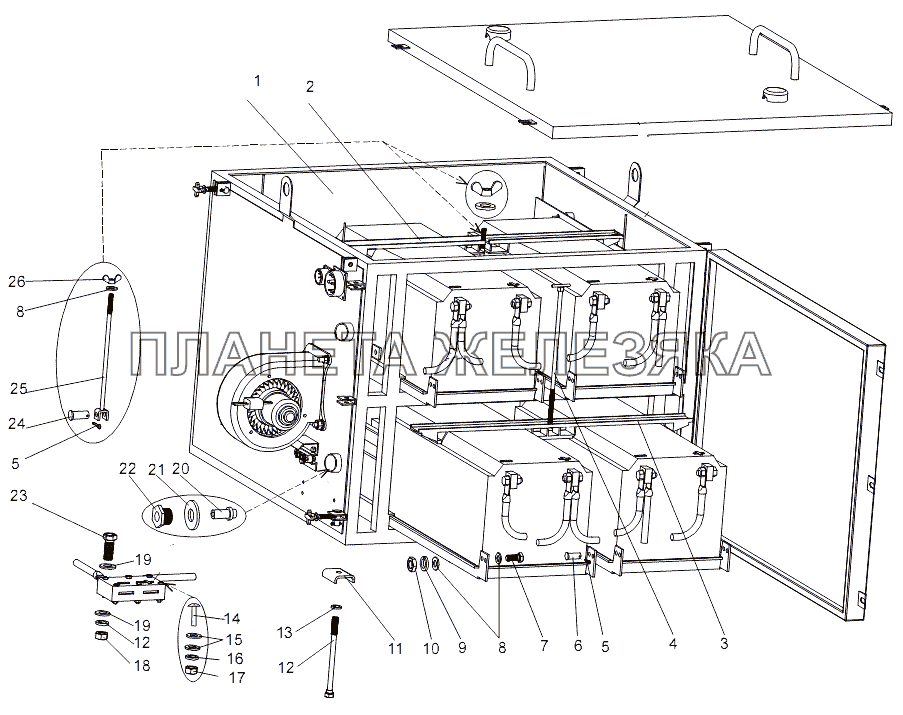

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 7930-3748002 |
Аккумуляторный контейнер Подробнее |
|
|
| 2 | 7930-3748560 |
Планка прижимная верхняя Подробнее |
|
|
| 3 | 7930-3748600 |
Планка прижимная нижняя Подробнее |
|
|
| 4 | 7930-3748238 |
Стяжка Подробнее |
|
|
| 5 | 258038 |
Шплинт 3,2х16 Подробнее |
|
|
| 6 | 260070 |
Палец 10х70 Подробнее |
|
|
| 7 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 8 | 252038 |
Шайба 8 Подробнее |
|
|
| 9 | 252135 |
Шайба 8Т Подробнее |
|
|
| 10 | 250510 |
Гайка М8х1-6Н Подробнее |
|
|
| 11 | 543-8408248-А |
Прокладка Подробнее |
|
|
 |
12 | 200323 |
Болт М10-6gх70 Подробнее |
|
| 13 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 14 | 220118 |
Винт М6-6gx48 Подробнее |
|
|
| 15 | 252004 |
Шайба 6 Подробнее |
|
|
| 16 | 252135 |
Шайба 8Т Подробнее |
|
|
| 17 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 18 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 19 | 252006 |
Шайба 10 Подробнее |
|
|
| 20 | 543-3724245 |
Уплотнитель проводов Подробнее |
|
|
| 21 | 376190 |
Шайба 27 Подробнее |
|
|
| 22 | 543-3724241 |
Гайка М39х2 Подробнее |
|
|
| 23 | 370906 |
Болт М10-6gх30 Подробнее |
|
|
| 24 | 260039 |
Палец 8х38 Подробнее |
|
|
| 25 | 7930-3748256 |
Стяжка Подробнее |
|
|
| 26 | 251513 |
Гайка М8-6Н Подробнее |
|
