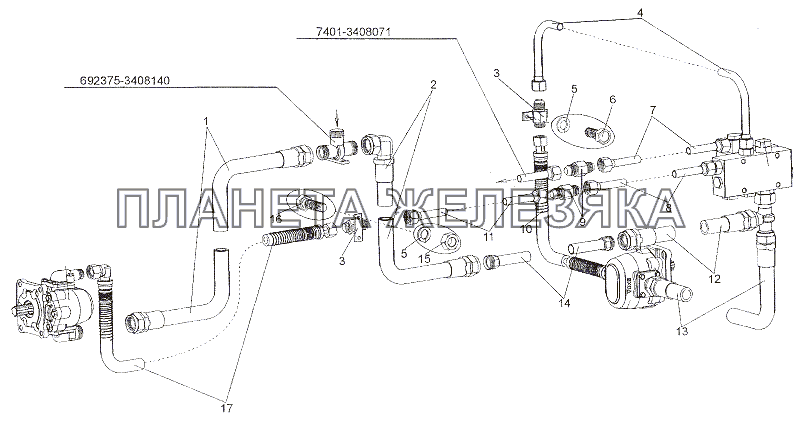

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 692375-3408140 |
Соединитель тройной Подробнее |
|
||
| 7401-3408071 |
Трубопровод Подробнее |
|
||
| 1 | 6527-3408500 |
Шланг Подробнее |
|
|
| 1 | 7401-3408506 |
Шланг Подробнее |
|
|
| 2 | 8021-3408556 |
Шланг Подробнее |
|
|
| 2 | 8022-3408550 |
Шланг Подробнее |
|
|
| 3 | 8021-3408037 |
Переходник Подробнее |
|
|
| 4 | 7401-3408098 |
Трубопровод Подробнее |
|
|
| 5 | 252155 |
Шайба 8Л Подробнее |
|
|
| 6 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 7 | 7401-3408071 |
Трубопровод Подробнее |
|
|
| 7 | 7401-3408095 |
Трубопровод Подробнее |
|
|
| 8 | 7401-3408095 |
Трубопровод Подробнее |
|
|
| 8 | 7401-3408100 |
Трубопровод Подробнее |
|
|
| 9 | 535А-3408038 |
Ниппель переходной Подробнее |
|
|
| 10 | 65251-3408404 |
Шланг Подробнее |
|
|
| 11 | 7401-3408089 |
Трубопровод Подробнее |
|
|
| 11 | 7401-3408100 |
Трубопровод Подробнее |
|
|
| 12 | 7401-3408500 |
Шланг Подробнее |
|
|
| 13 | 8021-3408500 |
Шланг Подробнее |
|
|
| 14 | 6527-3408108 |
Трубопровод Подробнее |
|
|
| 14 | 7401-3408108 |
Трубопровод Подробнее |
|
|
| 15 | 250510 |
Гайка М8х1-6Н Подробнее |
|
|
| 16 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 17 | 1652511-3408450 |
Шланг Подробнее |
|
|
| 17 | 8021-3408454 |
Шланг Подробнее |
|
